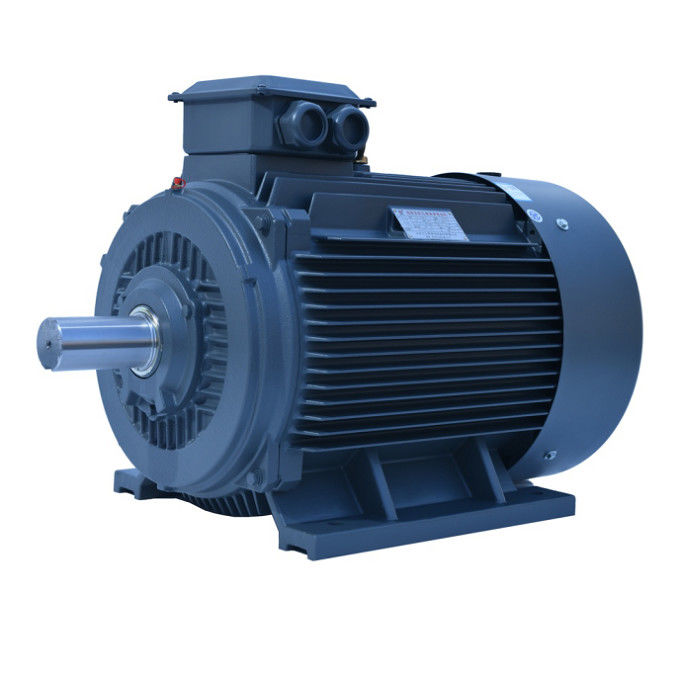

Yüksek verimlilik endüstrisi kalıcı mıknatıs elektrikli motor üç fazlı

Nadir toprak kalıcı mıknatıs motorunun uygulanması

Nadir toprak mıknatıslarının avantajları kalıcı mıknatıs motorlarıDüşük rpm ve yüksek tork çıkışı, doğrudan tahrik uygulamaları için mükemmel hale getirir.Ayrıca, düşük gürültü çıkışı, gürültü azaltmanın öncelikli olduğu ortamlarda kullanılmak için idealdir.Düşük bakım gereksinimleri uzun vadede uygun maliyetli bir seçenek haline getirir..

Nadir Topraklar Daimi Mıknatıs Motorlarının Avantajları

Yüksek verimlilik: Asinkron motorun verimlilik eğrisi genellikle nominal yükün% 60'ının altında daha hızlı düşer ve verimlilik hafif yükte çok düşüktür.Nadir toprak kalıcı mıknatıs motorunun verimlilik eğrisi yüksek ve düz, ve yüksek verimlilik alanında, nominal yükün %20~120'sinde.

Yüksek güç faktörü: Nadir toprak kalıcı mıknatıslı senkron motorun güç faktörünün ölçülen değeri 1 sınır değerine yakındır.0Güç faktörü eğrisi verimlilik eğrisi kadar yüksektir.Düşük voltajlı tepkisel güç telafi edilmesi gerekmez ve güç dağıtım sistemi kapasitesi tam olarak kullanılır.

Stator akımı küçüktür: Rotorda uyarı akımı yoktur, reaktif güç azalır ve stator akımı önemli ölçüde azalır.,statör akım değeri %30 ila %50 azaltabilir. Aynı zamanda, statör akımının büyük ölçüde azalması nedeniyle, motor sıcaklığının yükselmesi azalır.Ve taşıma yağları ve taşıma ömrü uzatılır..

Yüksek çıkma ve çekim tork: Nadir toprak kalıcı mıknatıs sinkroni motorları daha yüksek çıkma ve çekim torkuna sahiptir.Bu motorun daha yüksek yük kapasitesine sahip olmasını sağlar ve düzgün bir şekilde senkronizasyona çekilebilir.

Nadir Toprağı Kalıcı Mıknatıs Motorlarının dezavantajları

Yüksek maliyet: Aynı spesifikasyona sahip asinkron motorla karşılaştırıldığında, statör ve rotor arasındaki hava boşluğu daha küçüktür ve her bileşenin işleme doğruluğu yüksektir;rotor yapısı daha karmaşık ve nadir toprak manyetik çelik malzemesinin fiyatı yüksekBu nedenle, asinkron motorlar için yaygın olan motor üretim maliyeti yaklaşık 2 kat daha yüksektir.

Tam güçle çalıştırıldığında büyük darbe: Tam basınçla çalıştırıldığında, senkroniz hız çok kısa bir sürede çekilebilir.Başlangıç akımı nominal akımın 10 katından fazlaGüç kaynağı sistemine olan etkisi büyüktür ve güç kaynağı sisteminin büyük kapasitesini gerektirir.

Nadir toprak mıknatıslı çelik kolayca manyetiklenir: Kalıcı mıknatıs malzemesi titreşime, yüksek sıcaklığa ve aşırı yük akımına maruz kaldığında, manyetik geçirgenliği azalır.ya da demanyetizasyon fenomeni oluşur, bu da kalıcı mıknatıs motorunun performansını azaltır.

PM motor indüktansının yükle değişimi
Bir demir parçasına torpür üretmek için sadece sınırlı miktarda akım bağlanabilir.Sonuç, bir akım alanı tarafından alınan yolun indüktansında bir azalmadırBir PM makinesinde, yük akımının artmasıyla d-eksen ve q-eksen indüktans değerleri azalacaktır.

Bir SPM motorunun d ve q eksenindeki indüktansları neredeyse aynıdır. Mıknatıs rotorun dışında olduğundan, q ekseninin indüktansı d eksenindeki indüktansla aynı oranda düşecektir.Ancak, bir IPM motorunun indüktansı farklı bir şekilde azalır. Yine d-eksen indüktansı doğal olarak daha düşüktür, çünkü mıknatıs akım yolundadır ve endüktif bir özellik üretmez.,D ekseninde doymak için daha az demir vardır, bu da q eksenine göre akışın önemli ölçüde daha düşük bir azalmasına neden olur.

PM motorlarının akım zayıflaması/güçlendirilmesi
Kalıcı mıknatıs motorundaki akım, mıknatıslar tarafından üretilir. Akım alanı belirli bir yolu takip eder, bu da artırılabilir veya karşı konulabilir.Akış alanını artırmak veya yoğunlaştırmak motorun geçici olarak tork üretimini artırmasına izin verecektirAkış alanına karşı çıkmak, motorun mevcut manyetik alanını geçersiz kılacak. Düşük manyetik alan, tork üretimini sınırlayacak, ancak geri-emf voltajını azaltacaktır.Düşük geri-EMF voltajı, motoru daha yüksek çıkış hızlarında çalışmaya zorlamak için voltajı serbest bırakırHer iki işletim türü de ek motor akımı gerektirir. Motor denetleyici tarafından sağlanan motor akımının d eksenindeki yönü, istenen etkiyi belirler.

IPM VS SPM

Bir PM motoru iki ana kategoriye ayrılabilir: yüzey kalıcı mıknatıs motorları (SPM) ve iç kalıcı mıknatıs motorları (IPM).Her iki tip de rotora veya içine yerleştirilen kalıcı mıknatıslar tarafından manyetik akış üretir.

SPM motorları, rotor yüzeyinin dışına yerleştirilmiş mıknatıslara sahiptir.Zayıf mekanik kuvvet motorun maksimum güvenli mekanik hızını sınırlandırır.Ek olarak, bu motorlar çok sınırlı manyetik çıkıntı gösterir (Ld ≈ Lq). Rotor terminallerinde ölçülen indüktansa değerleri, rotor konumundan bağımsız olarak tutarlıdır.Birliğe yakın bir çıkış oranı nedeniyle, SPM motor tasarımları, tam olarak değilse de, manyetik tork bileşenine tork üretmek için önemli ölçüde bağlıdır.

IPM motorları rotörün içine yerleştirilmiş bir kalıcı mıknatıs vardır.ve çok yüksek hızlarda çalışmaya uygunBu motorlar da nispeten yüksek manyetik çıkıntı oranları (Lq > Ld) ile tanımlanır.Bir IPM motoru, motorun hem manyetik hem de isteksizlik tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir..

Neden kalıcı mıknatıs motorları kullanıyoruz?

- Hayır.

Kalıcı mıknatıslı senkron motorlar (PMSM), çıkış şaftına bağlı bir statör ve rotordan oluşan gelişmiş AC elektrik motorlarıdır.Kalıcı mıknatıs motorları genellikle elektromanyetizma tarafından elde edilen tork oluşturmak için rotora gömülü olan neodymyum mıknatısları kullanırBu tür motor, rotorun endüksiyon yoluyla kendi manyetik alanını oluşturduğu diğer çoğu elektrik motorundan farklıdır.veya alan akımları fırçalar ve kayma halkalar ile rotora aktarılırkenPMSM motorları, bir dizi hareket kontrol uygulaması için mükemmel bir seçimdir.

Nadir toprak kalıcı mıknatıs motorlarının gelişim eğilimleri

Nadir toprak kalıcı mıknatıs motorları yüksek güç (yüksek hız, yüksek tork), yüksek işlevsellik ve minyatürleşme yönünde gelişmektedir.ve sürekli olarak yeni motor çeşitleri ve uygulama alanlarını genişletiyorlarGereksinimleri karşılamak için, nadir toprak kalıcı mıknatıs motorlarının tasarım ve üretim sürecinin sürekli yenileştirilmesi gerekiyor.Elektromanyetik yapısı daha karmaşık olacak., hesaplama yapısı daha doğru olacak ve üretim süreci daha gelişmiş ve uygulanabilir olacak.

Nadir toprak kalıcı mıknatıs motorunun uygulanması

Nadir toprak kalıcı mıknatıs motorlarının üstünlüğü nedeniyle, uygulamaları giderek daha genişleşiyor.

Nadir toprak kalıcı mıknatıs motorlarının yüksek verimliliği ve enerji tasarrufu üzerine odaklanın.Tekstil ve kimyasal lif endüstrileri için nadir toprak kalıcı mıknatıs sinkroni motorları gibi, Nadir toprak kalıcı mıknatıslı senkron motorlar, petrol sahalarında ve kömür madenlerinde kullanılan çeşitli madencilik ve taşıma makineleri için,Çeşitli pompaları ve fanları çalıştırmak için nadir toprak kalıcı mıknatıs sinkroni motorları.
