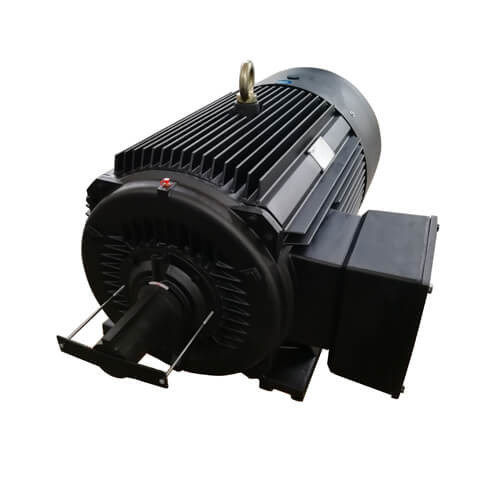

Yüksek verimlilik değişken hızlı kalıcı mıknatıs motoru IPM SPM

Nadir Topraklar Daimi Mıknatıs Motorlarının Avantajları

Yüksek verimlilik: Asinkron motorun verimlilik eğrisi genellikle nominal yükün% 60'ının altında daha hızlı düşer ve verimlilik hafif yükte çok düşüktür.Nadir toprak kalıcı mıknatıs motorunun verimlilik eğrisi yüksek ve düz, ve yüksek verimlilik alanında, nominal yükün %20~120'sinde.

Yüksek güç faktörü: Nadir toprak kalıcı mıknatıslı senkron motorun güç faktörünün ölçülen değeri 1 sınır değerine yakındır.0Güç faktörü eğrisi verimlilik eğrisi kadar yüksektir.Düşük voltajlı tepkisel güç telafi edilmesi gerekmez ve güç dağıtım sistemi kapasitesi tam olarak kullanılır.

Stator akımı küçüktür: Rotorda uyarı akımı yoktur, reaktif güç azalır ve stator akımı önemli ölçüde azalır.,statör akım değeri %30 ila %50 azaltabilir. Aynı zamanda, statör akımının büyük ölçüde azalması nedeniyle, motor sıcaklığının yükselmesi azalır.Ve taşıma yağları ve taşıma ömrü uzatılır..

Yüksek çıkma ve çekim tork: Nadir toprak kalıcı mıknatıs sinkroni motorları daha yüksek çıkma ve çekim torkuna sahiptir.Bu motorun daha yüksek yük kapasitesine sahip olmasını sağlar ve düzgün bir şekilde senkronizasyona çekilebilir.

Nadir Toprağı Kalıcı Mıknatıs Motorlarının dezavantajları

Yüksek maliyet: Aynı spesifikasyona sahip asinkron motorla karşılaştırıldığında, statör ve rotor arasındaki hava boşluğu daha küçüktür ve her bileşenin işleme doğruluğu yüksektir;rotor yapısı daha karmaşık ve nadir toprak manyetik çelik malzemesinin fiyatı yüksekBu nedenle, asinkron motorlar için yaygın olan motor üretim maliyeti yaklaşık 2 kat daha yüksektir.

Tam güçle çalıştırıldığında büyük darbe: Tam basınçla çalıştırıldığında, senkroniz hız çok kısa bir sürede çekilebilir.Başlangıç akımı nominal akımın 10 katından fazlaGüç kaynağı sistemine olan etkisi büyüktür ve güç kaynağı sisteminin büyük kapasitesini gerektirir.

Nadir toprak mıknatıslı çelik kolayca manyetiklenir: Kalıcı mıknatıs malzemesi titreşime, yüksek sıcaklığa ve aşırı yük akımına maruz kaldığında, manyetik geçirgenliği azalır.ya da demanyetizasyon fenomeni oluşur, bu da kalıcı mıknatıs motorunun performansını azaltır.

PM motor yapıları
PM motor yapıları iki kategoriye ayrılabilir: iç ve yüzey.Bir yüzey PM motoru, mıknatıslarının rotor yüzeyinde veya içine yerleştirilebilirİçerideki kalıcı mıknatıs motorunun konumlandırılması ve tasarımı büyük ölçüde değişebilir.IPM motorunun mıknatısları büyük bir blok olarak yerleştirilebilir veya çekirdeğe yaklaştıkça dalgalanırBaşka bir yöntem, onları bir tel örneğine yerleştirmektir.

PM motor indüktansının yükle değişimi
Bir demir parçasına torpür üretmek için sadece sınırlı miktarda akım bağlanabilir.Sonuç, bir akım alanı tarafından alınan yolun indüktansında bir azalmadırBir PM makinesinde, yük akımının artmasıyla d-eksen ve q-eksen indüktans değerleri azalacaktır.

Bir SPM motorunun d ve q eksenindeki indüktansları neredeyse aynıdır. Mıknatıs rotorun dışında olduğundan, q ekseninin indüktansı d eksenindeki indüktansla aynı oranda düşecektir.Ancak, bir IPM motorunun indüktansı farklı bir şekilde azalır. Yine d-eksen indüktansı doğal olarak daha düşüktür, çünkü mıknatıs akım yolundadır ve endüktif bir özellik üretmez.,D ekseninde doymak için daha az demir vardır, bu da q eksenine göre akışın önemli ölçüde daha düşük bir azalmasına neden olur.

PM motorlarının akım zayıflaması/güçlendirilmesi
Kalıcı mıknatıs motorundaki akım, mıknatıslar tarafından üretilir. Akım alanı belirli bir yolu takip eder, bu da artırılabilir veya karşı konulabilir.Akış alanını artırmak veya yoğunlaştırmak motorun geçici olarak tork üretimini artırmasına izin verecektirAkış alanına karşı çıkmak, motorun mevcut manyetik alanını geçersiz kılacak. Düşük manyetik alan, tork üretimini sınırlayacak, ancak geri-emf voltajını azaltacaktır.Düşük geri-EMF voltajı, motoru daha yüksek çıkış hızlarında çalışmaya zorlamak için voltajı serbest bırakırHer iki işletim türü de ek motor akımı gerektirir. Motor denetleyici tarafından sağlanan motor akımının d eksenindeki yönü, istenen etkiyi belirler.

IPM (içerideki kalıcı mıknatıs) motorunun yapısı

Geleneksel bir SPM (yüzey kalıcı mıknatıs) motoru, rotor yüzeyine sabit bir mıknatıs bağlanan bir yapıya sahiptir.IPM motoru, rotörün içine kalıcı bir mıknatıs yerleştirerek manyetik tork'a ek olarak manyetik direnç yoluyla isteksizlik kullanır..

SPM.IPM Motor Rotor Yapısı

IPM (içerideki kalıcı mıknatıs) Motor özellikleri

Yüksek tork ve yüksek verimlilik
Yüksek tork ve yüksek çıkış, manyetik torkun yanı sıra isteksizlik torkunu kullanarak elde edilir.

Enerji tasarrufu operasyonu
Geleneksel SPM motorlarına kıyasla %30 daha az güç tüketir.

Yüksek hızlı dönme
Vektör kontrolü kullanarak iki tür torku kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.

Güvenlik
Kalıcı mıknatıs yerleştirildiğinden, mekanik güvenlik arttırılır, çünkü SPM'nin aksine, mıknatıs merkezkaç kuvveti nedeniyle ayrılmaz.

Vektör kontrol özellikleri:

Geleneksel bir sistemde (120 derecelik iletkenlik sistemi) akım motorda kare bir dalga olarak basılırken,bir vektör kontrolü, rotorun konumuna (mıknatıs açısı) doğru sinüs dalgasına dönüşen bir voltaj basar, böylece motor akımını kontrol etmek mümkün oluyor.

Uygulama:

Tekstil endüstrisi:

Kalıcı mıknatıslı senkron motorlar (PMSM), tekstil endüstrisinde kullanıldığında indüksiyon motorlarına göre birkaç avantaj sunar.Tekstil üretiminde gerekli olan hızlı süreç değişikliklerini karşılayabilmesiYüksek kontrol doğruluğu ve mükemmel konumlandırma yetenekleri, yüksek hassasiyetli tekstil işleme ihtiyaçlarını karşılamasını sağlar.Kalıcı mıknatıslı senkron motorlar daha yüksek verimliliğe sahiptir ve tekstil makinelerinin çalışmasında enerji tasarrufu sağlayabilir..

Madencilik:

Madencilik endüstrisinde, PMSM'ler indüksiyon motorlarına göre önemli avantajlar sunar.Ve ağır yüklerle.Kalıcı mıknatıslı senkroniz motorlar yüksek tork yoğunluğuna ve değişken hızda çalışma yeteneklerine sahiptir.sık başlama ve durma gerektiren ve değişen çalışma gereksinimlerini gerektiren madencilik ekipmanları için onları ideal hale getirmek.

Petrol endüstrisi

Kalıcı mıknatıslı senkron motorlar (PMSM), petrol endüstrisinde kullanıldığında önemli avantajlar sunar.indüksiyon motorları ile karşılaşılan yaygın sorunları çözmekPMSM ayrıca yüksek tork ve hassas kontrol sağlar, bu da onu hassas akış kontrolü ve basınç düzenlemesi gerektiren uygulamalar için uygundur.Kompakt boyutu ve hafif tasarımı, petrol endüstrisinde yer kısıtlı tesisatları için idealdir.

Özetle, çeşitli endüstrilerde motorların uygulanması verimli ve güvenilir bir işletim elde etmek için hayati bir rol oynar.Performansı ve güvenilirliğini etkileyebilecek sınırlamalara sahiptirlerBununla birlikte, kalıcı mıknatıs sinkroni motorları (PMSM), madencilik ve petrol gibi endüstrilerde indüksiyon motorlarına daha iyi bir alternatif haline getiren birkaç avantaj sunar.PMSM'nin daha hızlı yanıt süresi avantajları vardır, daha yüksek kontrol doğruluğu, daha yüksek verimlilik ve daha yüksek tork yoğunluğu.Bu avantajlar, PMSM'yi genel süreç ve üretim verimliliğini artırırken işletme maliyetlerini düşüren değerli bir çözüm haline getirir.Belirli gereksinimlere ve çevresel koşullara dayanan uygun motor türünü ve kontrol stratejisini seçmek, gerçek dünya uygulamalarında optimum performans ve güvenilirlik için kritik önem taşımaktadır.Genel olarak, kalıcı mıknatıs sinkron motorlarının uygulanması önemli bir teknolojik ilerleme ve birçok endüstri için parlak bir gelecek temsil ediyor.
