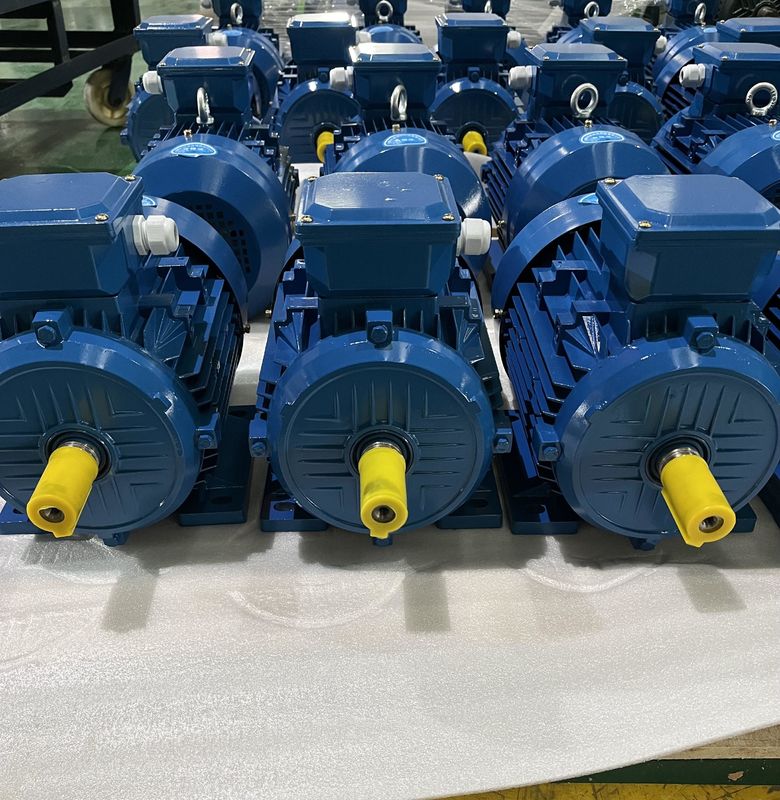

132kw 250kw Sabit Mıknatıslı Senkron Motor Düşük Hız Yüksek Güç IP68

Hangi uygulamalarda PMSM motorları kullanılır?

‍

PMSM motorlarını kullanan sektörler arasında Metalurji, Seramik, Kauçuk, Petrol, Tekstil ve diğer pek çok sektör bulunmaktadır.PMSM motorları, değişken hızlı sürücü (VSD) uygulamalarının yanı sıra sabit voltaj ve frekans kaynağından senkron hızda çalışacak şekilde tasarlanabilir.Yüksek verimlilikleri ve güç ve tork yoğunlukları nedeniyle genellikle mikserler, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler gibi yüksek torklu uygulamalarda ve geleneksel olarak endüksiyon motorlarının bulunduğu endüstriyel uygulamalarda üstün bir seçimdir.

Nadir Toprak Daimi Mıknatıslı Motorların Avantajları

Yüksek verimlilik: Asenkron motorun verimlilik eğrisi genellikle nominal yükün %60'ının altına daha hızlı düşer ve hafif yükte verimlilik çok düşüktür.Nadir toprak sabit mıknatıslı motorun verimlilik eğrisi yüksek ve düzdür ve nominal yükün %20~%120'sinde yüksek verimlilik alanındadır.

Yüksek güç faktörü: Nadir toprak sabit mıknatıslı senkron motorun güç faktörünün ölçülen değeri, 1.0 sınır değerine yakındır.Güç faktörü eğrisi, verimlilik eğrisi kadar yüksek ve düzdür.Güç faktörü yüksektir.Alçak gerilim reaktif güç kompanzasyonu gerekli değildir ve güç dağıtım sistemi kapasitesinin tamamı kullanılır.

Stator akımı küçük: Rotorun uyarma akımı yoktur, reaktif güç azalır ve stator akımı önemli ölçüde azalır.Aynı kapasitedeki asenkron motora göre stator akım değeri %30 ile %50 arasında azaltılabilir.Aynı zamanda, stator akımı büyük ölçüde azaldığından, motor sıcaklık artışı azalır ve yatak gresi ve yatak ömrü uzar.

Yüksek adım dışı tork ve içeri çekme torku: Nadir toprak sabit mıknatıslı senkron motorlar, daha yüksek adım dışı torka ve içeri çekme torkuna sahiptir, bu da motorun daha yüksek yük kapasitesine sahip olmasını ve sorunsuz bir şekilde senkronizasyona çekilebilmesini sağlar.

Nadir Toprak Daimi Mıknatıslı Motorların Dezavantajları

Yüksek maliyet: Aynı spesifikasyona sahip asenkron motorla karşılaştırıldığında, stator ve rotor arasındaki hava boşluğu daha küçüktür ve her bileşenin işleme hassasiyeti yüksektir;rotor yapısı daha karmaşıktır ve nadir toprak manyetik çelik malzemenin fiyatı yüksektir;bu nedenle, asenkron motorlar için yaklaşık 2 kat yaygın olan motor üretim maliyeti yüksektir.

Tam güç çalıştırmada büyük etki: Tam basınçta çalıştırma sırasında senkron hız çok kısa sürede çekilebilir.Mekanik şok büyüktür.Başlangıç ​​akımı, anma akımının 10 katından fazladır.Güç kaynağı sistemi üzerindeki etki büyüktür ve büyük bir güç kaynağı sistemi kapasitesi gerektirir.

Nadir toprak mıknatıs çeliğinin manyetikliğini gidermek kolaydır: Kalıcı mıknatıs malzemesi titreşime, yüksek sıcaklığa ve aşırı yük akımına maruz kaldığında, manyetik geçirgenliği azalabilir veya kalıcı mıknatıs motorunun performansını azaltan manyetikliği giderme olayı meydana gelebilir.

PM motor yapıları
PM motor yapıları iki kategoriye ayrılabilir: iç ve yüzey.Her kategorinin kendi kategori alt kümesi vardır.Bir yüzey PM motoru, tasarımın sağlamlığını artırmak için mıknatıslarını rotorun yüzeyine yerleştirebilir veya rotor yüzeyine yerleştirebilir.Dahili sabit mıknatıslı motor konumlandırması ve tasarımı büyük ölçüde değişebilir.IPM motorunun mıknatısları, çekirdeğe yaklaştıkça büyük bir blok olarak yerleştirilebilir veya kademelendirilebilir.Başka bir yöntem de onları bir jant teli modeline gömmektir.

Yük ile PM motor endüktans değişimi
Tork oluşturmak için bir demir parçasına yalnızca çok fazla akı bağlanabilir.Sonunda, demir doygunluğa ulaşacak ve artık akışın bağlanmasına izin vermeyecektir.Sonuç, bir akı alanı tarafından alınan yolun endüktansında bir azalmadır.Bir PM makinesinde d-ekseni ve q-ekseni endüktans değerleri, yük akımındaki artışla birlikte azalacaktır.

Bir SPM motorunun d ve q ekseni endüktansları neredeyse aynıdır.Mıknatıs rotorun dışında olduğundan, q ekseninin endüktansı d ekseni endüktansı ile aynı oranda düşecektir.Ancak, bir IPM motorunun endüktansı farklı şekilde azalacaktır.Yine d ekseni endüktansı doğal olarak daha düşüktür çünkü mıknatıs akı yolundadır ve endüktif bir özellik oluşturmaz.Bu nedenle, d ekseninde doyurulacak daha az demir vardır, bu da q eksenine göre akıda önemli ölçüde daha düşük bir azalmaya neden olur.

PM motorlarının akı zayıflaması/yoğunlaştırılması
Sabit mıknatıslı bir motorda akı, mıknatıslar tarafından üretilir.Akı alanı, artırılabilen veya karşı çıkabilen belirli bir yolu takip eder.Akı alanını artırmak veya yoğunlaştırmak, motorun tork üretimini geçici olarak artırmasına izin verecektir.Akı alanına karşı koymak, motorun mevcut mıknatıs alanını geçersiz kılacaktır.Azaltılmış mıknatıs alanı, tork üretimini sınırlayacak, ancak ters emf voltajını azaltacaktır.Azaltılmış ters emf voltajı, motoru daha yüksek çıkış hızlarında çalışmaya itmek için voltajı serbest bırakır.Her iki çalışma türü de ek motor akımı gerektirir.Motor kontrolörü tarafından sağlanan d ekseni boyunca motor akımının yönü, istenen etkiyi belirler.

IPM (dahili sabit mıknatıslı) motorun yapısı

Geleneksel bir SPM (sürekli yüzey mıknatısı) motoru, rotor yüzeyine kalıcı bir mıknatısın tutturulduğu bir yapıya sahiptir.Sadece bir mıknatıstan gelen manyetik torku kullanır.Öte yandan, IPM motoru, rotorun kendisine kalıcı bir mıknatıs yerleştirerek manyetik torka ek olarak manyetik direnç yoluyla relüktans kullanır.

SPM.IPM Motor Rotor Yapısı

IPM (Dahili Kalıcı Mıknatıs) Motor Özellikleri

Yüksek tork ve yüksek verimlilik
Manyetik torka ek olarak relüktans torku kullanılarak yüksek tork ve yüksek çıkış elde edilir.

Enerji tasarrufu sağlayan çalışma
Geleneksel SPM motorlara kıyasla %30'a kadar daha az güç tüketir.

Yüksek hızlı dönüş
Vektör kontrolünü kullanarak iki tür torku kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.

Emniyet
Kalıcı mıknatıs gömülü olduğu için, bir SPM'den farklı olarak mıknatıs merkezkaç kuvveti nedeniyle ayrılmayacağından mekanik güvenlik iyileştirilir.

Vektör Kontrol Özellikleri

Konvansiyonel bir sistem (120 derecelik iletim sistemi) motora iletilen akımı kare dalga olarak alırken, bir vektör kontrolü rotorun konumuna (mıknatısın açısına) doğru sinüs dalgasına dönüşen voltajı etkiler, böylece mümkün olur. motor akımını kontrol edin.

Modern Kalıcı Mıknatıslı Motor Teknolojisinin Uygulanmasına İlişkin Analiz

1.Kalıcı mıknatıs elektromekanik teknolojisinin ev aletleri pazarına uygulanması

Sabit mıknatıslı motor teknolojisinin ev aletleri pazarına uygulanması VCDDVD ve bilgisayarlarda kendini göstermektedir.Şu anda, kademeli olarak sanayileşmenin gelişimini oluşturdu ve kademeli olarak çok fazlı değişken hızlı sürücülere genişledi.Örneğin, Inverter klima kullanan kişiler, klimanın çalışma verimliliğini artırmak, klima motorunun hacmini kademeli olarak azaltmak ve klimanın neden olduğu gürültüyü en aza indirmek için modern sabit mıknatıslı motor teknolojisini kullanır.

2.Kalıcı mıknatıs elektromekanik teknolojisinin asansör pazarında uygulanması

Sabit mıknatıslı motor değişken hız sistemi asansör pazarında yaklaşık 10 yıldır kullanılmaktadır.Örneğin, asansör çekiş makinesi olarak düşük hızlı bir nadir toprak sabit mıknatıslı motor kullanarak, nadir toprak sabit mıknatıslı motor kullanımı, asansörün elektrik enerjisinden %20 oranında tasarruf etmesini sağlayabilir.Modern sabit mıknatıslı motorlar genellikle büyük yük değişimleri ve yüksek hız ayarlama gereksinimleri olan değişken hızlı tahrik sistemleri alanında kullanılır.

3.Kalıcı mıknatıs elektromekanik teknolojisinin endüstriyel ve madencilik işletmelerinde uygulanması

Sabit mıknatıslı motorların geliştirilmesiyle birlikte, büyük torklu sabit mıknatıslı motorlar iyi bir şekilde geliştirilmiştir, özellikle kalıcı mıknatıslı değişken frekanslı motorların piyasaya başarıyla sürülmesi, ağır sanayi ve madencilik işletmelerine yeni seçenekler sunmuştur.Sabit mıknatıslı motorun çıkış torku yeterince büyük olduğundan, mekanik şanzımanın kullanımı azaltılır ve hız kontrol edilebilir.Düşük hızlarda çalışabilir.Bu nedenle, ilgili ekipmanı satın alma maliyetinden ve güvenlik riskini azaltan yukarıdaki iki ekipmanın bakım maliyetinden tasarruf sağlayan sıvı kaplin uygulaması ortadan kalkar, bu nedenle sabit mıknatıslı değişken frekanslı motor birçok sanayi ve madencilik işletmesinde çok popülerdir. .Değişken frekans hız düzenleme işlevi nedeniyle, kullanıcılara üretim verimliliğini artırma ve elektrik enerjisinden tasarruf etme konusunda güçlü bir garanti sağlar.Bu nedenle, modern sabit mıknatıslı değişken frekanslı motorlar, endüstriyel ve madencilik işletmelerinin gelecekte ekipmanlarını yükseltmeleri için gerekli bir seçimdir.

Bu nedenle, nadir toprak sabit mıknatıslı senkron motorun kendi kayıplarını azaltarak enerji tasarrufu sağladığı ve çalışma koşullarındaki, çevredeki ve diğer faktörlerdeki değişikliklerden etkilenmediği söylenebilir.
