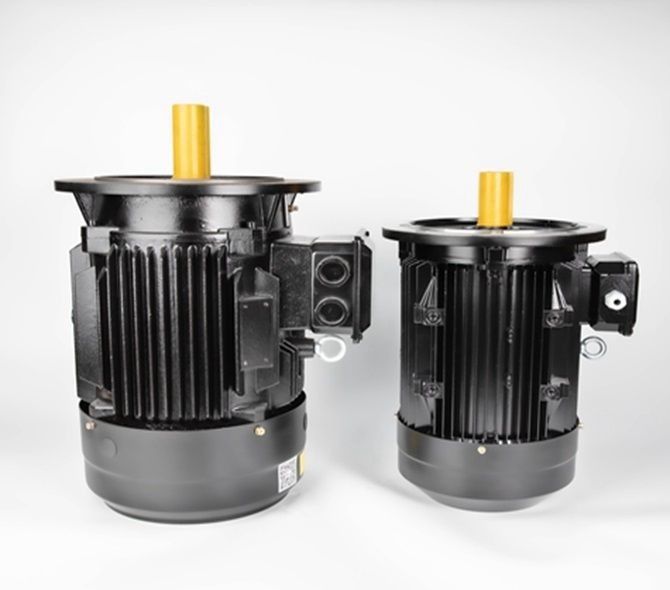

Frekans Dönüşümü 100kw Kalıcı Mıknatıslı Motor PM OEM ODM

Hangi uygulamalarda PMSM motorları kullanılır?

‍

PMSM motorlarını kullanan sektörler arasında Metalurji, Seramik, Kauçuk, Petrol, Tekstil ve diğer pek çok sektör bulunmaktadır.PMSM motorları, değişken hızlı sürücü (VSD) uygulamalarının yanı sıra sabit voltaj ve frekans kaynağından senkron hızda çalışacak şekilde tasarlanabilir.Yüksek verimlilikleri ve güç ve tork yoğunlukları nedeniyle genellikle mikserler, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler gibi yüksek torklu uygulamalarda ve geleneksel olarak endüksiyon motorlarının bulunduğu endüstriyel uygulamalarda üstün bir seçimdir.

Nadir Toprak Daimi Mıknatıslı Motorların Avantajları

Yüksek verimlilik: Asenkron motorun verimlilik eğrisi genellikle nominal yükün %60'ının altına daha hızlı düşer ve hafif yükte verimlilik çok düşüktür.Nadir toprak sabit mıknatıslı motorun verimlilik eğrisi yüksek ve düzdür ve nominal yükün %20~%120'sinde yüksek verimlilik alanındadır.

Yüksek güç faktörü: Nadir toprak sabit mıknatıslı senkron motorun güç faktörünün ölçülen değeri, 1.0 sınır değerine yakındır.Güç faktörü eğrisi, verimlilik eğrisi kadar yüksek ve düzdür.Güç faktörü yüksektir.Alçak gerilim reaktif güç kompanzasyonu gerekli değildir ve güç dağıtım sistemi kapasitesinin tamamı kullanılır.

Stator akımı küçük: Rotorun uyarma akımı yoktur, reaktif güç azalır ve stator akımı önemli ölçüde azalır.Aynı kapasitedeki asenkron motora göre stator akım değeri %30 ile %50 arasında azaltılabilir.Aynı zamanda, stator akımı büyük ölçüde azaldığından, motor sıcaklık artışı azalır ve yatak gresi ve yatak ömrü uzar.

Yüksek adım dışı tork ve içeri çekme torku: Nadir toprak sabit mıknatıslı senkron motorlar, daha yüksek adım dışı torka ve içeri çekme torkuna sahiptir, bu da motorun daha yüksek yük kapasitesine sahip olmasını ve sorunsuz bir şekilde senkronizasyona çekilebilmesini sağlar.

Nadir Toprak Daimi Mıknatıslı Motorların Dezavantajları

Yüksek maliyet: Aynı spesifikasyona sahip asenkron motorla karşılaştırıldığında, stator ve rotor arasındaki hava boşluğu daha küçüktür ve her bileşenin işleme hassasiyeti yüksektir;rotor yapısı daha karmaşıktır ve nadir toprak manyetik çelik malzemenin fiyatı yüksektir;bu nedenle, asenkron motorlar için yaklaşık 2 kat yaygın olan motor üretim maliyeti yüksektir.

Tam güç çalıştırmada büyük etki: Tam basınçta çalıştırma sırasında senkron hız çok kısa sürede çekilebilir.Mekanik şok büyüktür.Başlangıç ​​akımı, anma akımının 10 katından fazladır.Güç kaynağı sistemi üzerindeki etki büyüktür ve büyük bir güç kaynağı sistemi kapasitesi gerektirir.

Nadir toprak mıknatıs çeliğinin manyetikliğini gidermek kolaydır: Kalıcı mıknatıs malzemesi titreşime, yüksek sıcaklığa ve aşırı yük akımına maruz kaldığında, manyetik geçirgenliği azalabilir veya kalıcı mıknatıs motorunun performansını azaltan manyetikliği giderme olayı meydana gelebilir.

PM motor yapıları
PM motor yapıları iki kategoriye ayrılabilir: iç ve yüzey.Her kategorinin kendi kategori alt kümesi vardır.Bir yüzey PM motoru, tasarımın sağlamlığını artırmak için mıknatıslarını rotorun yüzeyine yerleştirebilir veya rotor yüzeyine yerleştirebilir.Dahili sabit mıknatıslı motor konumlandırması ve tasarımı büyük ölçüde değişebilir.IPM motorunun mıknatısları, çekirdeğe yaklaştıkça büyük bir blok olarak yerleştirilebilir veya kademelendirilebilir.Başka bir yöntem de onları bir jant teli modeline gömmektir.

Yük ile PM motor endüktans değişimi
Tork oluşturmak için bir demir parçasına yalnızca çok fazla akı bağlanabilir.Sonunda, demir doygunluğa ulaşacak ve artık akışın bağlanmasına izin vermeyecektir.Sonuç, bir akı alanı tarafından alınan yolun endüktansında bir azalmadır.Bir PM makinesinde d-ekseni ve q-ekseni endüktans değerleri, yük akımındaki artışla birlikte azalacaktır.

Bir SPM motorunun d ve q ekseni endüktansları neredeyse aynıdır.Mıknatıs rotorun dışında olduğundan, q ekseninin endüktansı d ekseni endüktansı ile aynı oranda düşecektir.Ancak, bir IPM motorunun endüktansı farklı şekilde azalacaktır.Yine d ekseni endüktansı doğal olarak daha düşüktür çünkü mıknatıs akı yolundadır ve endüktif bir özellik oluşturmaz.Bu nedenle, d ekseninde doyurulacak daha az demir vardır, bu da q eksenine göre akıda önemli ölçüde daha düşük bir azalmaya neden olur.

PM motorlarının akı zayıflaması/yoğunlaştırılması
Sabit mıknatıslı bir motorda akı, mıknatıslar tarafından üretilir.Akı alanı, artırılabilen veya karşı çıkabilen belirli bir yolu takip eder.Akı alanını artırmak veya yoğunlaştırmak, motorun tork üretimini geçici olarak artırmasına izin verecektir.Akı alanına karşı koymak, motorun mevcut mıknatıs alanını geçersiz kılacaktır.Azaltılmış mıknatıs alanı, tork üretimini sınırlayacak, ancak ters emf voltajını azaltacaktır.Azaltılmış ters emf voltajı, motoru daha yüksek çıkış hızlarında çalışmaya itmek için voltajı serbest bırakır.Her iki çalışma türü de ek motor akımı gerektirir.Motor kontrolörü tarafından sağlanan d ekseni boyunca motor akımının yönü, istenen etkiyi belirler.

IPM (dahili sabit mıknatıslı) motorun yapısı

Geleneksel bir SPM (sürekli yüzey mıknatısı) motoru, rotor yüzeyine kalıcı bir mıknatısın tutturulduğu bir yapıya sahiptir.Sadece bir mıknatıstan gelen manyetik torku kullanır.Öte yandan, IPM motoru, rotorun kendisine kalıcı bir mıknatıs yerleştirerek manyetik torka ek olarak manyetik direnç yoluyla relüktans kullanır.

SPM.IPM Motor Rotor Yapısı

IPM (Dahili Kalıcı Mıknatıs) Motor Özellikleri

Yüksek tork ve yüksek verimlilik
Manyetik torka ek olarak relüktans torku kullanılarak yüksek tork ve yüksek çıkış elde edilir.

Enerji tasarrufu sağlayan çalışma
Geleneksel SPM motorlara kıyasla %30'a kadar daha az güç tüketir.

Yüksek hızlı dönüş
Vektör kontrolünü kullanarak iki tür torku kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.

Emniyet
Kalıcı mıknatıs gömülü olduğu için, bir SPM'den farklı olarak mıknatıs merkezkaç kuvveti nedeniyle ayrılmayacağından mekanik güvenlik iyileştirilir.

Vektör Kontrol Özellikleri

Konvansiyonel bir sistem (120 derecelik iletim sistemi) motora iletilen akımı kare dalga olarak alırken, bir vektör kontrolü rotorun konumuna (mıknatısın açısına) doğru sinüs dalgasına dönüşen voltajı etkiler, böylece mümkün olur. motor akımını kontrol edin.

Nadir Toprak Daimi Mıknatıslı Motorların Özellikleri

Nadir toprak kalıcı mıknatıs motorunun rotor kutbu, nadir toprak kalıcı mıknatıs çeliğinden oluşur, bu nedenle kayma, uyarma akımı yoktur ve rotorun temel dalga demiri ve bakır aşınması yoktur.

Rotor, kalıcı mıknatıslar tarafından uyarılır ve reaktif uyarma akımına gerek yoktur.Bu nedenle, güç faktörü iyileştirilir, reaktif güç azalır, stator akımı büyük ölçüde azalır ve stator bakır ve demir kayıpları büyük ölçüde azalır.

Aynı zamanda, voltaj ve stator yapısı sabit olduğunda, nadir toprak sabit mıknatıslı motorun polar ark katsayısı asenkron motorunkinden daha büyük olduğu için, motorun ortalama manyetik endüksiyon yoğunluğu asenkron motorunkinden daha küçüktür. motor ve demir kaybı küçüktür.

Bu nedenle, nadir toprak sabit mıknatıslı senkron motorun kendi kayıplarını azaltarak enerji tasarrufu sağladığı ve çalışma koşullarındaki, çevredeki ve diğer faktörlerdeki değişikliklerden etkilenmediği söylenebilir.

Enneng motorları, yüksek güç yoğunluğu, yüksek verimlilik ve daha düşük çalışma sıcaklıklarıyla çalışacak şekilde tasarlanmıştır.

Bu daha düşük enerji tüketimine yol açar
Daha uzun rulman ömrü ve daha düşük bakım maliyetleri
Azaltılmış arıza süresi ve geliştirilmiş güvenilirlik
Uzun servis ömrü ile sonuçlanır
