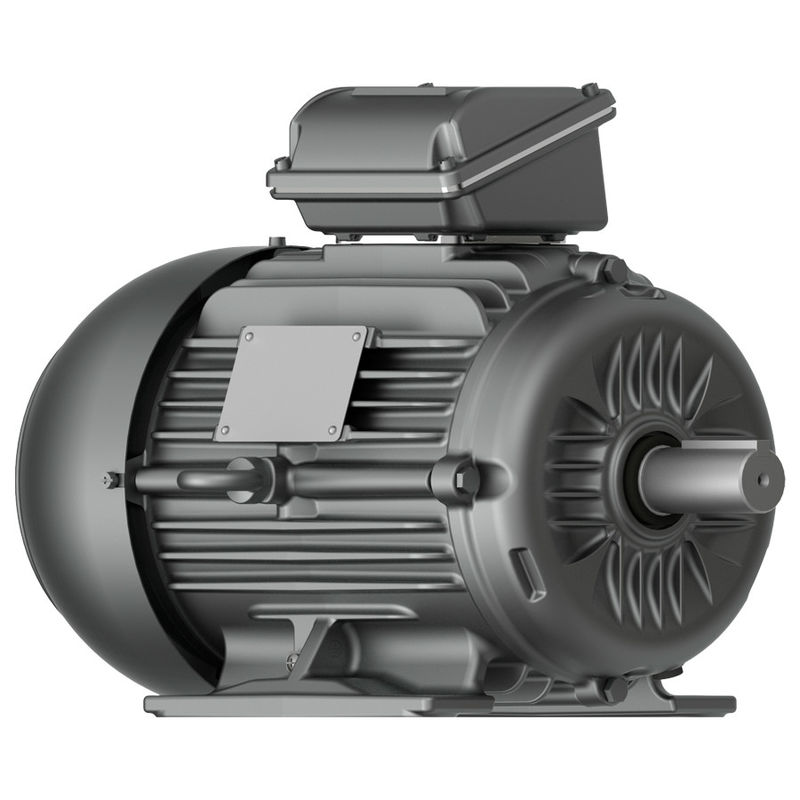

Yüksek Güç Faktörü Kalıcı Mıknatıs Elektrikli Motor

PMSM motorları hangi uygulamalarda kullanılır?

- Hayır.

PMSM motorlarını kullanan endüstriler arasında Metalürji, Seramik, Kauçuk, Petrol, Tekstil ve diğerleri vardır.PMSM motorları, sabit voltaj ve frekans kaynağından ve Değişken Hız Sürücüsü (VSD) uygulamalarından senkron hızda çalışmak üzere tasarlanabilirYüksek verimlilikleri ve güç ve tork yoğunlukları nedeniyle, genellikle karıştırıcılar, öğütücüler, pompalar, fanlar, üfleyiciler, taşıyıcılar gibi yüksek tork uygulamalarında üstün bir seçimdir.ve geleneksel olarak indüksiyon motorlarının bulunduğu endüstriyel uygulamalar.

Daimi mıknatıslı, iç mıknatıslı senkron motorlar: Maksimum enerji verimliliği

Daimi mıknatıslı sinkroniz motor (IPMSM), maksimum torkun maksimum hızda gerçekleşmediği çekiş uygulamaları için ideal bir motordur.Bu tür motor, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır. Ve IE4 ve IE5 aralığında fanlar veya pompaları çalıştırmak istiyorsanız mükemmel bir seçimdir. Yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu ile telafi edilir,Eğer doğru değişken frekans sürücüsü ile çalıştırmak şartıyla.

Motorlu değişken frekanslı sürücülerimiz MTPA'ya (Ampere En Yüksek Dönüştürme) dayalı entegre bir kontrol stratejisini kullanıyor.Bu size maksimum enerji verimliliği ile kalıcı mıknatıs senkron motorları çalıştırmak sağlar200%'lik aşırı yük, mükemmel başlangıç tork ve genişletilmiş hız kontrol aralığı da motorun yetkinliğini tam olarak kullanmanıza olanak tanır.Maliyetlerin hızlı geri kazanılması ve en verimli kontrol süreçleri için.

Klasik servo uygulamaları için dış mıknatıslı kalıcı mıknatıslı senkron motorlar

Daimi mıknatıs sinkroni motorları (SPMSM), örneğin klasik servo uygulamalarında yüksek aşırı yük ve hızlı ivme gerektiğinde ideal motorlardır.Uzunlu tasarım da düşük kütle inersi sonuçlanır ve en iyi şekilde kurulabilirBununla birlikte, SPMSM'den ve değişken frekans sürücüsünden oluşan sistemin bir dezavantajı, pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcıların sıklıkla kullanıldığı için bununla ilişkili maliyetlerdir.

Nadir Topraklar Daimi Mıknatıs Motorlarının Avantajları

Yüksek verimlilik: Asinkron motorun verimlilik eğrisi genellikle nominal yükün% 60'ının altında daha hızlı düşer ve verimlilik hafif yükte çok düşüktür.Nadir toprak kalıcı mıknatıs motorunun verimlilik eğrisi yüksek ve düz, ve yüksek verimlilik alanında, nominal yükün %20~120'sinde.

Yüksek güç faktörü: Nadir toprak kalıcı mıknatıslı senkron motorun güç faktörünün ölçülen değeri 1 sınır değerine yakındır.0Güç faktörü eğrisi verimlilik eğrisi kadar yüksektir.Düşük voltajlı tepkisel güç telafi edilmesi gerekmez ve güç dağıtım sistemi kapasitesi tam olarak kullanılır.

Stator akımı küçüktür: Rotorda uyarı akımı yoktur, reaktif güç azalır ve stator akımı önemli ölçüde azalır.,statör akım değeri %30 ila %50 azaltabilir. Aynı zamanda, statör akımının büyük ölçüde azalması nedeniyle, motor sıcaklığının yükselmesi azalır.Ve taşıma yağları ve taşıma ömrü uzatılır..

Yüksek çıkma ve çekim tork: Nadir toprak kalıcı mıknatıs sinkroni motorları daha yüksek çıkma ve çekim torkuna sahiptir.Bu motorun daha yüksek yük kapasitesine sahip olmasını sağlar ve düzgün bir şekilde senkronizasyona çekilebilir.

Nadir Toprağı Kalıcı Mıknatıs Motorlarının dezavantajları

Yüksek maliyet: Aynı spesifikasyona sahip asinkron motorla karşılaştırıldığında, statör ve rotor arasındaki hava boşluğu daha küçüktür ve her bileşenin işleme doğruluğu yüksektir;rotor yapısı daha karmaşık ve nadir toprak manyetik çelik malzemesinin fiyatı yüksekBu nedenle, asinkron motorlar için yaygın olan motor üretim maliyeti yaklaşık 2 kat daha yüksektir.

Tam güçle çalıştırıldığında büyük darbe: Tam basınçla çalıştırıldığında, senkroniz hız çok kısa bir sürede çekilebilir.Başlangıç akımı nominal akımın 10 katından fazlaGüç kaynağı sistemine olan etkisi büyüktür ve güç kaynağı sisteminin büyük kapasitesini gerektirir.

Nadir toprak mıknatıslı çelik kolayca manyetiklenir: Kalıcı mıknatıs malzemesi titreşime, yüksek sıcaklığa ve aşırı yük akımına maruz kaldığında, manyetik geçirgenliği azalır.ya da demanyetizasyon fenomeni oluşur, bu da kalıcı mıknatıs motorunun performansını azaltır.

Yüzey montajlı PMSM

Bu yapıda, mıknatıs rotorun yüzeyine monte edilir.Bu daimi mıknatısın geçirgenliği ve hava boşluğu aynı olduğundan tekdüze bir hava boşluğu sağlarHiç isteksiz tork, yüksek dinamik performans ve robotik ve araç sürücüleri gibi yüksek hızlı cihazlar için uygundur.

Gömülü PMSM veya İç PMSM

Bu tip yapıda, kalıcı mıknatıs aşağıdaki resimde gösterildiği gibi rotora yerleştirilmiştir.Reluctance tork motorun çıkışından kaynaklanır.
