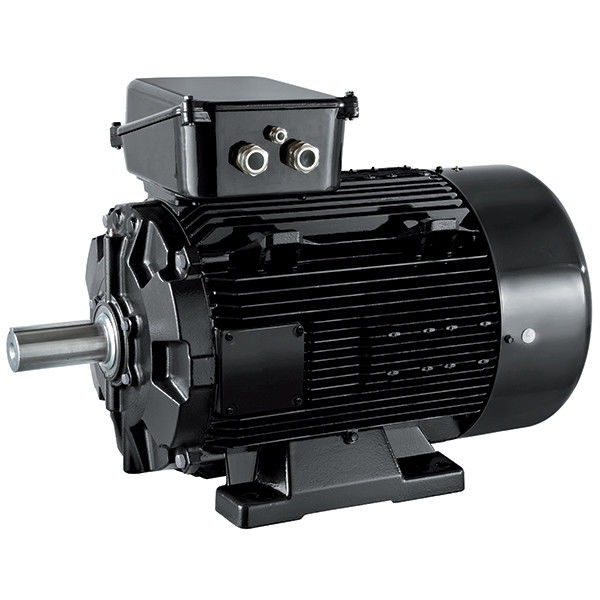

3 Fazlı Hattı Başlat Nadir Toprak Daimi Mıknatıs AC Senkron Motor

Kalıcı mıknatıslı senkron motor nedir?

Daimi mıknatıs sinkroniz motoru esas olarak statörden, rotordan, şasiden, ön-arka kapağından, rulmanlardan vb. oluşur.Statorun yapısı sıradan asinkron motorlarla aynıdır, ve kalıcı mıknatıs sinkroni motor ve diğer tür motorlar arasındaki ana fark rotorudur.

Motorun yüzeyinde veya içinde önceden manyetikleştirilmiş (manetik yüklü) manyetik olan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluğu manyetik alanı sağlar.Bu rotor yapısı etkili motor hacimini azaltabilir, kayıpları azaltmak ve verimliliği artırmak.

Kalıcı mıknatıs direkt tahrik motorunun temel prensibi

A permanent magnet direct drive motor is a type of motor that uses a permanent magnet as a rotor and realizes transmission by directly connecting the motor's rotating shaft to the mechanical load being drivenGeleneksel sürücülere göre daha yüksek verimlilik, daha az gürültü ve daha yüksek doğruluk sunuyor.

Kalıcı mıknatıs ve statör

Daimi mıknatıs doğrudan tahrik motorunun rotoru, genellikle nadir toprak kalıcı mıknatıs malzemelerinden yapılmış olan kalıcı mıknatısları kullanır.Bu kalıcı mıknatıs malzemeleri yüksek manyetik enerji ürünü ve manyetik enerji yoğunluğuna sahiptirRotor üzerindeki kalıcı mıknatıslar genellikle her biri güney kutubundan ve kuzey kutubundan oluşan birkaç kutup çiftine ayrılır.

Bir motorun statörü bir statör çekirdeğinden ve statör sargılarından oluşur.Stator sargısı genellikle üç fazlı bir sargıdır, yani A, B ve C fazı olarak adlandırılan üç ayrı sarmal.
