Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Nadir Toprak NdFeB Kalıcı Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Konut: |
dökme demir |
Özellik: |
Yüksek güç faktörü |
Başvuru: |
Metalurji, Seramik, Kauçuk, Petrol, Tekstil |
İsim: |
Nadir Toprak NdFeB Kalıcı Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Konut: |
dökme demir |
Özellik: |
Yüksek güç faktörü |
Başvuru: |
Metalurji, Seramik, Kauçuk, Petrol, Tekstil |

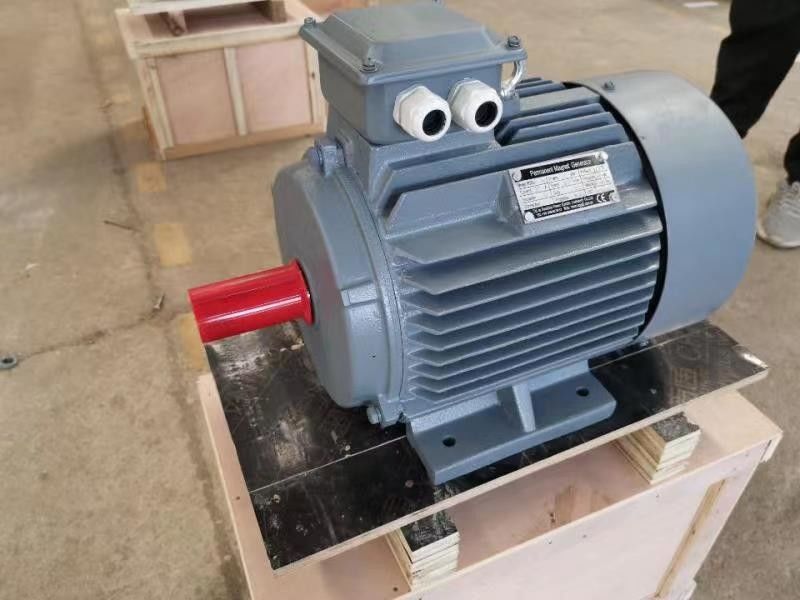

Plastik Ekstruder İçin Özelleştirilmiş 380v 132kw 150kw Daimi Mıknatıslı Elektrik Motoru
Kalıcı Mıknatıslı Senkron Motor Nedir?
KALICI MAGNET SENKRON MOTOR, esas olarak stator, rotor, şasi, ön-arka kapak, yataklar vb.'den oluşur. Statorun yapısı temel olarak sıradan asenkron motorlarınkiyle aynıdır ve sabit mıknatıslı senkron arasındaki temel fark motor ve diğer motor türleri rotorudur.
Motorun sabit mıknatısının yüzeyinde veya içinde önceden mıknatıslanmış (manyetik yüklü) manyetik bulunan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluklu manyetik alanı sağlar.Bu rotor yapısı, motor hacmini etkili bir şekilde azaltabilir, kaybı azaltabilir ve verimliliği artırabilir.
Sabit mıknatıslı motorun teknik avantajları ilkesinin analizi
Sabit mıknatıslı senkron motorun prensibi şu şekildedir: Motorun stator sargısında üç fazlı akıma geçiş akımından sonra, motorun stator sargısı için dönen bir manyetik alan oluşturacaktır.Rotor kalıcı mıknatısla kurulduğundan, kalıcı mıknatısın manyetik kutbu sabittir, aynı fazın farklı itme kuvvetlerini çeken manyetik kutuplar ilkesine göre, statorda üretilen dönen manyetik alan rotoru döndürmeye zorlar, dönüş rotorun hızı, statorda üretilen dönen kutbun hızına eşittir.
Manyetik alanlar sağlamak için kalıcı mıknatısların kullanılması nedeniyle, rotor işlemi olgun, güvenilir ve boyut olarak esnektir ve tasarım kapasitesi onlarca watt'tan megavatlara kadar küçük olabilir.Aynı zamanda, rotor sabit mıknatıs çiftlerinin sayısını artırarak veya azaltarak, motorun kutup sayısını değiştirmek daha kolaydır, bu da sabit mıknatıslı senkron motorların hız aralığını daha geniş hale getirir.Çok kutuplu sabit mıknatıslı rotorlarda nominal hız, sıradan asenkron motorlarla elde edilmesi zor olan tek bir hane kadar düşük olabilir.
Özellikle düşük hızlı yüksek güçlü uygulama ortamında, sabit mıknatıslı senkron motor, sıradan bir motor artı redüktör ile karşılaştırıldığında çok kutuplu bir tasarımla düşük hızda doğrudan çalıştırılabilir, sabit mıknatıslı senkron motorun avantajları vurgulanabilir .
Kalıcı Mıknatıslı Senkron Motorun Çalışması
Kalıcı mıknatıslı senkron motorun çalışması, geleneksel motorlara kıyasla çok basit, hızlı ve etkilidir.PMSM'nin çalışması statorun dönen manyetik alanına ve rotorun sabit manyetik alanına bağlıdır.Kalıcı mıknatıslar, sabit manyetik akı oluşturmak ve senkronize hızda çalışmak ve kilitlemek için rotor olarak kullanılır.Bu tip motorlar fırçasız DC motorlara benzer.
Stator sargılarının birbirine bağlanmasıyla fazör grupları oluşturulur.Bu fazör grupları, bir yıldız, Delta ve çift ve tek fazlar gibi farklı bağlantılar oluşturmak için bir araya getirilir.Harmonik gerilimleri azaltmak için sargılar birbirine kısa olarak sarılmalıdır.
Statora 3 fazlı AC besleme verildiğinde, dönen bir manyetik alan oluşturur ve rotorun sabit mıknatısından dolayı sabit bir manyetik alan indüklenir.Bu rotor senkron hız ile senkron olarak çalışır.PMSM'nin tüm çalışması, yüksüz durumda stator ve rotor arasındaki hava boşluğuna bağlıdır.
Hava aralığı büyükse, motorun rüzgar kayıpları azalır.Kalıcı mıknatıs tarafından oluşturulan alan kutupları belirgindir.Sabit mıknatıslı senkron motorlar kendi kendine çalışan motorlar değildir.Bu nedenle, statorun değişken frekansını elektronik olarak kontrol etmek gerekir.
Hangi uygulamalarda PMSM motorları kullanılır?
PMSM motorlarını kullanan sektörler arasında Metalurji, Seramik, Kauçuk, Petrol, Tekstil ve diğer pek çok sektör bulunmaktadır.PMSM motorları, değişken hızlı sürücü (VSD) uygulamalarının yanı sıra sabit voltaj ve frekans kaynağından senkron hızda çalışacak şekilde tasarlanabilir.Yüksek verimlilikleri ve güç ve tork yoğunlukları nedeniyle genellikle mikserler, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler gibi yüksek torklu uygulamalarda ve geleneksel olarak endüksiyon motorlarının bulunduğu endüstriyel uygulamalarda üstün bir seçimdir.
Dahili mıknatıslı sabit mıknatıslı senkron motorlar: Maksimum enerji verimliliği
Dahili mıknatıslı sabit mıknatıslı senkron motor (IPMSM), maksimum torkun maksimum hızda oluşmadığı çekiş uygulamaları için ideal motordur.Bu motor tipi, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır.IE4 ve IE5 aralığındaki fanları veya pompaları çalıştırmak istiyorsanız da mükemmel bir seçimdir.Doğru değişken frekanslı sürücüyle çalıştırmanız koşuluyla, yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu yoluyla telafi edilir.
Motora monte değişken frekanslı sürücülerimiz, MTPA'ya (Amper Başına Maksimum Tork) dayalı entegre bir kontrol stratejisi kullanır.Bu, kalıcı mıknatıslı senkron motorlarınızı maksimum enerji verimliliği ile çalıştırmanıza olanak tanır.%200'lük aşırı yük, mükemmel başlangıç torku ve genişletilmiş hız kontrol aralığı da motor gücünden tam olarak yararlanmanıza olanak tanır.Maliyetlerin hızla geri kazanılması ve en verimli kontrol süreçleri için.
Klasik servo uygulamaları için harici mıknatıslı sabit mıknatıslı senkron motorlar
Harici mıknatıslı (SPMSM) sabit mıknatıslı senkron motorlar, örneğin klasik servo uygulamalarında yüksek aşırı yüklere ve hızlı hızlanmaya ihtiyaç duyduğunuzda ideal motorlardır.Uzatılmış tasarım ayrıca düşük kütle ataletiyle sonuçlanır ve optimum şekilde kurulabilir.Bununla birlikte, SPMSM ve değişken frekanslı sürücüden oluşan sistemin bir dezavantajı, genellikle pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcılar kullanıldığından, bununla ilişkili maliyetlerdir.
Nadir Toprak Daimi Mıknatıslı Motorların Avantajları
Yüksek verimlilik: Asenkron motorun verimlilik eğrisi genellikle nominal yükün %60'ının altına daha hızlı düşer ve hafif yükte verimlilik çok düşüktür.Nadir toprak sabit mıknatıslı motorun verimlilik eğrisi yüksek ve düzdür ve nominal yükün %20~%120'sinde yüksek verimlilik alanındadır.
Yüksek güç faktörü: Nadir toprak sabit mıknatıslı senkron motorun güç faktörünün ölçülen değeri, 1.0 sınır değerine yakındır.Güç faktörü eğrisi, verimlilik eğrisi kadar yüksek ve düzdür.Güç faktörü yüksektir.Alçak gerilim reaktif güç kompanzasyonu gerekli değildir ve güç dağıtım sistemi kapasitesinin tamamı kullanılır.
Stator akımı küçük: Rotorun uyarma akımı yoktur, reaktif güç azalır ve stator akımı önemli ölçüde azalır.Aynı kapasitedeki asenkron motora göre stator akım değeri %30 ile %50 arasında azaltılabilir.Aynı zamanda, stator akımı büyük ölçüde azaldığından, motor sıcaklık artışı azalır ve yatak gresi ve yatak ömrü uzar.
Yüksek adım dışı tork ve içeri çekme torku: Nadir toprak sabit mıknatıslı senkron motorlar, daha yüksek adım dışı torka ve içeri çekme torkuna sahiptir, bu da motorun daha yüksek yük kapasitesine sahip olmasını ve sorunsuz bir şekilde senkronizasyona çekilebilmesini sağlar.
Nadir Toprak Daimi Mıknatıslı Motorların Dezavantajları
Yüksek maliyet: Aynı spesifikasyona sahip asenkron motorla karşılaştırıldığında, stator ve rotor arasındaki hava boşluğu daha küçüktür ve her bileşenin işleme hassasiyeti yüksektir;rotor yapısı daha karmaşıktır ve nadir toprak manyetik çelik malzemenin fiyatı yüksektir;bu nedenle, asenkron motorlar için yaklaşık 2 kat yaygın olan motor üretim maliyeti yüksektir.
Tam güç çalıştırmada büyük etki: Tam basınçta çalıştırma sırasında senkron hız çok kısa sürede çekilebilir.Mekanik şok büyüktür.Başlangıç akımı, anma akımının 10 katından fazladır.Güç kaynağı sistemi üzerindeki etki büyüktür ve büyük bir güç kaynağı sistemi kapasitesi gerektirir.
Nadir toprak mıknatıs çeliğinin manyetikliğini gidermek kolaydır: Kalıcı mıknatıs malzemesi titreşime, yüksek sıcaklığa ve aşırı yük akımına maruz kaldığında, manyetik geçirgenliği azalabilir veya kalıcı mıknatıs motorunun performansını azaltan manyetikliği giderme olayı meydana gelebilir.
Yüzeye monte PMSM
Bu yapıda mıknatıs, rotorun yüzeyine monte edilmiştir.Sağlam olmadığı için yüksek hızlı uygulamalar için uygundur.Kalıcı mıknatıs ve hava boşluğunun geçirgenliği aynı olduğu için üniform bir hava aralığı sağlar.İsteksizlik torku yok, yüksek dinamik performans ve robotik ve araç sürücüleri gibi yüksek hızlı cihazlar için uygun.
Gömülü PMSM veya Dahili PMSM
Bu tip yapıda kalıcı mıknatıs, aşağıdaki şekilde gösterildiği gibi rotorun içine gömülür.Yüksek hızlı uygulamalar için uygundur ve sağlamlaşır.Relüktans torku, motorun çıkıntısından kaynaklanır.
