Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Endüstriyel 3 Fazlı AC PMSM |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Konut: |
dökme demir |
Koruma sınıfı: |
IP54(IP23 özelleştirilebilir) |
soğutma yolu: |
IC411 veya IC416 |
İsim: |
Endüstriyel 3 Fazlı AC PMSM |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Konut: |
dökme demir |
Koruma sınıfı: |
IP54(IP23 özelleştirilebilir) |
soğutma yolu: |
IC411 veya IC416 |

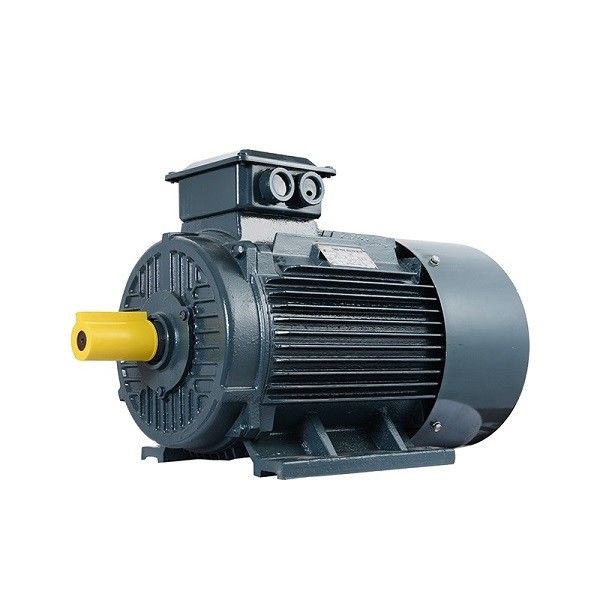

Yaygın Olarak Kullanılan Endüstriyel 3 Fazlı AC Kalıcı Mıknatıslı Elektrik Motoru
Kalıcı Mıknatıslı Senkron Motor Nedir?
KALICI MAGNET SENKRON MOTOR, esas olarak stator, rotor, şasi, ön-arka kapak, yataklar vb.'den oluşur. Statorun yapısı temel olarak sıradan asenkron motorlarınkiyle aynıdır ve sabit mıknatıslı senkron arasındaki temel fark motor ve diğer motor türleri rotorudur.
Motorun sabit mıknatısının yüzeyinde veya içinde önceden mıknatıslanmış (manyetik yüklü) manyetik bulunan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluklu manyetik alanı sağlar.Bu rotor yapısı, motor hacmini etkili bir şekilde azaltabilir, kaybı azaltabilir ve verimliliği artırabilir.
Sabit mıknatıslı motorun teknik avantajları ilkesinin analizi
Sabit mıknatıslı senkron motorun prensibi şu şekildedir: Motorun stator sargısında üç fazlı akıma geçiş akımından sonra, motorun stator sargısı için dönen bir manyetik alan oluşturacaktır.Rotor kalıcı mıknatısla kurulduğundan, kalıcı mıknatısın manyetik kutbu sabittir, aynı fazın farklı itme kuvvetlerini çeken manyetik kutuplar ilkesine göre, statorda üretilen dönen manyetik alan rotoru döndürmeye zorlar, dönüş rotorun hızı, statorda üretilen dönen kutbun hızına eşittir.
Manyetik alanlar sağlamak için kalıcı mıknatısların kullanılması nedeniyle, rotor işlemi olgun, güvenilir ve boyut olarak esnektir ve tasarım kapasitesi onlarca watt'tan megavatlara kadar küçük olabilir.Aynı zamanda, rotor sabit mıknatıs çiftlerinin sayısını artırarak veya azaltarak, motorun kutup sayısını değiştirmek daha kolaydır, bu da sabit mıknatıslı senkron motorların hız aralığını daha geniş hale getirir.Çok kutuplu sabit mıknatıslı rotorlarda nominal hız, sıradan asenkron motorlarla elde edilmesi zor olan tek bir hane kadar düşük olabilir.
Özellikle düşük hızlı yüksek güçlü uygulama ortamında, sabit mıknatıslı senkron motor, sıradan bir motor artı redüktör ile karşılaştırıldığında çok kutuplu bir tasarımla düşük hızda doğrudan çalıştırılabilir, sabit mıknatıslı senkron motorun avantajları vurgulanabilir .
Başvuru:
Kalıcı mıknatıslı senkron motorlar, petrokimya, kimyasal elyaf, tekstil, makine, elektronik, cam, kauçukta hız kontrol iletim ekipmanı için yaygın olarak kullanılan en iyi açık döngü kademesiz hız kontrol sistemini oluşturmak için frekans dönüştürücülerle birleştirilebilir. ambalaj, baskı, kağıt yapımı, baskı ve boyama, metalurji ve diğer endüstriler.
Avantajlar:
Küçük ve Hafif
Özel elektromanyetik ve yapısal tasarımda hacim-ağırlık oranı %20 azaltılmış, tüm makinenin uzunluğu %10 küçültülmüş ve stator yuvalarının doluluk oranı %90'a yükseltilmiştir.
Son Derece Entegre
Motor ve invertör, motor ve invertör arasındaki harici devre bağlantısından kaçınarak ve sistem ürünlerinin güvenilirliğini artırarak yüksek oranda entegre edilmiştir.
Verimli enerji
Yüksek performanslı nadir toprak kalıcı mıknatıs malzemesi, özel stator yuvası ve rotor yapısı, bu motoru IE4 standardına kadar verimli kılar.
Özel Tasarım
Özel makinelere özel özelleştirilmiş tasarım ve üretim, gereksiz işlevleri ve tasarım marjlarını azaltır ve maliyetleri en aza indirir.
Düşük Titreşim ve Gürültü
Motor doğrudan tahriklidir, ekipman gürültüsü ve titreşimi küçüktür ve inşaat çalışma ortamı üzerindeki etkisi azaltılmıştır.
Bakım gerektirmeyen
Yüksek hızlı dişli parçaları yok, dişli yağını düzenli olarak değiştirmeye gerek yok ve gerçekten bakım gerektirmeyen ekipman.
Bir PM motoru iki ana kategoriye ayrılabilir: yüzey kalıcı mıknatıslı motorlar (SPM) ve dahili sabit mıknatıslı motorlar (IPM).Motor tasarım tiplerinden hiçbiri rotor çubukları içermez.Her iki tip de rotorun içine veya içine yapıştırılmış kalıcı mıknatıslar tarafından manyetik akı üretir.
SPM motorlarında, rotor yüzeyinin dışına yapıştırılmış mıknatıslar bulunur.Bu mekanik montaj nedeniyle, mekanik dayanımları IPM motorlarından daha zayıftır.Zayıflamış mekanik güç, motorun maksimum güvenli mekanik hızını sınırlar.Ek olarak, bu motorlar çok sınırlı manyetik belirginlik (Ld ≈ Lq) sergiler.Rotor terminallerinde ölçülen endüktans değerleri, rotor konumundan bağımsız olarak tutarlıdır.Bire yakın belirginlik oranı nedeniyle, SPM motor tasarımları, tork üretmek için tamamen olmasa da önemli ölçüde manyetik tork bileşenine güvenir.
IPM motorlarında, rotorun kendisine gömülü kalıcı bir mıknatıs bulunur.SPM muadillerinin aksine, kalıcı mıknatısların konumu, IPM motorlarını mekanik olarak çok sağlam ve çok yüksek hızlarda çalışmaya uygun hale getirir.Bu motorlar ayrıca nispeten yüksek manyetik çıkıntı oranlarıyla (Lq > Ld) tanımlanır.Manyetik belirginlikleri nedeniyle, bir IPM motor, motorun hem manyetik hem de relüktans tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir.
