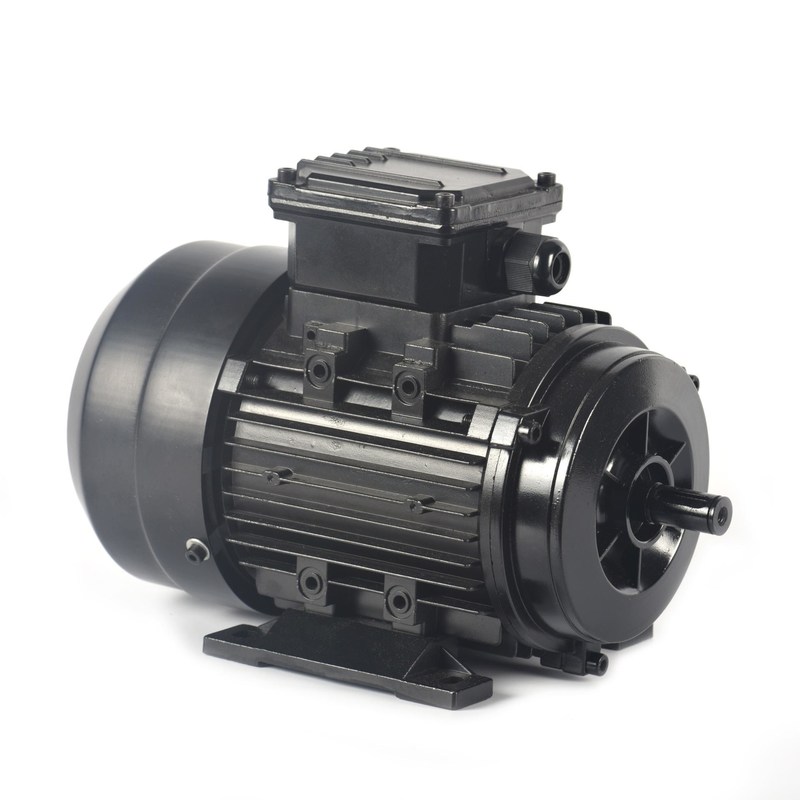

Sıva Üstü Kalıcı Mıknatıslı Senkron Motor Su Soğutma İç PMSM

Neden kalıcı mıknatıslı AC motorları seçtiniz?

Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine göre birkaç avantaj sunar:

Yüksek verimlilik: PMAC motorları, rotor bakır kaybının olmaması ve sarma kaybının azalması nedeniyle yüksek verimlilik göstermektedir.önemli enerji tasarrufları ile sonuçlanır.

Yüksek Güç yoğunluğu: PMAC motorları diğer motor türlerine kıyasla daha yüksek bir güç yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla güç üretebilecekleri anlamına gelir.Bu, yerin sınırlı olduğu uygulamalar için ideal hale getiriyor.

Yüksek tork yoğunluğu: PMAC motorlarının yüksek tork yoğunluğu vardır, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir..

Kısıtlı Bakım: PMAC motorlarının fırçaları olmadığından, daha az bakım gerektirir ve diğer motor türlerine göre daha uzun ömürlüdür.

Geliştirilmiş Kontrol: PMAC motorları, diğer motor türlerine kıyasla daha iyi bir hız ve tork kontrolüne sahiptir ve bu da onları hassas kontrol gerektiren uygulamalar için idealdir.

Çevre dostu: PMAC motorları, nadir toprak metallerini kullandıkları için diğer motor türlerine göre daha çevre dostu motorlardır.Diğer motor türlerine kıyasla daha kolay geri dönüştürülebilen ve daha az atık üreten motorlar.

Genel olarak, PMAC motorlarının avantajları, elektrikli araçlar, endüstriyel makineler ve yenilenebilir enerji sistemleri de dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir seçim haline getirir.


Kalıcı mıknatıslı AC (PMAC) motorlarının geniş bir uygulama yelpazesi vardır:

Endüstriyel Makineler: PMAC motorları, pompalar, kompresörler, fanlar ve alet makineleri gibi çeşitli endüstriyel makine uygulamalarında kullanılır.ve hassas kontrol, bu uygulamaları ideal hale getirir.

Robotik: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve yüksek verimlilik sunan robotik ve otomasyon uygulamalarında kullanılır.ve diğer hareket kontrol sistemleri.

HVAC Sistemleri: PMAC motorları yüksek verimlilik, hassas kontrol ve düşük gürültü seviyeleri sunan ısıtma, havalandırma ve klima (HVAC) sistemlerinde kullanılır.Bu sistemlerde fanlarda ve pompalarda sıklıkla kullanılırlar..

Yenilenebilir Enerji Sistemleri: PMAC motorları, yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sağladığı rüzgar türbini ve güneş izleyicileri gibi yenilenebilir enerji sistemlerinde kullanılır.Genellikle jeneratörlerde ve izleme sistemlerinde kullanılırlar..

Tıbbi Ekipmanlar: PMAC motorları yüksek tork yoğunluğu, hassas kontrol ve düşük gürültü seviyeleri sunan MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Bu makinelerde hareketli parçaları tahrik eden motorlarda sıklıkla kullanılırlar.

Çalışma prensibi
Kalıcı mıknatıslı senkroniz motorun çalışma prensibi senkroniz motora benzer. Senkroniz hızda elektromotor kuvveti üreten dönen manyetik alana bağlıdır.Stator sargısı 3 fazlı besleme vererek enerjikleştirildiğinde, hava boşlukları arasında dönen bir manyetik alan oluşur.

Bu, rotor alanı kutupları döner manyetik alanı senkroniz hızda tutarken ve rotor sürekli dönerken tork üretir.Değişken frekanslı bir güç kaynağı sağlamak gerekir..

EMF ve Döner Eşitliği
Senkronizasyon makinelerinde, faz başına indüklenen ortalama EMF'ye dinamik indüklü EMF denir. Senkronizasyon motorunda, her bir iletken tarafından devrim başına kesilen akım Pφ Weber'dir.
O zaman bir dönüşü tamamlamak için gereken zaman 60/N saniye.

Her bir iletken için indüklenen ortalama EMF,

(PφN / 60) x Zph = (PφN / 60) x 2Tph

Burada Tph = Zph / 2

Bu nedenle, faz başına ortalama EMF,

= 4 x φ x Tph x PN/120 = 4φfTph
Burada Tph = faz başına seri olarak bağlanan dönüşlerin sayısı

φ = Weber'de akış/kutup

P= sayısı.

F= Hz'de frekans

Zph = faz başına seri olarak bağlanan iletkenlerin sayısı = Zph / 3

EMF denklemi, statör üzerindeki bobinlere ve iletkenlere bağlıdır. Bu motor için, dağıtım faktörü Kd ve pitch faktörü Kp de dikkate alınır.

Dolayısıyla, E = 4 x φ x f x Tph xKd x Kp

Kalıcı mıknatıslı senkroniz motorun tork denklemi şöyle verilir:

T = (3 x Eph x Iph x sinβ) / ωm


Yüzey montajlı PMSM
Bu yapıda, mıknatıs rotorun yüzeyine monte edilir.Bu daimi mıknatısın geçirgenliği ve hava boşluğu aynı olduğundan tekdüze bir hava boşluğu sağlarHiç isteksiz tork, yüksek dinamik performans ve robotik ve araç sürücüleri gibi yüksek hızlı cihazlar için uygundur.

Gömülü PMSM veya İç PMSM
Bu tip yapıda, kalıcı mıknatıs aşağıdaki resimde gösterildiği gibi rotora yerleştirilmiştir.Reluctance tork motorun çıkışından kaynaklanır.

Neden SPM yerine IPM motoru seçmelisiniz?

1Yüksek tork, manyetik torkun yanı sıra isteksiz tork kullanılarak elde edilir.

2IPM motorları geleneksel elektrikli motorlara kıyasla %30 daha az güç tüketir.

3Mekanik güvenlik, SPM'nin aksine, santrifüj kuvveti nedeniyle mıknatıs ayrılmaz.

4Vektör kontrolü kullanarak iki tür tork'u kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.

Kalıcı mıknatıslı senkron motorun çalışması:
Kalıcı mıknatıs sinkroni motorunun çalışması, geleneksel motorlarla karşılaştırıldığında çok basit, hızlı ve etkilidir.PMSM'nin çalışması statörün dönen manyetik alanına ve rotörün sabit manyetik alanına bağlıdırKalıcı mıknatıslar, sabit manyetik akış yaratmak ve senkroniz hızda çalışmak ve kilitlemek için rotor olarak kullanılır.

Fazor grupları statörün sargılarını birbirine bağlayarak oluşur.ve çift ve tek fazlıHarmonik voltajları azaltmak için sargılar birbirleriyle kısa bir süre sarılmalıdır.

3 fazlı AC beslenmesi statora verildiğinde, dönen bir manyetik alan yaratır ve rotorun kalıcı mıknatısı nedeniyle sabit manyetik alan indükse edilir.Bu rotor senkronizm ile çalışır senkronizasyon hızıPMSM'nin tüm çalışması, statör ve rotör arasındaki hava boşluğuna bağlıdır.

Eğer hava boşluğu büyükse, motorun rüzgar kaybı azalır.Kalıcı mıknatıs sinkronizasyon motorları kendiliğinden başlayan motorlar değildir.Bu yüzden statörün değişken frekansını elektronik olarak kontrol etmek gerekir.


Avantajlar

Kalıcı mıknatıslı senkron motorun avantajları şunlardır:

Yüksek hızlarda daha yüksek verimlilik sağlar

Farklı paketlerde küçük boyutlarda mevcuttur.

bakım ve kurulum indüksiyon motoruna göre çok daha kolaydır.

düşük hızlarda tam tork tutma kapasitesine sahip

yüksek verimlilik ve güvenilirlik

Düz bir tork ve dinamik performans sağlar

Dezavantajları

Kalıcı mıknatıslı senkron motorların dezavantajları şunlardır:

Bu tür motorlar indüksiyon motorlarına kıyasla çok pahalıdır

Bir şekilde çalıştırılması zor çünkü kendiliğinden çalışmayan motorlar değiller.

Bir kalıcı mıknatıs sinkroniz motoru başlatmanın birçok yolu vardır, bunlar arasında doğrudan başlatma, kendi kendini birleştiren dekompresyon başlatma, Y-Δ dekompresyon başlatma, yumuşak başlatma, inverter başlatma vb. vardır.Aralarındaki fark nedir??

1Şebeke kapasitesi ve yükü tam voltajlı direkt çalışmaya izin verdiğinde, tam voltajlı direkt çalıştırma dikkate alınabilir.ve yüksek ekonomiBu motorlar küçük motorları çalıştırmak için kullanılır.

2. otomatik şanzıman basıncı azaltmak için otomatik şanzımanın multi-dokunma kullanarak başlar,Sadece farklı yüklerin ihtiyaçlarını karşılamakla kalmaz aynı zamanda başlangıç tork daha büyük olacaktırBu bir dekompresyon başlangıç yöntemidir ve genellikle yüksek kapasiteli motorları çalıştırmak için kullanılır.

3. Y-Δ normal çalışmaya başlar. sinkroniz motor sinek kafesine sarılır ve delta statörüne bağlanır.ve sonra başlattıktan sonra delta ile bağlantılı, başlangıç akımı azaltılabilir ve elektrik şebekesine olan etkisi hafifletilebilir. Bu başlangıç moduna yıldız-delta dekompresyon başlangıcı veya yıldız-delta başlangıcı (Y-delta başlangıcı) denir.Yüksüz veya hafif yükle çalıştırmaya uygundur.Diğer herhangi bir dekompresyon başlangıcı ile karşılaştırıldığında, en basit yapısına sahiptir ve ayrıca daha ucuz.kalıcı mıknatıs sinkroniz motoru, yük hafif olduğunda yıldız bağlantılı modda çalıştırılabilir.Bu sırada, nominal tork ve yük eşleştirilebilir, böylece motorun verimliliği iyileştirilebilir ve güç tüketimi tasarruf edilebilir.

4Yumuşak başlatıcı, motorun voltaj düzenleme başlangıcını gerçekleştirmek için silikon kontrollü düzleticinin faz değişimi voltaj düzenleme ilkesini benimser.Bu esas olarak kalıcı mıknatıs senkroniz motorun başlangıç kontrolü için kullanılır, iyi bir başlangıç etkisi ve yüksek maliyetle.

5Frekans dönüştürücü, en yüksek teknik içeriğe, en tam kontrol işlevlerine ve modern motor kontrolü alanında en iyi kontrol etkisine sahip bir motor kontrol cihazıdır.Sürekli mıknatıs sinkronizasyon motorun hızını ve torkunu güç şebekesi frekansını değiştirerek ayarlar., ve esas olarak hız düzenlemesi ve yüksek hız kontrolü için yüksek gereksinimleri gerektiren alanlarda kullanılır.

Dekompresyon başlangıcı, yaygın bir yıldız-delta başlangıcı, dezavantajı başlangıç torkunun küçük olmasıdır, yalnızca boş yük veya hafif yükle başlatmaya uygundur.Başlama saatini ve başlangıç torkunu ayarlayabilirsiniz, yumuşak başlangıç ve yumuşak durma gerçekleştirebilir ve başlangıç akımı sınırlayabilir, fiyat ılımlıdır.ayarlanan zamana göre sorunsuz bir şekilde başlatın ve ekipmanın ayarlanan frekansta çalışmasına izin verin., fiyatı yüksek.
