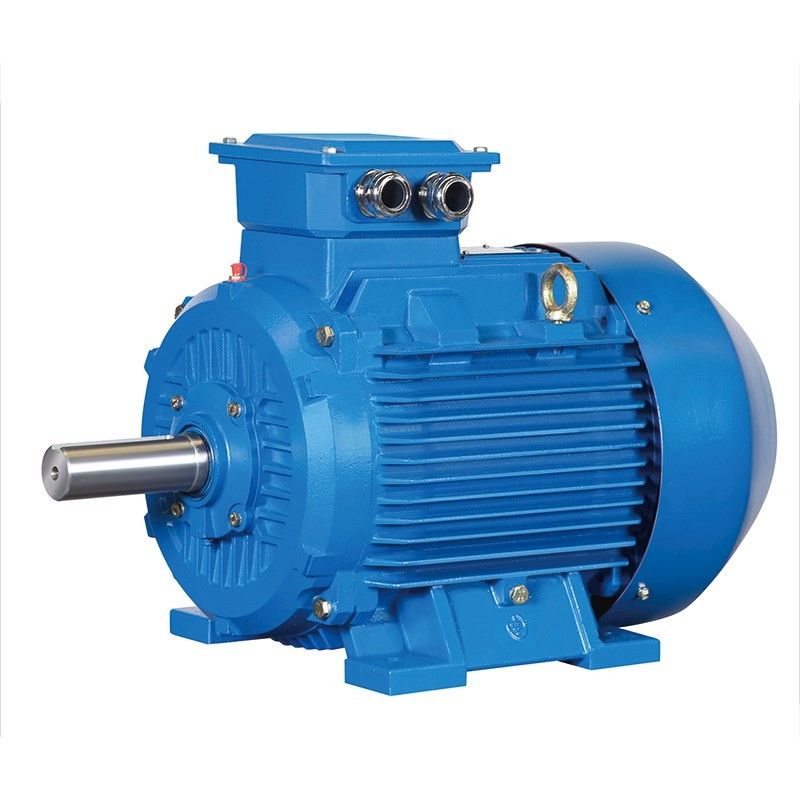

Ultra Düşük Hızlı 3 Fazlı Senkron Motor Üreticileri 380V IPM Motor

Nadir Toprak Daimi Mıknatıslı Motorların Avantajları:

Yüksek verimlilik: Asenkron motorun verimlilik eğrisi genellikle nominal yükün %60'ının altına daha hızlı düşer ve hafif yükte verimlilik çok düşüktür.Nadir toprak sabit mıknatıslı motorun verimlilik eğrisi yüksek ve düzdür ve nominal yükün %20~%120'sinde yüksek verimlilik alanındadır.

Yüksek güç faktörü: Nadir toprak sabit mıknatıslı senkron motorun güç faktörünün ölçülen değeri, 1.0 sınır değerine yakındır.Güç faktörü eğrisi, verimlilik eğrisi kadar yüksek ve düzdür.Güç faktörü yüksektir.Alçak gerilim reaktif güç kompanzasyonu gerekli değildir ve güç dağıtım sistemi kapasitesinin tamamı kullanılır.

Stator akımı küçük: Rotorun uyarma akımı yoktur, reaktif güç azalır ve stator akımı önemli ölçüde azalır.Aynı kapasitedeki asenkron motora göre stator akım değeri %30 ile %50 arasında azaltılabilir.Aynı zamanda, stator akımı büyük ölçüde azaldığından, motor sıcaklık artışı azalır ve yatak gresi ve yatak ömrü uzar.

Yüksek adım dışı tork ve içeri çekme torku: Nadir toprak sabit mıknatıslı senkron motorlar, daha yüksek adım dışı torka ve içeri çekme torkuna sahiptir, bu da motorun daha yüksek yük kapasitesine sahip olmasını ve sorunsuz bir şekilde senkronizasyona çekilebilmesini sağlar.

PM motorlarının akı zayıflaması/yoğunlaştırılması

Sabit mıknatıslı bir motorda akı, mıknatıslar tarafından üretilir.Akı alanı, artırılabilen veya karşı çıkabilen belirli bir yolu takip eder.Akı alanını artırmak veya yoğunlaştırmak, motorun tork üretimini geçici olarak artırmasına izin verecektir.Akı alanına karşı koymak, motorun mevcut mıknatıs alanını geçersiz kılacaktır.Azaltılmış mıknatıs alanı, tork üretimini sınırlayacak, ancak ters emf voltajını azaltacaktır.Azaltılmış ters emf voltajı, motoru daha yüksek çıkış hızlarında çalışmaya itmek için voltajı serbest bırakır.Her iki çalışma türü de ek motor akımı gerektirir.Motor kontrolörü tarafından sağlanan d ekseni boyunca motor akımının yönü, istenen etkiyi belirler.

Sabit Mıknatıslı Motor ile Asenkron Motor Arasındaki Farklar:

01. Rotor Yapısı

Asenkron motor: Rotor, bir demir çekirdek ve bir sargıdan oluşur, esas olarak sincap kafesli ve tel sargılı rotorlardır.Bir sincap kafesli rotor, alüminyum çubuklarla dökülmüştür.Statoru kesen alüminyum çubuğun manyetik alanı rotoru çalıştırır.

PMSM Motoru: Kalıcı mıknatıslar, rotorun manyetik kutuplarına gömülüdür ve aynı fazın manyetik kutuplarının farklı itmeleri çekmesi ilkesine göre statorda üretilen dönen manyetik alan tarafından döndürülmek üzere tahrik edilir.

02. Verimlilik

Asenkron motorlar: Belirli bir miktarda enerji kaybı, motor reaktif akımı ve düşük güç faktörü ile sonuçlanan şebeke uyarımından akımı emme ihtiyacı.

PMSM Motor: Manyetik alan kalıcı mıknatıslar tarafından sağlanır, rotorun heyecan verici akıma ihtiyacı yoktur ve motor verimliliği artırılır.

03. Hacim ve Ağırlık

Yüksek performanslı sabit mıknatıslı malzemelerin kullanılması, sabit mıknatıslı senkron motorların hava boşluğu manyetik alanını asenkron motorlardan daha büyük hale getirir.Asenkron motorlara kıyasla boyut ve ağırlık azaltılmıştır.Asenkron motorlardan bir veya iki kasa daha küçük olacaktır.

04. Motor Başlangıç ​​Akımı

Asenkron motor: Doğrudan güç frekansı elektriği ile başlatılır ve başlangıç ​​akımı büyüktür, bu da anma akımının 5 ila 7 katına ulaşabilir, bu da elektrik şebekesi üzerinde anında büyük bir etkiye sahiptir.Büyük başlatma akımı, stator sargısının kaçak direnci voltaj düşüşünün artmasına neden olur ve başlatma torku küçüktür, bu nedenle ağır hizmet başlatma elde edilemez.Sürücü kullanılsa bile, yalnızca nominal çıkış akımı aralığında çalışabilir.

PMSM Motoru: Redüktörün nominal çıkış gereksinimlerinden yoksun olan özel bir kontrolör tarafından çalıştırılır.Gerçek başlangıç ​​akımı küçüktür, akım yüke göre kademeli olarak artar ve başlangıç ​​torku büyüktür.

05. Güç Faktörü

Asenkron motorların güç faktörü düşüktür, elektrik şebekesinden büyük miktarda reaktif akım emmeleri gerekir, asenkron motorların büyük başlangıç ​​akımı elektrik şebekesi üzerinde kısa süreli bir etkiye neden olur ve uzun süreli kullanım belirli hasarlara neden olur. elektrik şebekesi ekipmanına ve transformatörlere.Güç şebekesinin kalitesini sağlamak ve ekipman kullanım maliyetini artırmak için güç kompanzasyon birimleri eklemek ve reaktif güç kompanzasyonu yapmak gereklidir.

Kalıcı mıknatıslı senkron motorun rotorunda indüklenen akım yoktur ve motorun güç faktörü yüksektir, bu da güç şebekesinin kalite faktörünü artırır ve bir kompansatör takma ihtiyacını ortadan kaldırır.

06. Bakım

Asenkron motor + redüktör yapısı, titreşim, ısı, yüksek arıza oranı, büyük yağ tüketimi ve yüksek manuel bakım maliyeti üretecektir;belirli aksama süresi kayıplarına neden olacaktır.

Üç fazlı Kalıcı mıknatıslı senkron motor, ekipmanı doğrudan çalıştırır.Redüktör ortadan kaldırıldığı için motor çıkış hızı düşüktür, mekanik gürültü düşüktür, mekanik titreşim küçüktür ve arıza oranı düşüktür.Tahrik sisteminin tamamı neredeyse bakım gerektirmez.

Motor, nadir toprak neodimiyum demir bor sabit mıknatıslı malzemelerle tahrik edilir ve sabit mıknatıslı özel bir frekans dönüştürücü ile beslenir.Büyük başlangıç ​​torku, geniş hız aralığı, kompakt yapı, küçük boyut, hafiflik, düşük gürültü, yüksek güç faktörü ve yüksek verimlilik özelliklerine sahiptir.Yüksek verimli ve enerji tasarruflu hava kompresörleri için ideal bir güç seçimidir.
