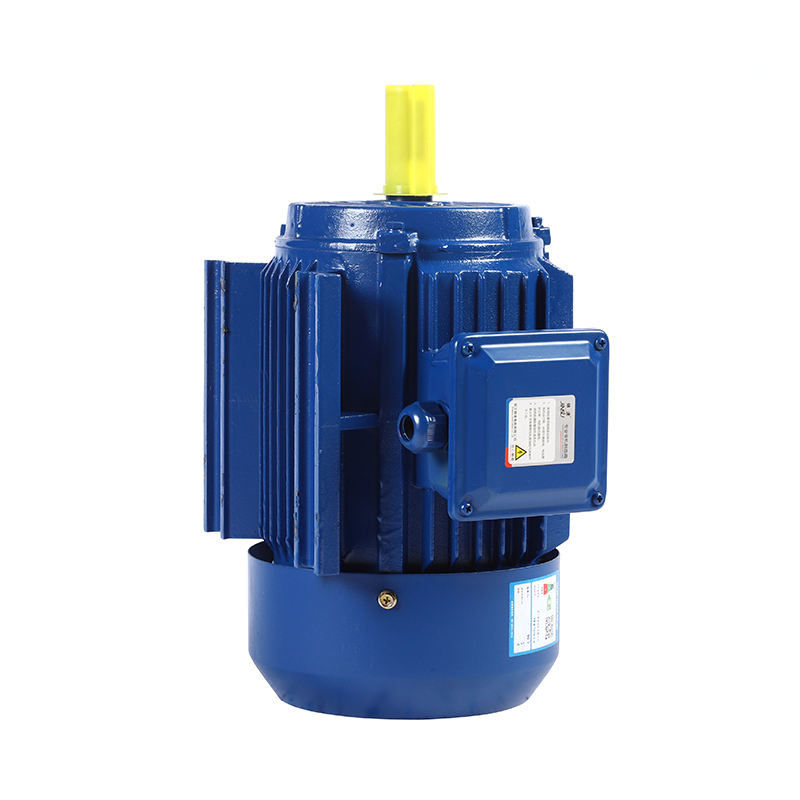

Doğrudan Tahrikli Neodimyum Mıknatıslı Motor IP54 90kw Değişken Hızlı AC Motor

Genel sanayi sektöründe, düşük voltajlı (380/660/1140V) yüksek verimli asenkron motorların değiştirilmesiyle sistem %5 ila %30 enerji tasarrufu sağlar ve yüksek voltajlı (6kV/10kV) yüksek verimli asenkron motorlar , sistem %2 ila %10 arasında tasarruf sağlar.

Neden sabit mıknatıslı ac motorları seçmelisiniz?

Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine göre çeşitli avantajlar sunar:

Yüksek verim: PMAC motorları, rotor bakır kayıplarının olmaması ve sargı kayıplarının azalması nedeniyle oldukça verimlidir.%97'ye varan verimlilik elde edebilirler ve bu da önemli ölçüde enerji tasarrufu sağlar.

Yüksek Güç Yoğunluğu: PMAC motorları, diğer motor türlerine kıyasla daha yüksek güç yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla güç üretebilecekleri anlamına gelir.Bu, onları alanın sınırlı olduğu uygulamalar için ideal hale getirir.

Yüksek Tork Yoğunluğu: PMAC motorları yüksek tork yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir.Bu, onları yüksek torkun gerekli olduğu uygulamalar için ideal hale getirir.

Azaltılmış Bakım: PMAC motorlarının fırçası olmadığı için diğer motor tiplerine göre daha az bakım gerektirir ve daha uzun ömürlüdür.

Gelişmiş Kontrol: PMAC motorları, diğer motor tiplerine kıyasla daha iyi hız ve tork kontrolüne sahiptir, bu da onları hassas kontrolün gerekli olduğu uygulamalar için ideal kılar.

Çevre dostu: PMAC motorları, geri dönüşümü daha kolay olan ve diğer motor türlerine göre daha az atık üreten nadir toprak metalleri kullandıkları için diğer motor türlerine göre daha çevre dostudur.

Genel olarak, PMAC motorlarının avantajları, onları elektrikli araçlar, endüstriyel makineler ve yenilenebilir enerji sistemleri dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir seçim haline getiriyor.

Başvuru:

Kalıcı mıknatıslı senkron motorlar, petrokimya, kimyasal elyaf, tekstil, makine, elektronik, cam, kauçukta hız kontrol iletim ekipmanı için yaygın olarak kullanılan en iyi açık döngü kademesiz hız kontrol sistemini oluşturmak için frekans dönüştürücülerle birleştirilebilir. ambalaj, baskı, kağıt yapımı, baskı ve boyama, metalurji ve diğer endüstriler.

Sabit mıknatıslı bir motor (PM olarak da adlandırılır) iki ana kategoriye ayrılabilir: Dahili Daimi Mıknatıs (IPM) ve Yüzey Daimi Mıknatısı (SPM).Her iki tip de rotorun içine veya içine yapıştırılmış kalıcı mıknatıslar tarafından manyetik akı üretir.

SPM

YÜZEY KALICI Mıknatıs

Rotor çevresine kalıcı mıknatısların tutturulduğu bir motor tipi.

SPM motorlarının rotor yüzeyinin dışına yapıştırılmış mıknatısları vardır, mekanik güçleri IPM'den çok daha zayıftır.Zayıflamış mekanik güç, motorun maksimum güvenli mekanik hızını sınırlar.Ek olarak, bu motorlar çok sınırlı manyetik belirginlik (Ld ≈ Lq) sergiler.Rotor terminallerinde ölçülen endüktans değerleri, rotor konumundan bağımsız olarak tutarlıdır.Bire yakın belirginlik oranı nedeniyle, SPM motor tasarımları, tork üretmek için tamamen olmasa da önemli ölçüde manyetik tork bileşenine güvenir.

IPM

İÇ KALICI Mıknatıs

Kalıcı mıknatıslarla gömülü bir rotoru olan bir motor tipine IPM denir.

IPM motorlarında, rotorun kendisine gömülü kalıcı bir mıknatıs bulunur.SPM muadillerinin aksine, kalıcı mıknatısların konumu, IPM motorlarını mekanik olarak çok sağlam ve çok yüksek hızlarda çalışmaya uygun hale getirir.Bu motorlar ayrıca nispeten yüksek manyetik çıkıntı oranlarıyla (Lq > Ld) tanımlanır.Manyetik belirginlikleri nedeniyle, bir IPM motor, motorun hem manyetik hem de relüktans tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir.

SPM yerine neden bir IPM motoru seçmelisiniz?

1. Manyetik torka ek olarak relüktans torku kullanılarak yüksek tork elde edilir.

2. IPM motorları, geleneksel elektrik motorlarına kıyasla %30'a kadar daha az güç tüketir.

3. Bir SPM'den farklı olarak, mıknatıs merkezkaç kuvveti nedeniyle ayrılmayacağından mekanik güvenlik iyileştirilir.

4. Vektör kontrolünü kullanarak iki tür torku kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.

Fırçasız kalıcı mıknatıslı (PM) motorlar bir AC güç kaynağıyla çalışır, bu nedenle genellikle PMAC motorları olarak adlandırılırlar.Kalıcı mıknatısların kullanılması, iletkenlere (rotor çubukları) olan ihtiyacı ortadan kaldırır, böylece rotor kayıpları ortadan kaldırılır.Bu tasarım, yüksek verimliliği, düşük hızı ve yüksek torku tek bir pakette birleştirmeyi mümkün kılar.Küçük motor boyutları için, PM motorunun verimliliği, aynı yük noktasında eski, standart verimliliğe sahip motorlardan %10 ila %15 daha fazla olabilir.Bu verimlilik kazanımları, tipik motor yüklerinin tüm aralığını kapsar.

Motorun verimliliği nasıl artırılır?

Motorun verimini arttırmak için esas olan motor kayıplarını azaltmaktır.Motor kaybı, mekanik kayıp ve elektromanyetik kayıp olarak ikiye ayrılır.Örneğin, bir AC asenkron motor için, manyetik alan demirdeyken, akım stator ve rotor sargılarından geçer, bu da bakır kaybına ve iletken kaybına neden olur.Girdap akımlarının histerezis kaybına neden olmasına neden olacak, hava manyetik alanının yüksek harmonikleri yükte başıboş kayıplar oluşturacak ve yatakların ve fanların dönüşü sırasında aşınma kayıpları olacaktır.

Rotor kaybını azaltmak için rotor sargısının direncini azaltabilir, düşük dirençli nispeten kalın bir tel kullanabilir veya rotor yuvasının kesit alanını artırabilirsiniz.Tabii malzeme çok önemli.Bakır rotorların koşullu üretimi, kayıpları yaklaşık %15 oranında azaltacaktır.Mevcut asenkron motorlar temel olarak alüminyum rotorlardır, bu nedenle verimlilik o kadar yüksek değildir.

Benzer şekilde, statorda, statorun yuva yüzünü artırabilen, stator yuvasının tam yuva oranını artırabilen ve stator sargısının uç uzunluğunu kısaltabilen bakır kaybı vardır.Stator sargısını değiştirmek için kalıcı bir mıknatıs kullanılırsa, akımın geçmesine gerek yoktur.Tabii ki, verimlilik bariz bir şekilde geliştirilebilir, bu da senkron motorun asenkron motordan daha verimli olmasının temel sebebidir.

Motorun demir kaybı için, histerezis kaybını azaltmak için yüksek kaliteli silikon çelik saclar kullanılabilir veya manyetik akı yoğunluğunu azaltabilen ve ayrıca yalıtım kaplamasını artırabilen demir çekirdeğin uzunluğu uzatılabilir. .Ayrıca ısıl işlem süreci de kritiktir.

Motorun havalandırma performansı daha önemlidir.Sıcaklık yüksek olduğunda, kayıp elbette büyük olacaktır.Sürtünme kaybını azaltmak için ilgili soğutma yapısı veya ek soğutma yöntemi kullanılabilir.

Yüksek dereceli harmonikler, sargıda ve demir çekirdekte başıboş kayıplar üreterek stator sargısını iyileştirebilir ve yüksek dereceli harmoniklerin üretimini azaltabilir.Rotor yuvasının yüzeyinde de yalıtım işlemi yapılabilir ve manyetik yuva etkisini azaltmak için manyetik yuva çamuru kullanılabilir.

Bir sürücü veya kontrolör ihtiyacı nedeniyle, değişken hızlı PMAC motorları, sabit hızlı Premium Verimlilik endüksiyon motorlarından çok daha pahalıya mal olur.PM motorları değişken hız kapasitesine sahiptir, ancak, yeni bir Premium Verimlilik invertör görev motorunu kontrol eden elektronik darbe genişliği modülasyonlu değişken frekanslı sürücü (VFD) için eşdeğer değiştirmeler de vardır.Değişken akışlı uygulamalarda sabit hızlı motorları değiştirirken, PMAC motorunun değişken hız kapasitesinden kaynaklanan enerji tasarrufu, motorun kendisinin artan verimliliğinden kaynaklanan tasarrufları büyük ölçüde aşacaktır.Sabit mıknatıslı motorlar, tüm çalışma aralıklarında gelişmiş verimlilik sağlar ve Uluslararası Elektroteknik Komisyonu (IEC) IE4 verimlilik standartlarını karşılar veya aşar.
