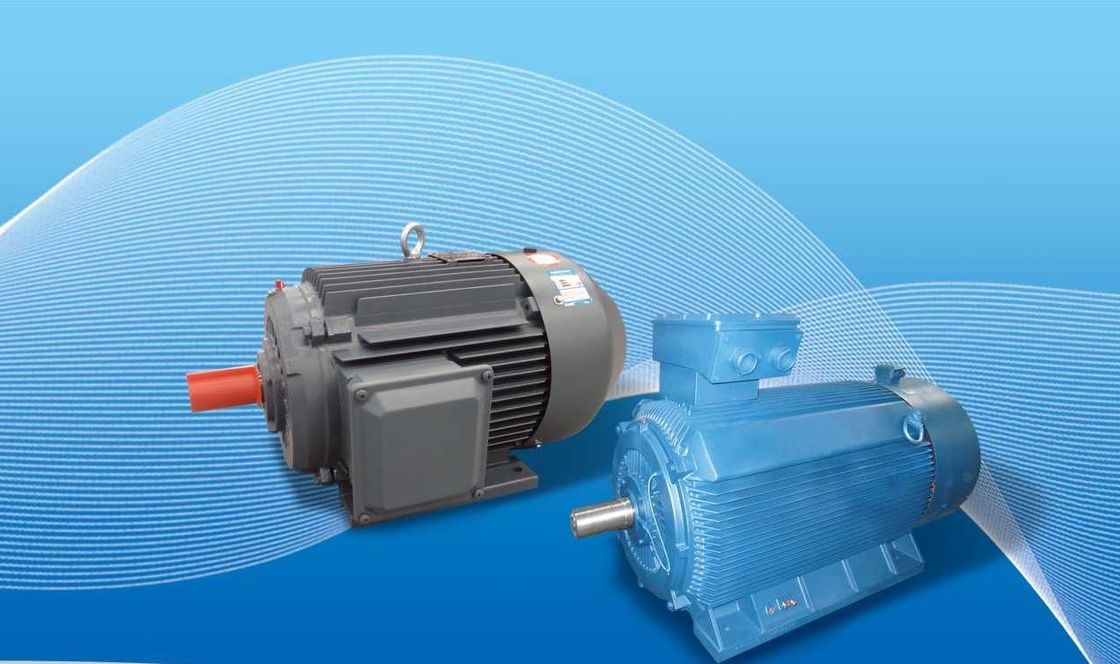

Karıştırma Tankı İçin Değişken Hızlı Kalıcı Mıknatıslı AC Motor

Genel endüstri sektöründe, düşük voltajlı 380/660/1140V yüksek verimli asinkron motorların değiştirilmesi, sistem %5 ila %30 enerji tasarrufu sağlar.ve yüksek gerilimli ((6kV/10kV) yüksek verimli asinkron motorlar, sistem %2'den%10'a kadar tasarruf eder.

Kalıcı mıknatıs motorlarının avantajları:

1Yüksek verimlilik: Kalıcı mıknatıs motorları yüksek verimlilikleriyle bilinir. Kalıcı mıknatısların kullanımı ayrı bir uyarım sarmalına ihtiyaç duyulmasını ortadan kaldırır.Heyecanla ilişkili enerji kaybını azaltmakBu, daha iyi verimliliğe ve daha az enerji tüketimine yol açar, bu da kalıcı mıknatıs motorlarını diğer motor türlerine göre daha enerji verimli hale getirir.

2Yüksek Güç yoğunluğu: Kalıcı mıknatıs motorları yüksek bir güç yoğunluğuna sahiptir, yani boyutlarına ve ağırlıklarına göre yüksek miktarda tork sağlayabilirler.Bu, yer ve ağırlığın sınırlı olduğu uygulamalar için idealdir, örneğin elektrikli araçlarda veya küçük ölçekli makinelerde.

3Kompakt ve Hafif: Bir uyarılma bobininin yokluğu ve kalıcı mıknatısların kullanımı, kalıcı mıknatıs motorlarının kompakt ve hafif tasarımına katkıda bulunur.Bu, onları çeşitli sistemlere entegre etmeyi kolaylaştırır ve uygulamanın genel ağırlığını azaltır..

4. Dayanıklı mıknatıs motorları genellikle diğer motor türlerine kıyasla daha hızlı bir dinamik tepkiye sahiptir. Hızlandırabilir, yavaşlatabilir ve yön değiştirebilirler.Motor hızının ve konumunun kesin ve hızlı kontrolünü gerektiren uygulamalar için uygun hale getirmek.

5. Azaltılmış Bakım: Kalıcı mıknatıs motorları, diğer motor türlerine kıyasla daha az parçaya sahiptir ve bu da bakım gereksinimlerini azaltır.Düzenli fırça değiştirmeye veya komutatör bakımına gerek yoktur.Bu, daha düşük bakım maliyetlerine ve daha fazla güvenilirliğe yol açar.

6Geniş Hız aralığı: Kalıcı mıknatıs motorları, verimliliği veya performansı feda etmeden düşük hızlardan yüksek hızlara kadar geniş bir hız aralığında çalışabilir.Bu çok yönlülük onları çeşitli uygulamalar için uygun kılar, hem düşük hızlı hem de yüksek hızlı makineler dahil.

Kalıcı mıknatıs motorlarının spesifik avantajlarının, uygulamaya ve motorun spesifik tasarımına ve konfigürasyonuna bağlı olarak değişebileceğini belirtmek önemlidir.Yüksek verimlilikleri, kompaktluk, güç yoğunluğu ve düşük bakım gereksinimleri, onları birçok endüstriyel, ticari ve otomotiv uygulamasında tercih edilen bir seçim haline getirir.

Uygulama:

Kalıcı mıknatıslı senkron motorlar, en iyi açık döngü, adımsız hız kontrol sistemini oluşturmak için frekans dönüştürücüleriyle birleştirilebilir.Petrokimya sektöründe hız kontrolü iletim ekipmanlarında yaygın olarak kullanılan, kimyasal lif, tekstil, makine, elektronik, cam, kauçuk, ambalaj, baskı, kağıt üretimi, baskı ve boyama, metalürji ve diğer endüstriler.

Kalıcı mıknatıs motoru (PM olarak da adlandırılır) iki ana kategoriye ayrılabilir: İç Kalıcı Mıknatıs (IPM) ve Yüzey Kalıcı Mıknatıs (SPM).Her iki tip de rotora veya içine yerleştirilen kalıcı mıknatıslar tarafından manyetik akış üretir.

SPM

YÜZELİ DURUMAN MİGNET

Daimi mıknatısların rotor çevresine bağlandığı bir motor tipi.

SPM motorları rotor yüzeyinin dışına yerleştirilmiş mıknatıslara sahiptir, mekanik dayanıklılıkları IPM'den çok daha zayıf.Zayıf mekanik kuvvet motorun maksimum güvenli mekanik hızını sınırlandırır.Ek olarak, bu motorlar çok sınırlı manyetik çıkıntı gösterir (Ld ≈ Lq). Rotor terminallerinde ölçülen indüktansa değerleri, rotor konumundan bağımsız olarak tutarlıdır.Birliğe yakın bir çıkış oranı nedeniyle, SPM motor tasarımları, tam olarak değilse de, manyetik tork bileşenine tork üretmek için önemli ölçüde bağlıdır.

IPM

İç mekan daimi mıknatıs

Daimi mıknatıslarla yerleştirilmiş bir rotora sahip bir motor türüne IPM denir.

IPM motorları rotörün içine yerleştirilmiş bir kalıcı mıknatıs vardır.ve çok yüksek hızlarda çalışmaya uygunBu motorlar da nispeten yüksek manyetik çıkıntı oranları (Lq > Ld) ile tanımlanır.Bir IPM motoru, motorun hem manyetik hem de isteksizlik tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir..

Neden SPM yerine IPM motoru seçmelisiniz?

1Yüksek tork, manyetik torkun yanı sıra isteksiz tork kullanılarak elde edilir.

2IPM motorları geleneksel elektrikli motorlara kıyasla %30 daha az güç tüketir.

3Mekanik güvenlik, SPM'nin aksine, santrifüj kuvveti nedeniyle mıknatıs ayrılmaz.

4Vektör kontrolü kullanarak iki tür tork'u kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.

Fırçasız kalıcı mıknatıs (PM) motorları AC güç kaynağı ile çalışır, bu nedenle genellikle PMAC motorları olarak adlandırılır.Kalıcı mıknatısların kullanımı, rotor kayıplarının ortadan kalkması için iletkenlere (rotor çubuklarına) olan ihtiyacı ortadan kaldırırBu tasarım, yüksek verimlilik, düşük hız ve yüksek tork'u tek bir pakette birleştirmeyi mümkün kılar.Aynı yük noktasında standart verimlilik motorlarıBu verimlilik artışları, tipik motor yüklerinin tüm aralığında geçerlidir.

Motorun verimliliğini nasıl artırırız?

Motorun verimliliğini artırmak için, motorun kaybını azaltmak önemlidir.Bir AC asinkron motor için, akım statör ve rotor sargılarından geçer, bu da manyetik alanın demirde olduğu sürece bakır kaybı ve iletken kaybı meydana getirir.Bu, girdap akımlarının histerezi kaybına neden olmasını sağlayacaktır., hava manyetik alanının yüksek harmonikleri, yük üzerinde kaybolan kayıplar yaratacak ve rulmanların ve fanların dönüşü sırasında aşınma kayıpları olacaktır.

Rotor kaybını azaltmak için, rotor sargısının direncini azaltabilir, düşük dirençli nispeten kalın bir tel kullanabilir veya rotor yuvasının kesit alanını artırabilirsiniz.Tabii ki., malzeme çok önemlidir. bakır rotorların koşullu üretimi kayıpları yaklaşık% 15 oranında azaltacaktır.Bu yüzden verimlilik o kadar da yüksek değil..

Benzer şekilde, statorda bakır kaybı vardır, bu da statörün yuva yüzünü artırabilir, statör yuvasının tam yuva oranını artırabilir ve statör sargısının son uzunluğunu kısaltabilir.Eğer statör sargısını değiştirmek için kalıcı bir mıknatıs kullanılırsaTabii ki, verimlilik açıkça arttırılabilir, bu da senkron motorun asinkron motordan daha verimli olmasının temel nedeni.

Motorun demir kaybı için, histerezi kaybını azaltmak için yüksek kaliteli silikon çelik levhalar kullanılabilir veya demir çekirdeğinin uzunluğu uzatılabilir.manyetik akış yoğunluğunu azaltabilenAyrıca, ısı işleme süreci de kritiktir.

Motorun havalandırma performansı daha önemlidir.Karşılıklı soğutma yapısı veya ek soğutma yöntemi sürtünme kaybını azaltmak için kullanılabilir.

Yüksek düzenli harmonikler, statör sargısını iyileştirebilecek ve yüksek düzenli harmoniklerin üretimini azaltabilecek sarma ve demir çekirdeğinde kaybolan kayıplar üretir.İzolasyon işlemi de rotor yuvasının yüzeyinde yapılabilir, ve manyetik yuva çamurları manyetik yuva etkisini azaltmak için kullanılabilir.

Bir sürücü veya denetleyicinin gerekliliği nedeniyle, değişken hızlı PMAC motorları, sabit hızlı Premium Verimlilik indüksiyon motorlarından çok daha pahalıdır.Aynı şekilde yeni Premium Efficiency inverter görevi motorunu kontrol eden elektronik atış genişliği modüle edilmiş değişken frekans sürücüsü (VFD) için eşdeğer yedekler de vardır.Değişken akış uygulamalarında sabit hız motorlarını değiştirirken,PMAC motorunun değişken hız kapasitesinden kaynaklanan enerji tasarrufu, motorun kendi verimliliğinin arttığından kaynaklanan tasarrufları büyük ölçüde aşacaktır.Kalıcı mıknatıs motorları, tüm çalışma aralıkları boyunca daha iyi bir verimlilik sağlar ve Uluslararası Elektroteknik Komisyonu (IEC) IE4 verimlilik standartlarını karşılar veya aşar.
