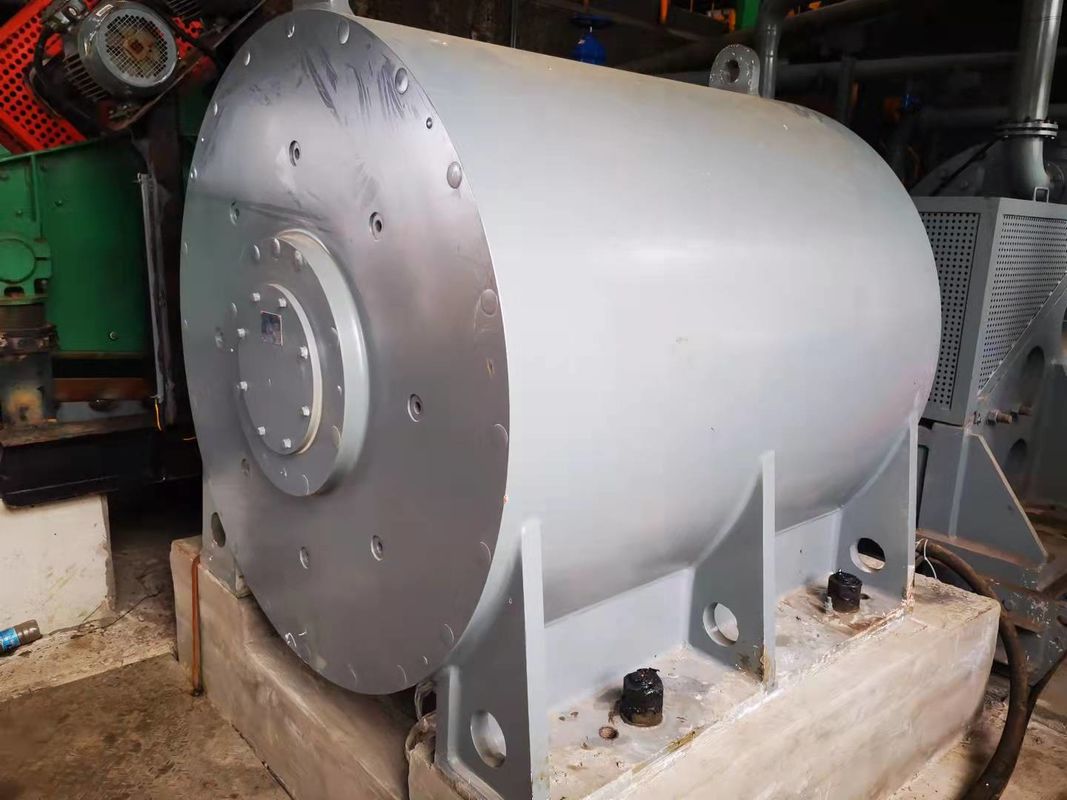

AC Senkron Sabit Mıknatıslı Motor Yüksek Tork Düşük Hızlı Doğrudan Tahrik

Doğrudan tahrik tipi Özel sabit mıknatıslı motordoğrudan tahrikbantlı konveyör için:

Bantlı konveyörler için özel düşük hızlı yüksek güçlü sürekli mıknatıslı tahrik sistemi, yük ekipmanını doğrudan tahrik eden yüksek verimli ve enerji tasarruflu bir doğrudan tahrikli elektrikli tahrik sistemidir.Geleneksel asenkron motordan farklı olarak sistem seçimi, gerçek ekipman hız aralığına ve ekipman yük torkuna bağlıdır.Belirli seçim kuralları aşağıdaki gibidir:

Hız aralığı gerçek talebe en yakın ve daha az olmayan motor tahrik sistemini seçmek için, bant hızına ve bantlı konveyörün rulo dış çapına göre motor hız aralığını belirleyin.Standart nominal hız 0~60 dev/dak, 0~75 dev/dak, 0~90 dev/dak'dır ve diğer hız aralıkları müşterilerin gerçek gereksinimlerine göre ayarlanabilir ve özelleştirilebilir.

Uygun sabit mıknatıslı tahrik sistemini seçmek için önce bantlı konveyörün gerektirdiği torku onaylayın.Ekipmanın gerçek torku, geleneksel bir asenkron motorun parametrelerine ve redüktörün hız oranına göre de hesaplanabilir.

Motorun anma gerilimini belirleyin.30000N.m tork altındaki motorun ortak voltajı 380V, 660V ve 1140V'dir.30000N.m torkun üzerindeki motor voltajı 1140V, 3300V, 6kV ve 10kV'dir.Diğer voltaj seviyeleri müşteri ihtiyaçlarına göre özelleştirilebilir.

Motor soğutma modu, müşterinin gerçek ihtiyaçlarına göre seçilebilen doğal soğutma, cebri hava soğutma ve su soğutmayı içerir.

Motorlar, kullanıcılar tarafından sağlanan teknik parametrelere göre tasarlanabilir ve üretilebilir.

Motor parametreleri açıksa, bu Katalog Parametre Listesine göre seçilebilirler.

Bantlı konveyör için özel düşük hızlı büyük güçlü sabit mıknatıslı tahrik sistemi:

Özel tahrik sistemi, bantlı konveyörün çalışma özelliklerine göre özelleştirilmiştir.Gelişmiş tasarım konsepti ve üretim işleme teknolojisi ve ekipmanı ile düşük hızlı yüksek güçlü sabit mıknatıslı motor sürücü sistemi, 3000 N · m ~ 100000 N · tork aralıklarıyla 315, 355, 400, 500 ve 560 beş Çerçeve boyutu oluşturdu. m, liman, madencilik makineleri ve diğer alanlarda yaygın olarak uygulanan 120'den fazla spesifikasyona sahip bir dizi ürün.

Ürünler, enerji tasarrufu, verimlilik, küçük boyut, hafiflik, yüksek tork yoğunluğu, anti-manyetizasyon, kolay kurulum, bakım gerektirmeyen ve yüksek maliyet-performans oranı özelliklerine sahip en son elektromanyetik programı ve yapısal tasarımı benimsiyor.Ürünler, çeşitli düşük hızlı yüksek güçlü kayışlı aktarım ekipmanı için uygundur.

Referans için durumlar:(bantlı konveyör için PM motor)

Bantlı konveyörler, çeşitli endüstrilerde hammadde taşımacılığında yaygın olarak kullanılmaktadır.Geleneksel sürüş yöntemi, asenkron motor hızlanma ve yavaşlama makineleri biçimini benimser.Redüktör ve hidrolik kuplör gibi yavaşlama ve yumuşak kalkış ekipmanları nedeniyle aşağıdaki dezavantajlar vardır:
1. Düşük tahrik sistemi verimliliği
2. Tahrik sistemi, birçok hata noktası ve düşük güvenilirlik ile karmaşıktır
3. Günlük bakım süresi uzundur
4. Tahrik sistemi gürültülü ve titriyor
5. Elektrik şebekesi üzerinde büyük etkisi olan mekanik yumuşak başlatma

Kalıcı mıknatıslı motordoğrudan tahrikaşağıdaki avantajlara sahip ara yavaşlama bağlantısını ortadan kaldırarak yükü doğrudan sürmek için kullanılır:
1. Doğrudan tahrik sistemi yüksek verimliliğe sahiptir ve güç tasarrufu oranı %10~%30'a ulaşır.
2. Sabit mıknatıslı senkron makinenin büyük bir başlangıç ​​torku vardır
3. Frekans dönüştürme yumuşak başlangıcının elektrik şebekesi üzerinde küçük bir etkisi vardır
4. Sistem basittir ve birkaç arıza noktası vardır
5. Basit bakım, düşük gürültü ve düşük titreşim

Manyetik alan sağlamak için kalıcı bir mıknatısın kullanılması nedeniyle, rotor işlemi olgun ve güvenilirdir, boyutu esnektir ve tasarım gücü düzinelerce watt ile megavat arasında değişmektedir.Aynı zamanda, rotordaki kalıcı mıknatısların sayısını artırarak veya azaltarak motorun kutup sayısını değiştirmek daha kolaydır, böylece sabit mıknatıslı senkron motorun hız aralığı nispeten daha geniştir.Çok kutuplu bir sabit mıknatıslı rotorun kullanılmasıyla, nominal hız, sıradan bir asenkron motorla elde edilmesi zor olan tek bir hane kadar düşük olabilir.

Özellikle düşük hız ve yüksek güç uygulama ortamında, sabit mıknatıslı senkron motor, düşük hızda çok kutuplu doğrudan tahriki benimseyebilir.Sıradan bir motor artı hız düşürücü ile karşılaştırıldığında, sabit mıknatıslı senkron motorun avantajları öne çıkıyor.

Doğrudan tahrik tipi sabit mıknatıslı motor: redüktörün iptali nedeniyle motor çıkış hızı daha düşüktür, düşük mekanik gürültü, küçük mekanik titreşim ve düşük arıza oranı ve tüm tahrik sistemi neredeyse bakım gerektirmez.

Özel düşük hızlı ve yüksek güçlü sabit mıknatıslı tahrik sistemi optimum tasarımı benimser: motorun kendisi %93-97'ye kadar daha yüksek bir verimliliğe ve sistemdeki aktif güç oranını artıran 0,99'a kadar daha yüksek bir güç faktörüne sahiptir. .Aynı zamanda, tüm ekipmanın iletim verimliliği, yüksek hızlı motor + dişli kutusundan daha yüksektir çünkü dişli kutusu aktarımı gerekli değildir.

Örneğin, motorun çalışmaya başlamasından durmasına kadar tüm çalışma sürecindeki ortalama yük oranı yaklaşık %40 iken, maksimum yük oranı %60'tan azdır.Asenkron motorun verimi ve güç faktörü yük oranı ile yakından ilişkili olduğundan, yük oranı %50'nin altına düştüğünde verim ve güç faktörleri keskin bir şekilde düşer.Sabit mıknatıslı motorların verim ve güç faktörleri yük oranından daha az etkilenir ve yine de %20 ~ %120'lik yük oranı içinde son derece yüksek verimlilik ve güç faktörünü tutabilir.

Geleneksel asenkron motor başlatma torku, çoklu ve maksimum çoklu tork sınırlı olduğundan, ağır yük çalıştırma gereksinimlerini karşılamak için daha büyük kapasiteli bir asenkron motorun seçilmesi gerekir, genellikle bir veya iki kademeli güç amplifikasyonu gerekir.Normal çalışma durumunda motor, nispeten düşük verimlilik ve güç faktörü ile hafif yük işletimindedir.

Kalıcı mıknatıslı senkron motor, rotor manyetik alanı her zaman mevcut olduğundan ek uyarma akımına ihtiyaç duymaz.Başlangıç ​​torku, ağır yük çalıştırmanın yük gereksinimlerini karşılayabilen nominal torkun iki katından fazla olabilir.Sabit mıknatıslı motorların verim ve güç faktörleri yükten daha az etkilenir ve son derece yüksek verim ve güç faktörünü yük oranının %20 ~ %120'si içinde tutabilir.
