Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Manyetik Elektrik Motoru |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Polonyalılar: |
2,4,6,8,10 |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Patlamaya dayanıklı: |
EVET |
Renk: |
Mavi |
Tip: |
IPMSM |
Konut: |
dökme demir |
İsim: |
Manyetik Elektrik Motoru |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Polonyalılar: |
2,4,6,8,10 |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Patlamaya dayanıklı: |
EVET |
Renk: |
Mavi |
Tip: |
IPMSM |
Konut: |
dökme demir |

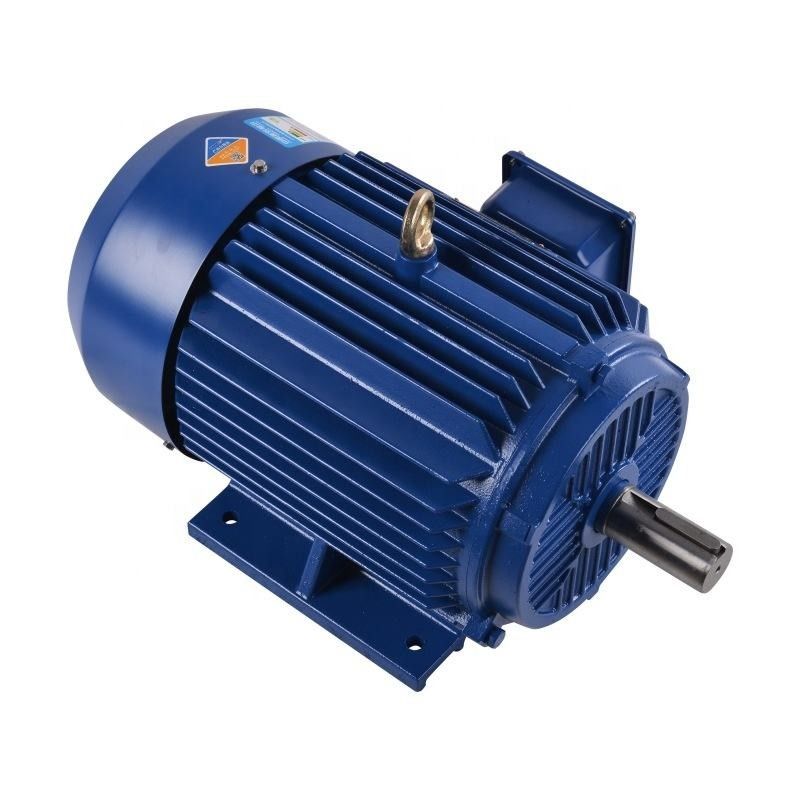

Enerji Tasarruflu Küçük Boy Yüksek Verimli Dahili Sabit Mıknatıslı Motor
Kalıcı Mıknatıslı Senkron Motor Nedir?
Kalıcı Mıknatıslı Senkron Motor (PMSM), rotoruna gömülü kalıcı mıknatıslar kullanarak çalışan bir elektrik motoru türüdür.Bazen fırçasız AC motor veya senkron sabit mıknatıslı motor olarak da adlandırılır.
Bir PMSM'de stator (motorun sabit kısmı), dönen bir manyetik alan oluşturmak için sırayla enerji verilen bir dizi bobin içerir.Rotor (motorun dönen kısmı), stator tarafından üretilen manyetik alanla etkileşime giren bir manyetik alan oluşturmak üzere düzenlenmiş bir dizi kalıcı mıknatıs içerir.
İki manyetik alan etkileşime girdikçe, rotor dönerek makinelere veya diğer cihazlara güç sağlamak için kullanılabilecek mekanik enerji üretir.Rotordaki kalıcı mıknatıslar güçlü, sabit bir manyetik alan sağladığından, PMSM'ler oldukça verimlidir ve diğer elektrik motoru tiplerine göre çalışmak için daha az enerji gerektirir.
PMSM'ler, elektrikli araçlar, endüstriyel makineler ve ev aletleri dahil olmak üzere çok çeşitli uygulamalarda kullanılmaktadır.Yüksek verimlilikleri, düşük bakım gereksinimleri ve hassas kontrolleri ile tanınırlar, bu da onları birçok farklı sistem türü için popüler bir seçim haline getirir.
Kalıcı Mıknatıslı Senkron Motorun Çalışması
Kalıcı mıknatıslı senkron motorun çalışması, geleneksel motorlara kıyasla çok basit, hızlı ve etkilidir.PMSM'nin çalışması statorun dönen manyetik alanına ve rotorun sabit manyetik alanına bağlıdır.Kalıcı mıknatıslar, sabit manyetik akı oluşturmak ve senkronize hızda çalışmak ve kilitlemek için rotor olarak kullanılır.Bu tip motorlar fırçasız DC motorlara benzer.
Stator sargılarının birbirine bağlanmasıyla fazör grupları oluşturulur.Bu fazör grupları, bir yıldız, Delta ve çift ve tek fazlar gibi farklı bağlantılar oluşturmak için bir araya getirilir.Harmonik gerilimleri azaltmak için sargılar birbirine kısa olarak sarılmalıdır.
Statora 3 fazlı AC besleme verildiğinde, dönen bir manyetik alan oluşturur ve rotorun sabit mıknatısından dolayı sabit bir manyetik alan indüklenir.Bu rotor senkron hız ile senkron olarak çalışır.PMSM'nin tüm çalışması, yüksüz durumda stator ve rotor arasındaki hava boşluğuna bağlıdır.
Hava aralığı büyükse, motorun rüzgar kayıpları azalır.Kalıcı mıknatıs tarafından oluşturulan alan kutupları belirgindir.Sabit mıknatıslı senkron motorlar kendi kendine çalışan motorlar değildir.Bu nedenle, statorun değişken frekansını elektronik olarak kontrol etmek gerekir.
Sabit mıknatıslı motorun teknik avantajları ilkesinin analizi
Sabit mıknatıslı senkron motorun prensibi şu şekildedir: Motorun stator sargısında üç fazlı akıma geçiş akımından sonra, motorun stator sargısı için dönen bir manyetik alan oluşturacaktır.Rotor kalıcı mıknatısla kurulduğundan, kalıcı mıknatısın manyetik kutbu sabittir, aynı fazın farklı itme kuvvetlerini çeken manyetik kutuplar ilkesine göre, statorda üretilen dönen manyetik alan rotoru döndürmeye zorlar, dönüş rotorun hızı, statorda üretilen dönen kutbun hızına eşittir.
Geri emf dalga formu:
Geri emf, geri elektromotor kuvvetinin kısaltmasıdır, ancak aynı zamanda karşı elektromotor kuvveti olarak da bilinir.Geri elektromotor kuvveti, stator sargıları ile rotorun manyetik alanı arasında göreli bir hareket olduğunda elektrik motorlarında oluşan voltajdır.Rotorun geometrik özellikleri, ters emf dalga formunun şeklini belirleyecektir.Bu dalga formları sinüzoidal, yamuk, üçgen veya ikisinin arasında bir şey olabilir.
Hem endüksiyon hem de PM makineleri, ters emf dalga biçimleri üretir.Bir asenkron makinede, bir stator alanı olmaması nedeniyle kalan rotor alanı yavaş yavaş bozulurken, ters emf dalga biçimi azalacaktır.Bununla birlikte, bir PM makinesi ile rotor kendi manyetik alanını üretir.Bu nedenle, rotor hareket halindeyken stator sargılarında bir voltaj indüklenebilir.Ters emf voltajı hız ile doğrusal olarak yükselir ve maksimum çalışma hızının belirlenmesinde çok önemli bir faktördür.
Kalıcı mıknatıslı AC (PMAC) motorlar, aşağıdakileri içeren geniş bir uygulama yelpazesine sahiptir:
Endüstriyel Makineler: PMAC motorları, pompalar, kompresörler, fanlar ve takım tezgahları gibi çeşitli endüstriyel makine uygulamalarında kullanılır.Yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sunarak bu uygulamalar için idealdirler.
Robotik: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve yüksek verimlilik sundukları robotik ve otomasyon uygulamalarında kullanılır.Genellikle robotik kollarda, kıskaçlarda ve diğer hareket kontrol sistemlerinde kullanılırlar.
HVAC Sistemleri: PMAC motorları, yüksek verimlilik, hassas kontrol ve düşük gürültü seviyeleri sundukları ısıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde kullanılır.Bu sistemlerde genellikle fan ve pompalarda kullanılırlar.
Yenilenebilir Enerji Sistemleri: PMAC motorları, yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sundukları rüzgar türbinleri ve güneş izleyicileri gibi yenilenebilir enerji sistemlerinde kullanılır.Bu sistemlerde jeneratör ve takip sistemlerinde sıklıkla kullanılmaktadır.
Tıbbi Ekipman: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve düşük gürültü seviyeleri sundukları MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Bu makinelerde hareketli parçaları tahrik eden motorlarda sıklıkla kullanılırlar.
Mıknatısların rotora nasıl takıldığına ve rotorun tasarımına bağlı olarak, sabit mıknatıslı senkron motorlar iki tipte sınıflandırılabilir:
Yüzey sabit mıknatıslı senkron motor (SPMSM)
Dahili sabit mıknatıslı senkron motor (IPMSM).
SPMSM, tüm mıknatıs parçalarını yüzeye monte eder ve IPMSM, mıknatısları rotorun içine yerleştirir.
Avantajlar
Küçük ve Hafif
Özel elektromanyetik ve yapısal tasarımda hacim-ağırlık oranı %20 azaltılmış, tüm makinenin uzunluğu %10 küçültülmüş ve stator yuvalarının doluluk oranı %90'a yükseltilmiştir.
Son Derece Entegre
Motor ve invertör, motor ve invertör arasındaki harici devre bağlantısından kaçınarak ve sistem ürünlerinin güvenilirliğini artırarak yüksek oranda entegre edilmiştir.
Verimli enerji
Yüksek performanslı nadir toprak kalıcı mıknatıs malzemesi, özel stator yuvası ve rotor yapısı, bu motoru IE4 standardına kadar verimli kılar.
Özel Tasarım
Özel makinelere özel özelleştirilmiş tasarım ve üretim, gereksiz işlevleri ve tasarım marjlarını azaltır ve maliyetleri en aza indirir.
Düşük Titreşim ve Gürültü
Motor doğrudan tahriklidir, ekipman gürültüsü ve titreşimi küçüktür ve inşaat çalışma ortamı üzerindeki etkisi azaltılmıştır.
Bakım gerektirmeyen
Yüksek hızlı dişli parçaları yok, dişli yağını düzenli olarak değiştirmeye gerek yok ve gerçekten bakım gerektirmeyen ekipman.
PM motorlarının akı zayıflaması/yoğunlaştırılması
Sabit mıknatıslı bir motorda akı, mıknatıslar tarafından üretilir.Akı alanı, artırılabilen veya karşı çıkabilen belirli bir yolu takip eder.Akı alanını artırmak veya yoğunlaştırmak, motorun tork üretimini geçici olarak artırmasına izin verecektir.Akı alanına karşı koymak, motorun mevcut mıknatıs alanını geçersiz kılacaktır.Azaltılmış mıknatıs alanı, tork üretimini sınırlayacak, ancak ters emf voltajını azaltacaktır.Azaltılmış ters emf voltajı, motoru daha yüksek çıkış hızlarında çalışmaya itmek için voltajı serbest bırakır.Her iki çalışma türü de ek motor akımı gerektirir.Motor kontrolörü tarafından sağlanan d ekseni boyunca motor akımının yönü, istenen etkiyi belirler.
Hangi uygulamalarda PMSM motorları kullanılır?
PMSM motorlarını kullanan sektörler arasında Metalurji, Seramik, Kauçuk, Petrol, Tekstil ve diğer pek çok sektör bulunmaktadır.PMSM motorları, değişken hızlı sürücü (VSD) uygulamalarının yanı sıra sabit voltaj ve frekans kaynağından senkron hızda çalışacak şekilde tasarlanabilir.Yüksek verimlilik, güç ve tork yoğunlukları nedeniyle elektrikli araçlarda (EV'ler) yaygın olarak kullanılırlar, genellikle mikserler, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler gibi yüksek tork uygulamalarında ve geleneksel olarak endüksiyon motorlarının kullanıldığı endüstriyel uygulamalarda üstün bir seçimdir. kurmak.
Dahili mıknatıslı sabit mıknatıslı senkron motorlar: Maksimum enerji verimliliği
Dahili mıknatıslı sabit mıknatıslı senkron motor (IPMSM), maksimum torkun maksimum hızda oluşmadığı çekiş uygulamaları için ideal motordur.Bu motor tipi, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır.IE4 ve IE5 aralığındaki fanları veya pompaları çalıştırmak istiyorsanız da mükemmel bir seçimdir.Doğru değişken frekanslı sürücüyle çalıştırmanız koşuluyla, yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu yoluyla telafi edilir.
Motora monte değişken frekanslı sürücülerimiz, MTPA'ya (Amper Başına Maksimum Tork) dayalı entegre bir kontrol stratejisi kullanır.Bu, kalıcı mıknatıslı senkron motorlarınızı maksimum enerji verimliliği ile çalıştırmanıza olanak tanır.%200'lük aşırı yük, mükemmel başlangıç torku ve genişletilmiş hız kontrol aralığı da motor gücünden tam olarak yararlanmanıza olanak tanır.Maliyetlerin hızla geri kazanılması ve en verimli kontrol süreçleri için.
Klasik servo uygulamaları için harici mıknatıslı sabit mıknatıslı senkron motorlar
Harici mıknatıslı (SPMSM) sabit mıknatıslı senkron motorlar, örneğin klasik servo uygulamalarında yüksek aşırı yüklere ve hızlı hızlanmaya ihtiyaç duyduğunuzda ideal motorlardır.Uzatılmış tasarım ayrıca düşük kütle ataletiyle sonuçlanır ve optimum şekilde kurulabilir.Bununla birlikte, SPMSM ve değişken frekanslı sürücüden oluşan sistemin bir dezavantajı, genellikle pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcılar kullanıldığından, bununla ilişkili maliyetlerdir.
SPM yerine neden bir IPM motoru seçmelisiniz?
1. Manyetik torka ek olarak relüktans torku kullanılarak yüksek tork elde edilir.
2. IPM motorları, geleneksel elektrik motorlarına kıyasla %30'a kadar daha az güç tüketir.
3. Bir SPM'den farklı olarak, mıknatıs merkezkaç kuvveti nedeniyle ayrılmayacağından mekanik güvenlik iyileştirilir.
4. Vektör kontrolünü kullanarak iki tür torku kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.
