Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE
Model numarası: PMG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: USD 1000-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 20000 takım/yıl
Adı: |
Çevre dostu yüksek verimli kalıcı mıknatıslı senkronizasyon jeneratörü |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma Sınıfı: |
IP54 IP55 |
Sarma Malzemesi: |
%100 bakır |
Uygulama: |
Rüzgar türbini, hidro türbin |
Kurulum: |
IMB3 IMB5 IMB35 |
Voltaj: |
400V |
Sıklık: |
50Hz |
Adı: |
Çevre dostu yüksek verimli kalıcı mıknatıslı senkronizasyon jeneratörü |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma Sınıfı: |
IP54 IP55 |
Sarma Malzemesi: |
%100 bakır |
Uygulama: |
Rüzgar türbini, hidro türbin |
Kurulum: |
IMB3 IMB5 IMB35 |
Voltaj: |
400V |
Sıklık: |
50Hz |

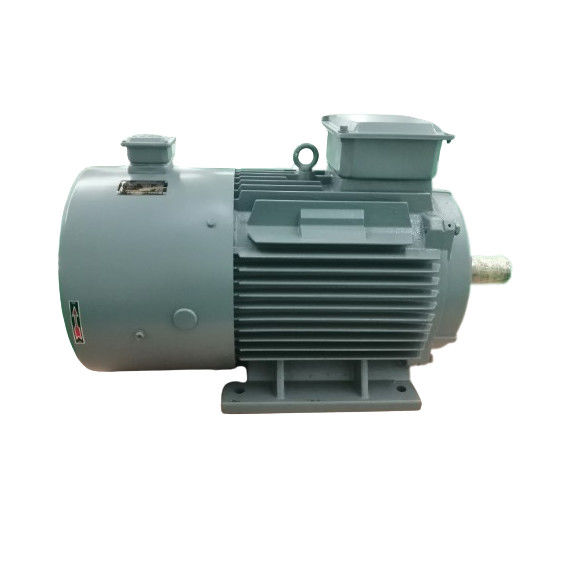

Çevre dostu yüksek verimli kalıcı mıknatıslı senkron jeneratör
Ürün Çizimi
Teknik parametreler
| - Hayır, hayır. | Parametreler | Birimler | Veriler |
| 1 | Adlık çıkış gücü | KW | 20 |
| 2 | İsimlendirilmiş hız | RPM | 250 |
| 3 | Adlık çıkış voltajı | VAC | 400 |
| 4 | Rütbeli akım | A | 29 |
| 5 | Sıklık | Hz | 50 |
| 6 | Polonyalılar | 24 | |
| 7 | İsimlendirilmiş hızda verimlilik | > 93,6% | |
| 8 | Dolaşım tipi | Y | |
| 9 | İzolasyon | H sınıfı | |
| 10 | İsimlendirilmiş tork | Nm | 825 |
| 11 | Başlangıç tork | Nm | <15 |
| 12 | Sıcaklık artışı | °C | 90 |
| 13 | Yükleme | SKF | |
| 14 | Ağırlık | Kilogram | 340 |
Detaylı Resimler
Kalıcı mıknatıs jeneratörü (PMG), manyetik alan oluşturmak için kalıcı mıknatısları kullanan bir elektrik jeneratörüdür.Manyetik alan, jeneratöre bağlı bir kablo sarmalında bir voltaj oluşturmak için kullanılırBu voltaj daha sonra elektrikli cihazları güçlendirmek veya enerjiyi pillerde depolamak için kullanılır.
Yapı
Bir PMG'nin tasarımı nispeten basittir. Bir rotörden, statordan ve kalıcı mıknatıslardan oluşur.Stator rotoru çevreleyen ve tel bobinlerini içeren sabit bir bileşendirRotor döndüğünde, kalıcı mıknatıslar tarafından oluşturulan manyetik alan statördeki tel bobinlerini kesiyor ve bir voltaj yaratıyor.
Çalışma prensibi
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. İki parçadan oluşur, statör ve rotör. statör elektrik üreten armatürdür ve rotor manyetik kutuptur. statör, armatür demir çekirdeğinden oluşur,eşit derecede boşaltılmış üç fazlı sarma, makine tabanı ve uç kapak.
Rotor genellikle bir gizli kutup türüdür, bu da uyarılma sargılarından, demir çekirdeğinden ve şaftından, koruyucu halka, merkez halka ve benzeri maddelerden oluşur.
Rotörün uyarılma sargısı sinüzoidal dağılımına yakın bir manyetik alan oluşturmak için DC akımla beslenir (rotör manyetik alanı olarak adlandırılır),ve etkin uyarılma akışı sabit armatür sargısı ile kesişiyorRotor döndüğünde, rotorun manyetik alanı onunla birlikte döner.ve üç fazlı bir AC potansiyeli üç fazlı statör sargısına indüklenir..
PM jeneratörü simetrik bir yükle çalışırken, üç fazlı armatür akımı sinkron hızla dönen bir manyetik alan üretmek için sentezlenir.Stator ve rotor alanları fren tork üretmek için etkileşime girerTurbinden gelen mekanik tork, fren torkunu yener ve çalışır.
- Daha yüksek verimlilik - Kalıcı mıknatıs jeneratörleri, rotör üzerindeki elektromıknatısları güçlendirmek için enerji harcamadıkları için, sarma rotor jeneratörlerinden daha verimli olma eğilimindedir.Bu da demek oluyor ki daha yüksek bir oranda mekanik gücü elektrikli enerjiye dönüştürebiliyorlar..
- Kompakt boyut - Kalıcı mıknatıslar, jeneratörün ağır elektromıknatıslar olmadan güçlü bir manyetik alan üretmesini sağlar.
- Basit tasarım - Enerji vermek için elektrikli mıknatıslar olmadan, kalıcı mıknatıs jeneratörünün tasarımı, yaralı rotor jeneratöründen daha basittir.
- Daha yüksek güç yoğunluğu - Güçlü manyetik alan, kalıcı mıknatıs jeneratörlerinin daha küçük bir paket boyutundan daha fazla güç üretmesine izin verir.
- Daha az bakım - Rotoru güçlendirmek için kayma halkalarına ve fırçalara güvenmedikleri için, kalıcı mıknatıs jeneratörlerinde periyodik bakım gerektiren bir komutatör veya fırça ekipmanı yoktur.
- Yumuşak çıkış - Dayanıklı manyetik alan, değişken alan yaralı rotor tasarımlarına kıyasla daha yumuşak ve daha düşük dalgalanma elektrik çıkışına neden olur.
- Yenilenebilir enerjide kullanılır - Kalıcı mıknatıs jeneratörleri yüksek verimliliği nedeniyle rüzgar türbinlerinde ve hidroelektrik santrallerinde yaygın olarak kullanılır,düşük bakım gereksinimleri ve uzaktan çalışma için uygunluk.
- Güçlü tasarım - Fırça ve komutatör eksikliği, kalıcı mıknatıs jeneratörlerini kir, toz veya titreşim gibi çevresel faktörlere karşı daha dayanıklı hale getirir.
- Malzemeler - Neodymium demir boru gibi nadir toprak mıknatısları, çok güçlü manyetik özellikleri nedeniyle yaygın olarak kullanılır.
- Heyecan - Yara alan jeneratörlerinin aksine, PMG'ler rotor sarmaşlarını enerjilendirmek için dış güç kaynağına ihtiyaç duymaz.
- Yapı - Mıknatıslar rotörün içindeki yuvalara yerleştirilebilir veya yüzeye takılabilir.
- Hız aralıkları - kutup sayısına bağlı olarak orta ve yüksek hızlarda en etkili.
- yük düzenleme - alan gücü sabit olduğu için çıkış yükle biraz değişir.
- Boyutlandırma - Güç çıkışı mıknatıs hacmine, hava boşluğu boyutuna, rotor/stator çaplarına ve kutup sayısına/şekil tasarımına bağlıdır.
- Maliyet - Nadir toprak mıknatısları malzeme maliyetini arttırır, ancak PMG paketleri basitliği nedeniyle eşdeğer sarma rotor ünitelerinden %30-50 daha ucuz olabilir.
Kalıcı mıknatıs jeneratörünün sınıflandırılması:
Kalıcı mıknatıs jeneratörleri (PMG) mıknatıs türü, uygulama, faz sayısı ve güç derecesi gibi çeşitli faktörlere göre sınıflandırılabilir.İşte kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmaları:
Mıknatıs türüne göre: a. Ferrit Mıknatısı PMG: Bu jeneratörler daha ucuz olan ve nadir toprak mıknatıslarına göre daha düşük manyetik kuvvete sahip ferrit mıknatısları kullanır. b. Nadir toprak mıknatısı PMG:Bu jeneratörler neodyum veya samaryum-kobalt mıknatısları kullanır., daha pahalı ama ferrit mıknatıslarından daha yüksek manyetik kuvvete sahipler.
Uygulamalara göre: a. Rüzgar türbini PMG: Bu jeneratörler rüzgar türbinlerinde kullanılmak üzere tasarlanmıştır ve tipik olarak küçük ölçekli veya şebeke dışı uygulamalarda kullanılır. b. Hidroelektrik PMG:Bu jeneratörler hidroelektrik santrallerinde kullanılmak üzere tasarlanmıştır ve tipik olarak büyük ölçekli uygulamalarda kullanılır..
Faz sayısına göre: a. Tek fazlı PMG: Bu jeneratörlerin tek bir çıkış fazı vardır ve düşük güç uygulamalarında kullanılır. b. Üç fazlı PMG:Bu jeneratörler üç çıkış aşamasına sahiptir ve yüksek güç uygulamalarında kullanılır..
Güç değerine göre: a. Düşük güçlü PMG: Bu jeneratörlerin güç değerleri birkaç kilovat'a kadar ve küçük ölçekli uygulamalarda kullanılır. b. Yüksek güçlü PMG:Bu jeneratörlerin birkaç megavat değerli gücü vardır ve büyük ölçekli uygulamalarda kullanılır, örneğin rüzgar türbinleri ve hidroelektrik santralleri.
Bunlar, kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmalarıdır, ancak belirli parametrelere dayanarak sınıflandırmanın diğer yolları da olabilir.
