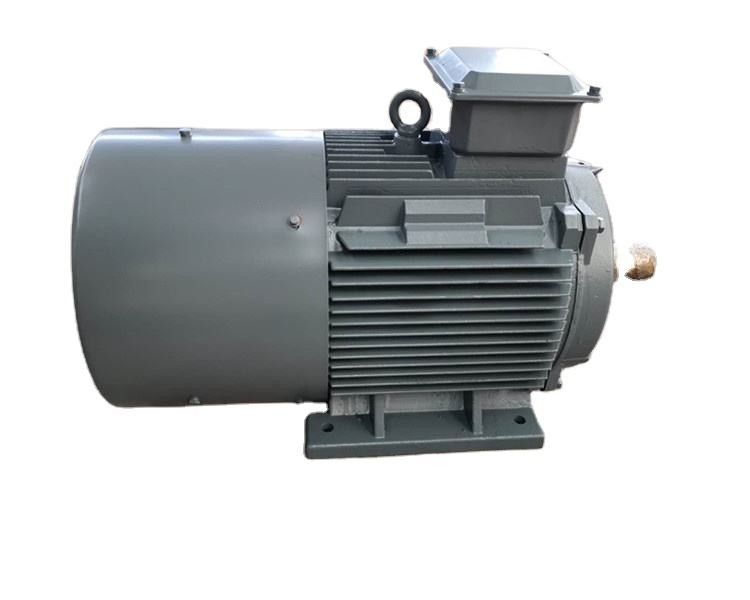

Dikey Rüzgar Türbini PM Jeneratörü 220V 380V Doğal Soğutmalı

Yüksek Verimli Dikey Rüzgar Türbini Daimi Mıknatıslı Elektrik Jeneratörü

Ürün Çizimi

Teknik parametre

Detaylı Resimler

Kalıcı mıknatıs jeneratörü nedir?

Kalıcı mıknatıs jeneratörü, mekanik enerjiyi elektrik enerjisine dönüştüren bir cihazdır.Bu cihazda rotor sargıları sabit mıknatıslarla değiştirilmiştir.Sabit mıknatıslı jeneratörler çoğunlukla ticari elektrik enerjisi üretmek için türbinler ve motorlar gibi endüstriyel uygulamalarda kullanılır, sabit mıknatıslı alternatör alternatif bir enerji kaynağıdır ve onu çeşitli konut, ticari ve endüstriyel uygulamalar için harika bir cihaz haline getiren çok sayıda faydası vardır. .

Yapı

Kalıcı mıknatıs jeneratörü esas olarak bir rotor, uç kapak ve statordan oluşur.Statorun yapısı sıradan bir alternatörünkine çok benzer.Rotor ve alternatörün yapısı arasındaki en büyük fark, kalıcı mıknatısın rotor üzerindeki konumuna göre yüksek kaliteli olmasıdır, sabit mıknatıslı jeneratör genellikle bir yüzey rotor yapısına ve yerleşik bir rotor yapısına ayrılır. .

Çalışma prensibi

Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.

Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.

Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.

PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.

Kalıcı mıknatıs jeneratörünün sınıflandırılması:

Kalıcı mıknatıs jeneratörleri (PMG'ler), mıknatıs tipi, uygulama, faz sayısı ve güç derecesi gibi çeşitli faktörlere göre sınıflandırılabilir.Kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmaları şunlardır:

Mıknatıs tipine göre: a.Ferrit Mıknatıs PMG: Bu jeneratörler, nadir toprak mıknatıslarından daha ucuz ve daha düşük manyetik güce sahip olan ferrit mıknatıslar kullanır.B.Nadir Toprak Mıknatısı PMG: Bu jeneratörler, daha pahalı olan ancak ferrit mıknatıslardan daha yüksek bir manyetik güce sahip olan neodimiyum veya samaryum-kobalt mıknatıslar kullanır.

Uygulamaya göre: a.Rüzgar Türbini PMG: Bu jeneratörler, rüzgar türbinlerinde kullanılmak üzere tasarlanmıştır ve tipik olarak küçük ölçekli veya şebeke dışı uygulamalarda kullanılır.B.Hidroelektrik PMG: Bu jeneratörler, hidroelektrik santrallerde kullanılmak üzere tasarlanmıştır ve tipik olarak büyük ölçekli uygulamalarda kullanılır.

Faz sayısına bağlı olarak: a.Tek fazlı PMG: Bu jeneratörler, tek bir çıkış fazına sahiptir ve düşük güçlü uygulamalarda kullanılır.B.Üç fazlı PMG: Bu jeneratörlerin üç çıkış fazı vardır ve yüksek güçlü uygulamalarda kullanılırlar.

Güç derecesine göre: a.Düşük güçlü PMG: Bu jeneratörler, birkaç kilovata kadar güç derecesine sahiptir ve küçük ölçekli uygulamalarda kullanılır.B.Yüksek güçlü PMG: Bu jeneratörler, birkaç megavatlık bir güç derecesine sahiptir ve rüzgar türbinleri ve hidroelektrik santralleri gibi büyük ölçekli uygulamalarda kullanılır.

Bunlar, kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmalarıdır, ancak bunları belirli parametrelere göre sınıflandırmanın başka yolları da olabilir.

Özellikler

① Jeneratör, frekansı ve verimliliği artıran, doğrultucuların ve invertörlerin maliyetini azaltan birçok kutba sahiptir.

② Jeneratör, kompakt yapı tasarlanırken Sonlu Eleman Analizi kullanılır.Düşük başlangıç ​​torku, küçük rüzgar başlatma problemini çözerek rüzgar enerjisi kullanımını iyileştirir.

③ Vites artırıcıyı dışarıda bırakın, jeneratörün güvenilirliğini ve verimliliğini artırın ve bakım miktarını azaltın.

④ H sınıfı yalıtım, vakum basıncı emprenyesi.

⑤ Dikey eksen, yatay eksen, iç rotor, dış rotor ve plaka tipi gibi birçok yapıya sahip olun.

⑥ Güçlü rotorlar, jeneratör yüksek hıza ulaşabilir.

⑦ Küçük boyutlu, hafif, yüksek enerji yoğunluğu, özel durumlar için uygundur.

⑧ Tüm hız aralığında çalışma verimliliği, yüksek verimlilik.

⑨ İthal yüksek hızlı yağ içeren yataklar kullanın, bakım gerektirmez ve yüksek güvenilirlik.

2. Değişken hızlı jeneratörler Hidro Endüstri için bir çözüm sunar.

Değişken hızlı teknolojiden sağlanan artan verimlilik, daha birçok küçük su sahasının ekonomik olarak geliştirilmesini mümkün kılabilir.

Kalıcı Mıknatıs Jeneratörlerinin İndüksiyon Jeneratörlerine Göre Avantajları:

1. Serbest Enerji Kaynağı

Kalıcı mıknatıslı jeneratörler kendi manyetizmalarını kullanarak elektrik üretirler.Böylece yüksek elektrik faturaları ödemenize gerek kalmaz ve büyük bir bütçe tasarrufu sağlanır.Ayrıca bu cihazlar başka hiçbir kaynağa ihtiyaç duymaz ve oldukça çevre dostudur.



2. Güvenilir Güç Çıkışı

Kalıcı mıknatıslı jeneratörler herhangi bir özel çalışma ortamına ihtiyaç duymaz.Bu nedenle, rüzgar türbini motorlarına kıyasla güvenilir performans sunabilirler.Ek olarak, sabit mıknatıslı jeneratörler enerji kaybı yaşamazken endüksiyon jeneratörleri tipik olarak %20-30 enerji kaybeder.Ayrıca manyetik makinelerde sıcaklık yükselmeleri olmadığı için rulmanların ömrü uzayabilmektedir.



3. Düşük Bakım Ücreti

Yukarıda bahsedilen özellikler sayesinde kalıcı mıknatıslı jeneratörlerin bakımı için çok para ve zaman harcamanıza gerek kalmaz.Ve düzenli aralıklarla kontrol edilmesi gereken kayma halkaları ve fırçaları yoktur.



4. Uyumluluk

Kalıcı mıknatıslı jeneratörler, türbinler ve hidro türbinler ile birlikte kullanılabilir.



Qingdao ENNENG Motor Co., Ltdsabit mıknatıslı jeneratörlere ve enerji tasarrufu sağlayan çözümlere odaklanan küresel bir tedarikçidir.Rüzgar türbinleri, Hidro türbinler ve diğer yenilenebilir enerji sistemleri için özelleştirilmiş 5KW - 2MW Kalıcı Mıknatıs Jeneratörleri sağlıyoruz.Güçlü esneklik ve rekabetçi yeteneklerle, müşterilerin genel yeni enerji sistemi çözümünü özelleştirmelerine yardımcı olabiliriz.ENNENG ekibi Avrupa, Amerika, Afrika ve diğer ülkelerde sektöre çok sayıda jeneratör teslim etti ve tüm hızlarda (standart hızdan doğrudan tahrike) birçok farklı proje üzerinde çalışıyor.Yalnızca çevresel faydaları olan ürünler sunarak ve sıfır karbon ayak iziyle çalışarak gezegene verdiğimiz sözü yerine getiriyoruz.
