Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE
Model numarası: PMG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: USD 1000-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Daimi Mıknatıs Jeneratör Fabrikası |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma sınıfı: |
IP54 IP55 |
Sarma Malzemesi: |
%100 bakır |
Başvuru: |
Rüzgar türbini, hidro türbin |
Kurulum: |
IMB3 IMB5 IMB35 |
Gerilim: |
400V |
Sıklık: |
50Hz |
İsim: |
Daimi Mıknatıs Jeneratör Fabrikası |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma sınıfı: |
IP54 IP55 |
Sarma Malzemesi: |
%100 bakır |
Başvuru: |
Rüzgar türbini, hidro türbin |
Kurulum: |
IMB3 IMB5 IMB35 |
Gerilim: |
400V |
Sıklık: |
50Hz |

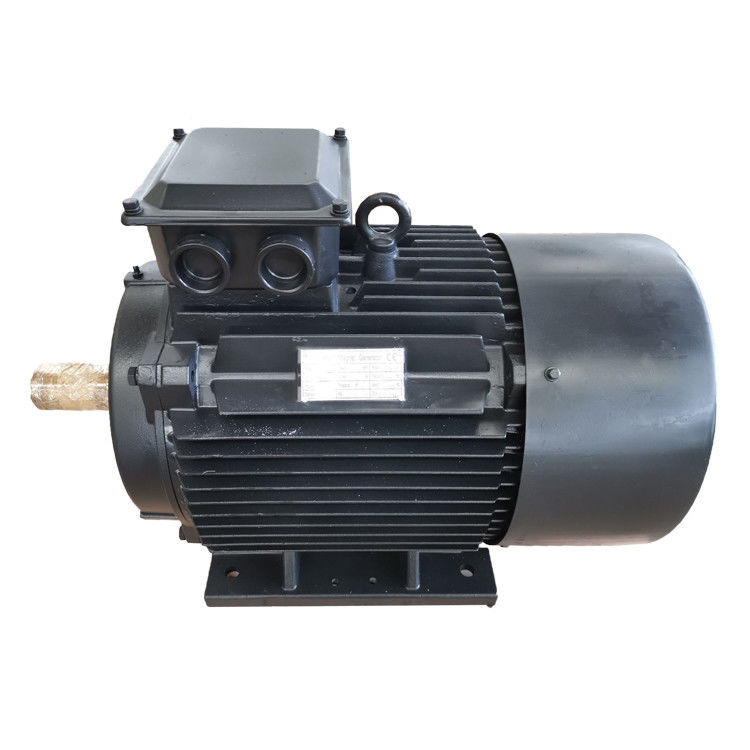

Uzun Ömürlü Yenilenebilir Enerji Kalıcı Mıknatıslı Jeneratör Fabrikası
Ürün Çizimi
Teknik parametre
| HAYIR. | Parametre | Birimler | Veri |
| 1 | Nominal çıkış gücü | kw | 20 |
| 2 | Nominal hız | RPM | 250 |
| 3 | Nominal çıkış gerilimi | VAC | 400 |
| 4 | Anma akımı | A | 29 |
| 5 | Sıklık | Hz. | 50 |
| 6 | Polonyalılar | 24 | |
| 7 | Nominal hızda verimlilik | >93.6% | |
| 8 | Sargı tipi | Y | |
| 9 | yalıtım | H sınıfı | |
| 10 | Puanlanmıs tork | nm | 825 |
| 11 | başlangıç torku | nm | <15 |
| 12 | Sıcaklık artışı | °C | 90 |
| 13 | Rulman | SKF | |
| 14 | Ağırlık | Kilogram | 340 |
Detaylı Resimler
Kalıcı mıknatıs jeneratörü (PMG), manyetik alan oluşturmak için kalıcı mıknatıslar kullanan bir elektrik jeneratörüdür.Manyetik alan, jeneratöre bağlı bir tel bobinde bir voltaj indüklemek için kullanılır.Bu voltaj daha sonra elektrikli cihazlara güç sağlamak veya pillerde enerji depolamak için kullanılır.
Yapı
Bir PMG'nin tasarımı nispeten basittir.Bir rotor, stator ve kalıcı mıknatıslardan oluşur.Rotor, kalıcı mıknatıslar içeren dönen bir şafttır.Stator, rotoru çevreleyen ve tel bobinlerini içeren sabit bir bileşendir.Rotor döndüğünde, kalıcı mıknatıslar tarafından oluşturulan manyetik alan statordaki tel bobinlerini keserek bir voltaj indükler.
Çalışma prensibi
Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.
Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.
Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.
PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.
Özellikler
① Jeneratör, frekansı ve verimliliği artıran, doğrultucuların ve invertörlerin maliyetini azaltan birçok kutba sahiptir.
② Jeneratör, kompakt yapı tasarlanırken Sonlu Eleman Analizi kullanılır.Düşük başlangıç torku, küçük rüzgar başlatma problemini çözerek rüzgar enerjisi kullanımını iyileştirir.
③ Vites artırıcıyı dışarıda bırakın, jeneratörün güvenilirliğini ve verimliliğini artırın ve bakım miktarını azaltın.
④ H sınıfı yalıtım, vakum basıncı emprenyesi.
⑤ Dikey eksen, yatay eksen, iç rotor, dış rotor ve plaka tipi gibi birçok yapıya sahip olun.
⑥ Güçlü rotorlar, jeneratör yüksek hıza ulaşabilir.
⑦ Küçük boyutlu, hafif, yüksek enerji yoğunluğu, özel durumlar için uygundur.
⑧ Tüm hız aralığında çalışma verimliliği, yüksek verimlilik.
⑨ İthal yüksek hızlı yağ içeren yataklar kullanın, bakım gerektirmez ve yüksek güvenilirlik.
PMG'lerin avantajlarından biri, elektrik üretmek için harici bir güç kaynağına ihtiyaç duymamalarıdır.Bu, onları güvenilir bir elektrik kaynağına ihtiyaç duyulan şebeke dışı uygulamalar için ideal hale getirir.Ek olarak, PMG'ler, zamanla aşınan fırçalar veya diğer bileşenler gerektirmediğinden, diğer jeneratör türlerine kıyasla nispeten daha az bakım gerektirir.
Kalıcı mıknatıslı jeneratörlerle ilgili bir başka harika şey de bakım çalışmaları için çok fazla zaman ve para harcamanıza gerek kalmamasıdır.Sadece kurun ve sizin için para kazanmasını bekleyerek orada bekleyin!
Kalıcı mıknatıs jeneratörünün sınıflandırılması:
Kalıcı mıknatıs jeneratörleri (PMG'ler), mıknatıs tipi, uygulama, faz sayısı ve güç derecesi gibi çeşitli faktörlere göre sınıflandırılabilir.Kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmaları şunlardır:
Mıknatıs tipine göre: a.Ferrit Mıknatıs PMG: Bu jeneratörler, nadir toprak mıknatıslarından daha ucuz ve daha düşük manyetik güce sahip olan ferrit mıknatıslar kullanır.B.Nadir Toprak Mıknatısı PMG: Bu jeneratörler, daha pahalı olan ancak ferrit mıknatıslardan daha yüksek bir manyetik güce sahip olan neodimiyum veya samaryum-kobalt mıknatıslar kullanır.
Uygulamaya göre: a.Rüzgar Türbini PMG: Bu jeneratörler, rüzgar türbinlerinde kullanılmak üzere tasarlanmıştır ve tipik olarak küçük ölçekli veya şebeke dışı uygulamalarda kullanılır.B.Hidroelektrik PMG: Bu jeneratörler, hidroelektrik santrallerde kullanılmak üzere tasarlanmıştır ve tipik olarak büyük ölçekli uygulamalarda kullanılır.
Faz sayısına bağlı olarak: a.Tek fazlı PMG: Bu jeneratörler, tek bir çıkış fazına sahiptir ve düşük güçlü uygulamalarda kullanılır.B.Üç fazlı PMG: Bu jeneratörlerin üç çıkış fazı vardır ve yüksek güçlü uygulamalarda kullanılırlar.
Güç derecesine göre: a.Düşük güçlü PMG: Bu jeneratörler, birkaç kilovata kadar güç derecesine sahiptir ve küçük ölçekli uygulamalarda kullanılır.B.Yüksek güçlü PMG: Bu jeneratörler, birkaç megavatlık bir güç derecesine sahiptir ve rüzgar türbinleri ve hidroelektrik santralleri gibi büyük ölçekli uygulamalarda kullanılır.
Bunlar, kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmalarıdır, ancak bunları belirli parametrelere göre sınıflandırmanın başka yolları da olabilir.
Kalıcı Mıknatıs Jeneratörünün Geleceği:
Teknolojideki mevcut eğilimler ve ilerlemelere dayanarak, kalıcı mıknatıslı jeneratörlerin geleceği umut verici görünüyor.Bu jeneratörler, yüksek verimlilikleri, düşük bakım maliyetleri ve güvenilirlikleri nedeniyle rüzgar ve hidroelektrik üretimi de dahil olmak üzere çeşitli endüstrilerde giderek daha popüler hale geliyor.
Kalıcı mıknatıslı jeneratörlerin önemli avantajlarından biri, düşük hızlarda güç üretebilmeleridir, bu da onları düşük rüzgarlı alanlarda ve küçük ölçekli uygulamalarda kullanım için ideal kılar.Ayrıca, jeneratörün toplam ağırlığını ve boyutunu azaltan, kurulum ve taşımayı kolaylaştıran daha kompakt bir tasarıma sahiptirler.
Yenilenebilir enerji kaynaklarına yönelik artan taleple birlikte, kalıcı mıknatıslı jeneratörlerin enerji üretiminin geleceğinde önemli bir rol oynaması muhtemeldir.Teknoloji ilerledikçe, bu jeneratörlerin daha verimli, uygun maliyetli ve çok yönlü hale gelmesi ve böylece daha geniş bir uygulama yelpazesi için uygun hale gelmesi bekleniyor.
Genel olarak, kalıcı mıknatıslı jeneratörlerin geleceği parlak görünüyor ve muhtemelen yenilenebilir enerji üretimi için popüler bir seçim olmaya devam edecekler.
