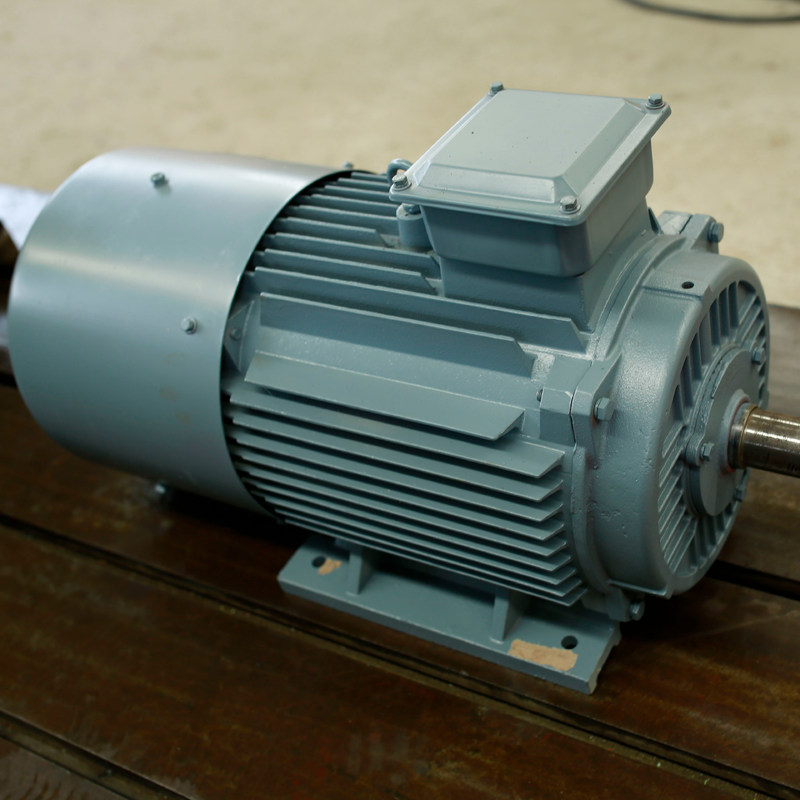

Doğal Soğutmalı Kalıcı Mıknatıslı Senkron Jeneratör 25kw 500rpm 400V 50Hz

25kw 500rpm 400V 50Hz Sabit Mıknatıslı Senkron Jeneratör

Ürün Çizimi

Teknik parametre

Detaylı Resimler

Kalıcı mıknatıs jeneratörü nedir?

Kalıcı mıknatıs jeneratörü, mekanik enerjiyi elektrik enerjisine dönüştüren bir cihazdır.Bu cihazda rotor sargıları sabit mıknatıslarla değiştirilmiştir.Sabit mıknatıslı jeneratörler çoğunlukla ticari elektrik enerjisi üretmek için türbinler ve motorlar gibi endüstriyel uygulamalarda kullanılır, sabit mıknatıslı alternatör alternatif bir enerji kaynağıdır ve onu çeşitli konut, ticari ve endüstriyel uygulamalar için harika bir cihaz haline getiren çok sayıda faydası vardır. .

Yapı

Kalıcı mıknatıs jeneratörü esas olarak bir rotor, uç kapak ve statordan oluşur.Statorun yapısı sıradan bir alternatörünkine çok benzer.Rotor ve alternatörün yapısı arasındaki en büyük fark, kalıcı mıknatısın rotor üzerindeki konumuna göre yüksek kaliteli olmasıdır, sabit mıknatıslı jeneratör genellikle bir yüzey rotor yapısına ve yerleşik bir rotor yapısına ayrılır. .

Çalışma prensibi

Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.

Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.

Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.

PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.

Özellikler

① Jeneratör, frekansı ve verimliliği artıran, doğrultucuların ve invertörlerin maliyetini azaltan birçok kutba sahiptir.

② Jeneratör, kompakt yapı tasarlanırken Sonlu Eleman Analizi kullanılır.Düşük başlangıç ​​torku, küçük rüzgar başlatma problemini çözerek rüzgar enerjisi kullanımını iyileştirir.

③ Vites artırıcıyı dışarıda bırakın, jeneratörün güvenilirliğini ve verimliliğini artırın ve bakım miktarını azaltın.

④ H sınıfı yalıtım, vakum basıncı emprenyesi.

⑤ Dikey eksen, yatay eksen, iç rotor, dış rotor ve plaka tipi gibi birçok yapıya sahip olun.

⑥ Güçlü rotorlar, jeneratör yüksek hıza ulaşabilir.

⑦ Küçük boyutlu, hafif, yüksek enerji yoğunluğu, özel durumlar için uygundur.

⑧ Tüm hız aralığında çalışma verimliliği, yüksek verimlilik.

⑨ İthal yüksek hızlı yağ içeren yataklar kullanın, bakım gerektirmez ve yüksek güvenilirlik.

2. Değişken hızlı jeneratörler Hidro Endüstri için bir çözüm sunar.

Değişken hızlı teknolojiden sağlanan artan verimlilik, daha birçok küçük su sahasının ekonomik olarak geliştirilmesini mümkün kılabilir.

Kalıcı Mıknatıs Jeneratörlerinin İndüksiyon Jeneratörlerine Göre Avantajları:

1. Daha Yüksek Verimlilik: Kalıcı Mıknatıs Jeneratörleri (PMG'ler), daha az hareketli parçaya sahip oldukları ve daha yüksek hızlarda çalışacak şekilde tasarlandıkları için geleneksel jeneratörlerden daha verimlidir.Bu, daha yüksek güç çıkışı anlamına gelen daha yüksek enerji dönüşüm verimliliği ile sonuçlanır.



2. Daha Düşük Bakım Maliyetleri: PMG'ler, daha az hareketli parçaya sahip oldukları için geleneksel jeneratörlere kıyasla daha az bakım gerektirir.Bu, sık onarım ve değiştirme ihtiyacını azaltarak önemli maliyet tasarruflarına yol açar.



3. Daha Hızlı Başlatma Süresi: PMG'ler, başlamak için harici bir güç kaynağı gerektirmediğinden, geleneksel jeneratörlere kıyasla daha hızlı başlatma sürelerine sahiptir.Bu, gücün hızlı bir şekilde geri yüklenmesi gereken acil durumlarda özellikle yararlıdır.



4. Daha Küçük Alan İzi: PMG'ler, geleneksel jeneratörlere kıyasla genellikle daha küçük ve daha kompakttır, bu da onları sınırlı alana sahip alanlardaki kurulumlar için ideal kılar.



5. Dayanıklılık: PMG'ler son derece dayanıklıdır ve zorlu çevre koşullarına dayanabilir, bu da onları uzak yerlerde kullanım için ideal hale getirir.



6. Daha Düşük Gürültü Düzeyleri: PMG'ler, geleneksel jeneratörlere kıyasla daha az gürültü üretir, bu da onları kentsel alanlardaki veya gürültü kısıtlaması olan alanlardaki kurulumlar için ideal kılar.



7. Daha Yüksek Güç Yoğunluğu: PMG'ler, geleneksel jeneratörlere kıyasla daha yüksek güç yoğunluğuna sahiptir, yani daha küçük bir alanda daha fazla güç üretebilirler.Bu, onları küçük ölçekli enerji santrallerinde kullanım için ideal hale getirir.



Kalıcı Mıknatıs Jeneratörü teknolojisi, güvenilir ve verimli bir yenilenebilir enerji kaynağı olarak büyük bir potansiyel göstermiştir.Temiz enerjiye yönelik artan taleple birlikte, bu teknolojinin popülaritesinin artmaya devam etmesi ve daha yaygın olarak benimsenmesi beklenmektedir.

Malzeme bilimi ve üretim tekniklerindeki gelişmeler, muhtemelen daha güçlü ve verimli kalıcı mıknatıs jeneratörlerinin geliştirilmesine yol açacaktır.Ek olarak, sensörler ve kontrol sistemleri gibi dijital teknolojilerin entegrasyonu, jeneratör performansının daha iyi izlenmesini ve optimizasyonunu sağlayacaktır.
