Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE
Model numarası: PMG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: USD 1000-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Daimi Mıknatıslı Elektrik Jeneratörü Üreticisi |
Mevcut Tip: |
AC |
Güç aralığı: |
5-3000kw |
Koruma sınıfı: |
IP54 IP55 |
Sarma Malzemesi: |
%100 bakır |
Başvuru: |
Rüzgar türbini, hidro türbin |
Kurulum: |
IMB3 IMB5 IMB35 |
Gerilim: |
400V |
sıklık: |
50Hz |
İsim: |
Daimi Mıknatıslı Elektrik Jeneratörü Üreticisi |
Mevcut Tip: |
AC |
Güç aralığı: |
5-3000kw |
Koruma sınıfı: |
IP54 IP55 |
Sarma Malzemesi: |
%100 bakır |
Başvuru: |
Rüzgar türbini, hidro türbin |
Kurulum: |
IMB3 IMB5 IMB35 |
Gerilim: |
400V |
sıklık: |
50Hz |

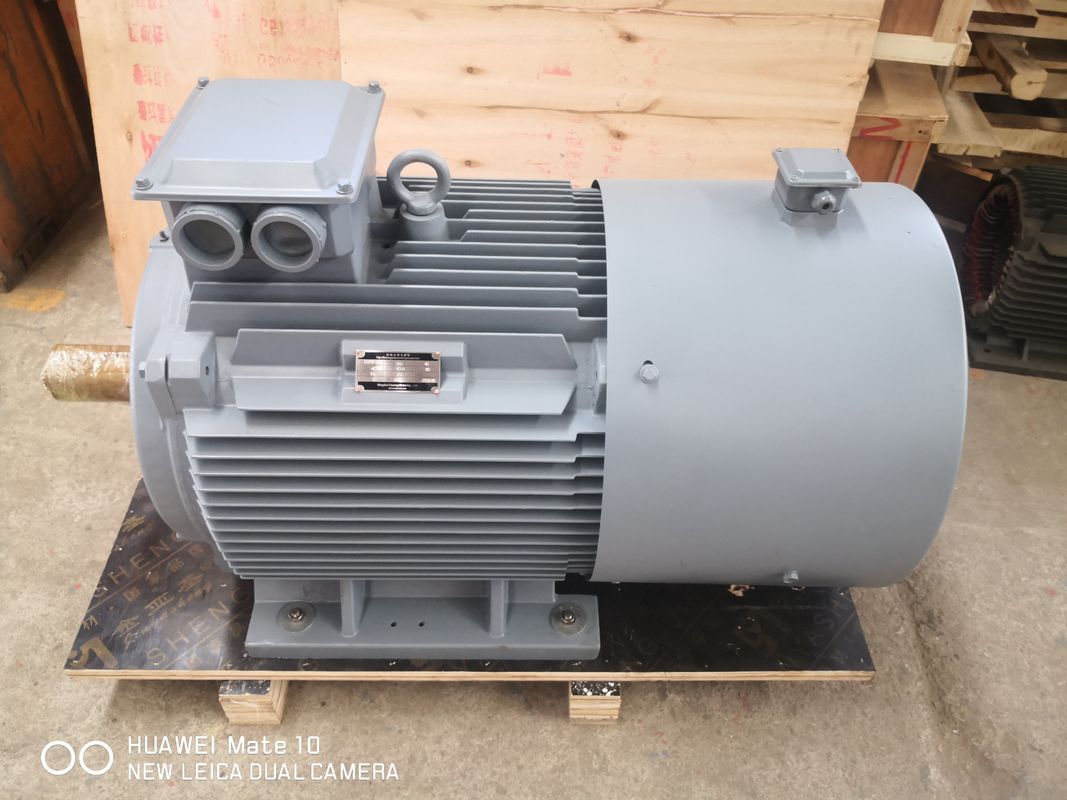

40kw 250rpm Hidro Türbin Daimi Mıknatıslı Elektrik Jeneratörü Üreticisi
Ürün Çizimi
Teknik parametre
|
ANMA GÜCÜ
|
ANMA HIZI
|
ANMA GERİLİMİ
|
SIKLIK
|
|
5KW
|
20rpm~1500rpm
|
48V~690Vac
|
10Hz~60Hz
|
|
10KW
|
20rpm~1500rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
15KW
|
20rpm~3000rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
20KW
|
20rpm~3000rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
25KW
|
20rpm~3000rpm
|
120V~1140Vac
|
10Hz~60Hz
|
|
30KW
|
20rpm~3000rpm
|
120V~1140Vac
|
10Hz~60Hz
|
|
50KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
80KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
100KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
150KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
200KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
250KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
300KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
500KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
700KW
|
20rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
800KW
|
20rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
1 MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
2MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
3 MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
Detaylı Resimler
Yapı
Bir PMG'nin tasarımı nispeten basittir.Bir rotor, stator ve kalıcı mıknatıslardan oluşur.Rotor, kalıcı mıknatıslar içeren dönen bir şafttır.Stator, rotoru çevreleyen ve tel bobinlerini içeren sabit bir bileşendir.Rotor döndüğünde, kalıcı mıknatıslar tarafından oluşturulan manyetik alan statordaki tel bobinlerini keserek bir voltaj indükler.
Çalışma prensibi
Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.
Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.
Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.
PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.
Özellikler
●Düşük hızlı sabit mıknatıslı doğrudan tahrikli jeneratör.Vites kutusuna gerek yok.Türbin doğrudan PMG'ye bağlanarak yapıyı basitleştirir ve sistem performansını iyileştirir.PMG, nominal hızda doğrudan 50Hz çıkış verebilir.
●Şanzıman güvenilirliği yüksek değildir.Dişli kutusu yoksa sistem güvenilirliği artırılabilir.Bu, sistem için daha az bakım, daha iyi kullanım ve daha uzun ömür anlamına gelir.
●Verimi yüksektir.PM jeneratörü dişli kutusu olmadan kullandığınızda sistem verimliliği yaklaşık %20 iyileştirilebilir.
●PMG, tüm hız aralığında verimli bir şekilde çalışabilir.Çalışırken daha az ısı.PMG, doğal hava soğutmasını kullanabilir.
●Düşük başlatma torku, sistem gücü düşük hızda verebilir.
●PMG düşük hızda, düşük gürültüde çalışır, daha güvenli ve güvenilirdir, yatakların ömrü daha uzun olabilir.
●Jeneratörün voltajı, hızı, gücü özelleştirilebilir.Şekil, omurga mili, çift mil, ön kenar veya diğer çıkış yolları kullanılarak da değiştirilebilir.
Kalıcı mıknatıs jeneratörünün sınıflandırılması:
Kalıcı mıknatıs jeneratörleri (PMG'ler), mıknatıs tipi, uygulama, faz sayısı ve güç derecesi gibi çeşitli faktörlere göre sınıflandırılabilir.Kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmaları şunlardır:
Mıknatıs tipine göre: a.Ferrit Mıknatıs PMG: Bu jeneratörler, nadir toprak mıknatıslarından daha ucuz ve daha düşük manyetik güce sahip olan ferrit mıknatıslar kullanır.B.Nadir Toprak Mıknatısı PMG: Bu jeneratörler, daha pahalı olan ancak ferrit mıknatıslardan daha yüksek bir manyetik güce sahip olan neodimiyum veya samaryum-kobalt mıknatıslar kullanır.
Uygulamaya göre: a.Rüzgar Türbini PMG: Bu jeneratörler, rüzgar türbinlerinde kullanılmak üzere tasarlanmıştır ve tipik olarak küçük ölçekli veya şebeke dışı uygulamalarda kullanılır.B.Hidroelektrik PMG: Bu jeneratörler, hidroelektrik santrallerde kullanılmak üzere tasarlanmıştır ve tipik olarak büyük ölçekli uygulamalarda kullanılır.
Faz sayısına bağlı olarak: a.Tek fazlı PMG: Bu jeneratörler, tek bir çıkış fazına sahiptir ve düşük güçlü uygulamalarda kullanılır.B.Üç fazlı PMG: Bu jeneratörlerin üç çıkış fazı vardır ve yüksek güçlü uygulamalarda kullanılırlar.
Güç derecesine göre: a.Düşük güçlü PMG: Bu jeneratörler, birkaç kilovata kadar güç derecesine sahiptir ve küçük ölçekli uygulamalarda kullanılır.B.Yüksek güçlü PMG: Bu jeneratörler, birkaç megavatlık bir güç derecesine sahiptir ve rüzgar türbinleri ve hidroelektrik santralleri gibi büyük ölçekli uygulamalarda kullanılır.
Kalıcı Mıknatıs Jeneratörünün Geleceği:
Teknolojideki mevcut eğilimler ve ilerlemelere dayanarak, kalıcı mıknatıslı jeneratörlerin geleceği umut verici görünüyor.Bu jeneratörler, yüksek verimlilikleri, düşük bakım maliyetleri ve güvenilirlikleri nedeniyle rüzgar ve hidroelektrik üretimi de dahil olmak üzere çeşitli endüstrilerde giderek daha popüler hale geliyor.
Kalıcı mıknatıslı jeneratörlerin önemli avantajlarından biri, düşük hızlarda güç üretebilmeleridir, bu da onları düşük rüzgarlı alanlarda ve küçük ölçekli uygulamalarda kullanım için ideal kılar.Ayrıca, jeneratörün toplam ağırlığını ve boyutunu azaltan, kurulum ve taşımayı kolaylaştıran daha kompakt bir tasarıma sahiptirler.
Yenilenebilir enerji kaynaklarına yönelik artan taleple birlikte, kalıcı mıknatıslı jeneratörlerin enerji üretiminin geleceğinde önemli bir rol oynaması muhtemeldir.Teknoloji ilerledikçe, bu jeneratörlerin daha verimli, uygun maliyetli ve çok yönlü hale gelmesi ve daha geniş bir uygulama yelpazesi için uygun hale gelmesi bekleniyor.
Genel olarak, kalıcı mıknatıslı jeneratörlerin geleceği parlak görünüyor ve muhtemelen yenilenebilir enerji üretimi için popüler bir seçim olmaya devam edecekler.
