Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE
Model numarası: PMG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: USD 1000-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Daimi Mıknatıslı Rüzgar Türbini Jeneratörü |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma sınıfı: |
IP54 IP55 |
Sarma Malzemesi: |
%100 bakır |
Başvuru: |
Rüzgar türbini, hidro türbin |
Rulman markası: |
SKF |
Kurulum: |
IMB3 IMB5 IMB35 |
İsim: |
Daimi Mıknatıslı Rüzgar Türbini Jeneratörü |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma sınıfı: |
IP54 IP55 |
Sarma Malzemesi: |
%100 bakır |
Başvuru: |
Rüzgar türbini, hidro türbin |
Rulman markası: |
SKF |
Kurulum: |
IMB3 IMB5 IMB35 |

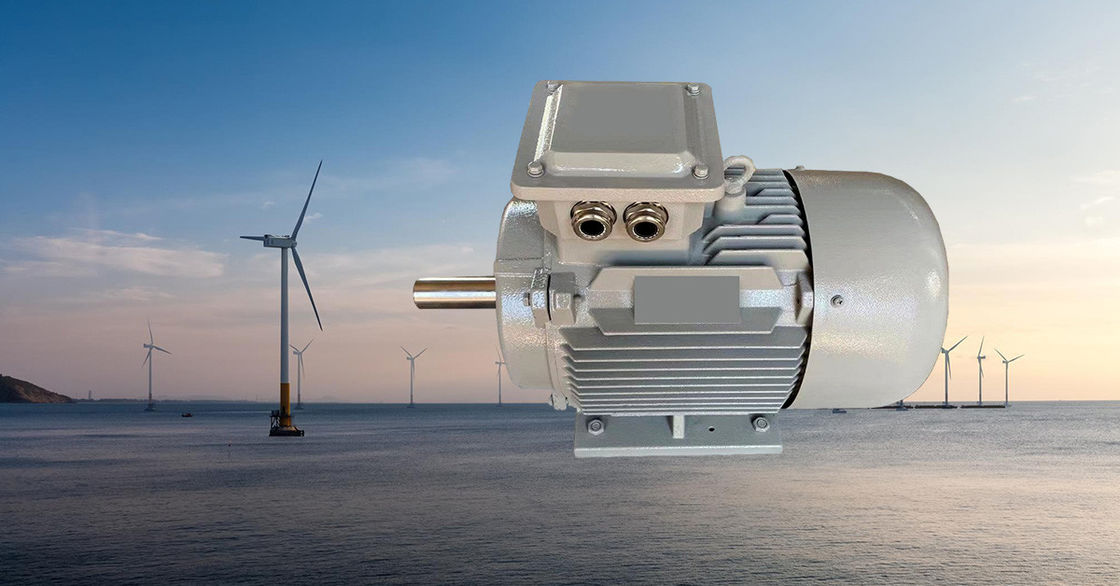

Yeşil Enerji 10kw 20kw Düşük Devir Daimi Mıknatıslı Rüzgar Türbini Jeneratörü
Ürün Çizimi
Teknik parametre
|
Nadir toprak Nd-Fe-B kalıcı mıknatıslar
|
|
Düşük hız
|
|
Direct Drive, vites kutusu kullanılmaz
|
|
SKF rulman
|
|
1'e yakın güç faktörü
|
|
Bakım gerektirmez, her ortamda kullanılabilir.
|
|
Uzun ömür> 20 yıl, 24 saat 365 gün yüksek hızda çalışabilir.
|
|
Özelleştirilmiş: Voltaj, Hız, Güç, Frekans vb.
|
|
Çok kutuplu tasarım, doğrultucuların ve invertörlerin frekansını ve verimliliğini artırır.
|
|
H sınıfı yalıtım, vakum basıncı emprenye.
|
|
Mükemmel ısı dağılımı, fan soğutması da ekleyebilir
|
Detaylı Resimler
Kalıcı mıknatıs jeneratörü (PMG), manyetik alan oluşturmak için kalıcı mıknatıslar kullanan bir elektrik jeneratörüdür.Manyetik alan, jeneratöre bağlı bir tel bobinde bir voltaj indüklemek için kullanılır.Bu voltaj daha sonra elektrikli cihazlara güç sağlamak veya pillerde enerji depolamak için kullanılır.
Yapı
Bir PMG'nin tasarımı nispeten basittir.Bir rotor, stator ve kalıcı mıknatıslardan oluşur.Rotor, kalıcı mıknatıslar içeren dönen bir şafttır.Stator, rotoru çevreleyen ve tel bobinlerini içeren sabit bir bileşendir.Rotor döndüğünde, kalıcı mıknatıslar tarafından oluşturulan manyetik alan statordaki tel bobinlerini keserek bir voltaj indükler.
Çalışma prensibi
Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.
Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.
Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.
PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.
Özellikler
① Jeneratör, frekansı ve verimliliği artıran, doğrultucuların ve invertörlerin maliyetini azaltan birçok kutba sahiptir.
② Jeneratör, kompakt yapı tasarlanırken Sonlu Eleman Analizi kullanılır.Düşük başlangıç torku, küçük rüzgar başlatma problemini çözerek rüzgar enerjisi kullanımını iyileştirir.
③ Vites artırıcıyı dışarıda bırakın, jeneratörün güvenilirliğini ve verimliliğini artırın ve bakım miktarını azaltın.
④ H sınıfı yalıtım, vakum basıncı emprenyesi.
⑤ Dikey eksen, yatay eksen, iç rotor, dış rotor ve plaka tipi gibi birçok yapıya sahip olun.
⑥ Güçlü rotorlar, jeneratör yüksek hıza ulaşabilir.
⑦ Küçük boyutlu, hafif, yüksek enerji yoğunluğu, özel durumlar için uygundur.
⑧ Tüm hız aralığında çalışma verimliliği, yüksek verimlilik.
⑨ İthal yüksek hızlı yağ içeren yataklar kullanın, bakım gerektirmez ve yüksek güvenilirlik.
Kalıcı mıknatıslı jeneratörün avantajları
1. Basit yapı ve yüksek güvenilirlik
Kalıcı mıknatıs jeneratörü, uyarma jeneratörünün uyarma sargısı, karbon fırça ve kayma halkası yapısını ortadan kaldırır ve tüm makine, uyarma üretecinin uyarma sargısının kolay yanması ve bağlantısının kesilmesi, kolay aşınma gibi arızaları önleyen basit bir yapıya sahiptir. karbon fırçaların ve kayma halkalarının vb. yırtılması ve güvenilirliğin büyük ölçüde artması.
2.Küçük boyut, hafif, yüksek özgül güç
Kalıcı mıknatıs rotor yapısının benimsenmesi, jeneratörün iç yapı tasarımını çok kompakt hale getirir ve hacim ve ağırlık büyük ölçüde azalır.Kalıcı mıknatıslı rotorun yapısının basitleştirilmesi ayrıca rotorun atalet momentini azaltır, pratik hızı artırır ve çok yüksek bir özgül güce (yani, gücün hacme oranı) ulaşır.
3.Orta ve düşük hızlarda iyi güç üretim performansı
Aynı güç seviyesi durumunda, rölanti hızında, sabit mıknatıslı jeneratörün çıkış gücü, uyarma üretecinin, yani uyarma üretecinin kalıcı mıknatıslı jeneratörün gerçek güç seviyesinin iki katıdır.
4.Pil ömrünü önemli ölçüde uzatabilir ve pili azaltabiliryBakım çalışmaları
Ana sebep, kalıcı mıknatıslı jeneratörün, yüksek voltaj düzenleme doğruluğuna ve iyi bir şarj etkisine sahip olan anahtar tipi bir doğrultma ve voltaj stabilizasyon yöntemini benimsemesidir.Aşırı akım şarjından kaynaklanan pil ömrünün kısalmasını önler.Sabit mıknatıslı jeneratörün açık tip doğrultma çıkışı, pili şarj etmek için küçük akım darbeleri kullanır ve şarj etkisi aynı şarj akımıyla daha iyidir, böylece pilin kullanım ömrü uzar.
5. Yüksek verimlilik
Kalıcı mıknatıslı jeneratör, enerji tasarrufu sağlayan bir üründür.Kalıcı mıknatıslı rotor yapısı, rotor manyetik alanını oluşturmak için gereken uyarma gücünü ve karbon fırçalar ile kayma halkaları arasındaki mekanik sürtünme kaybını ortadan kaldırır ve bu da kalıcı mıknatıs jeneratörünün verimliliğini büyük ölçüde artırır.1500 dev/dak ile 6000 dev/dak arasındaki hız aralığında sıradan tahrik jeneratörlerinin ortalama verimi yalnızca %45 ila %55 iken, sabit mıknatıslı jeneratörlerin verimi %75 ila %80 kadar yüksek olabilir.
6.Kendiliğinden başlayan bir voltaj regülatörü kullanma
Harici uyarma güç kaynağına gerek yok.Jeneratör döndüğü sürece elektrik üretir.Akü hasar gördüğünde, motor çalıştığı sürece araç şarj sistemi normal şekilde çalışmaya devam edebilir.
7. Özellikle nemli veya tozlu zorlu ortamlarda çalışmak için uygundur.
8.Radyo paraziti yok
Kalıcı mıknatıslı jeneratörün karbon fırçası ve kaymaz halka yapısı yoktur, bu da karbon fırça ile kayma halkası arasındaki sürtünmeden kaynaklanan radyo parazitini ortadan kaldırır;ayrıca jeneratörün ortam sıcaklığına olan gereksinimini azaltır.
