Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE
Model numarası: PMG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: USD 1000-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Değişken Hızlı Kalıcı Mıknatıs Jeneratörü |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma sınıfı: |
IP54 IP55 |
Rulman markası: |
SKF |
Sarma Malzemesi: |
%100 bakır |
Başvuru: |
Rüzgar türbini, hidro türbin |
Kurulum: |
IMB3 IMB5 IMB35 |
Hizmet: |
OEM, ODM |
sertifika: |
CE |
İsim: |
Değişken Hızlı Kalıcı Mıknatıs Jeneratörü |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma sınıfı: |
IP54 IP55 |
Rulman markası: |
SKF |
Sarma Malzemesi: |
%100 bakır |
Başvuru: |
Rüzgar türbini, hidro türbin |
Kurulum: |
IMB3 IMB5 IMB35 |
Hizmet: |
OEM, ODM |
sertifika: |
CE |

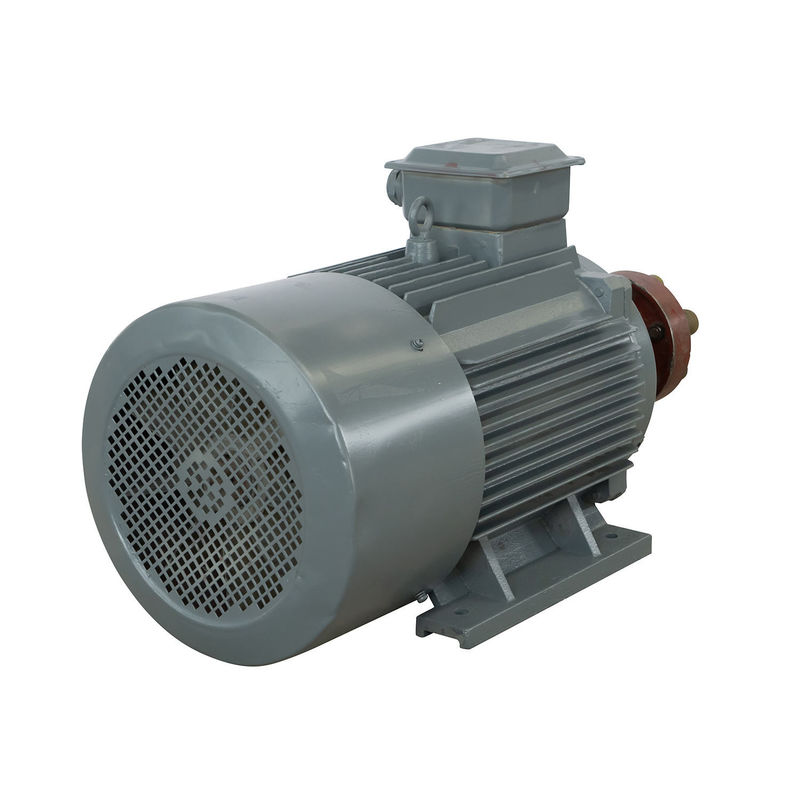

OEM ODM Hizmeti Değişken Hızlı Rüzgar Enerjisi Daimi Mıknatıs Jeneratörü
Ürün Çizimi
Teknik parametre
| Sıklık | 50Hz/60Hz | Anma gücü | 5kw-1mw |
| Koruma Sınıfı | IP54 | Yeterlik | %95 |
| Ortam sıcaklığı | -25~45°C | Önerilen rakım | < 1000m |
| Rulmanlar | SKF markası | sarma malzemesi | %100 bakır tel |
| Sargı sıcaklık seviyesi | 180°C | Stator Emprenye tipi | Vakum Basıncı Emprenye (VPI) |
| Mıknatıs Malzemesi | Neodimyum 40SH | Mıknatıs sıcaklık seviyesi | 150°C |
| Demir çekirdek | Soğuk haddelenmiş silikon çelik sac | Normal çalışma sıcaklığı | 90°C |
Detaylı Resimler
Kalıcı mıknatıs jeneratörü, dönen bir şaftın mekanik enerjisinden elektrik enerjisi üreten bir elektrikli makinedir.Jeneratör, kalıcı mıknatıslar içeren bir rotor ve sargıları içeren bir statordan oluşur.Rotor döndürüldüğünde, kalıcı mıknatısların manyetik alanı statorun sargılarında bir elektrik akımı indükler ve bu daha sonra yüke aktarılır.Kalıcı mıknatıslar sürekli bir manyetik enerji kaynağı sağladığından, jeneratör manyetik alanı oluşturmak için harici bir güç kaynağına ihtiyaç duymaz.Kalıcı mıknatıslı jeneratörler, oldukça verimli ve güvenilir oldukları için rüzgar türbinleri ve hidroelektrik santralleri gibi yenilenebilir enerji uygulamalarında yaygın olarak kullanılmaktadır.
Yapı
Bir PMG'nin tasarımı nispeten basittir.Bir rotor, stator ve kalıcı mıknatıslardan oluşur.Rotor, kalıcı mıknatıslar içeren dönen bir şafttır.Stator, rotoru çevreleyen ve tel bobinlerini içeren sabit bir bileşendir.Rotor döndüğünde, kalıcı mıknatıslar tarafından oluşturulan manyetik alan statordaki tel bobinlerini keserek bir voltaj indükler.
Çalışma prensibi
Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.
Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.
Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.
PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.
Özellikler
① Jeneratör, frekansı ve verimliliği artıran, doğrultucuların ve invertörlerin maliyetini azaltan birçok kutba sahiptir.
② Jeneratör, kompakt yapı tasarlanırken Sonlu Eleman Analizi kullanılır.Düşük başlangıç torku, küçük rüzgar başlatma problemini çözerek rüzgar enerjisi kullanımını iyileştirir.
③ Vites artırıcıyı dışarıda bırakın, jeneratörün güvenilirliğini ve verimliliğini artırın ve bakım miktarını azaltın.
④ H sınıfı yalıtım, vakum basıncı emprenyesi.
⑤ Dikey eksen, yatay eksen, iç rotor, dış rotor ve plaka tipi gibi birçok yapıya sahip olun.
⑥ Güçlü rotorlar, jeneratör yüksek hıza ulaşabilir.
⑦ Küçük boyutlu, hafif, yüksek enerji yoğunluğu, özel durumlar için uygundur.
⑧ Tüm hız aralığında çalışma verimliliği, yüksek verimlilik.
⑨ İthal yüksek hızlı yağ içeren yataklar kullanın, bakım gerektirmez ve yüksek güvenilirlik.
PMG'lerin avantajlarından biri, elektrik üretmek için harici bir güç kaynağına ihtiyaç duymamalarıdır.Bu, onları güvenilir bir elektrik kaynağına ihtiyaç duyulan şebeke dışı uygulamalar için ideal hale getirir.Ek olarak, PMG'ler, zamanla aşınan fırçalar veya diğer bileşenler gerektirmediğinden, diğer jeneratör türlerine kıyasla nispeten daha az bakım gerektirir.
Kalıcı mıknatıslı jeneratörlerle ilgili bir başka harika şey de bakım çalışmaları için çok fazla zaman ve para harcamanıza gerek kalmamasıdır.Sadece kurun ve sizin için para kazanmasını bekleyerek orada bekleyin!
Qingdao ENNENG Motor Co., Ltdsabit mıknatıslı jeneratörlere ve enerji tasarrufu sağlayan çözümlere odaklanan küresel bir tedarikçidir.Rüzgar türbinleri, Hidro türbinler ve diğer yenilenebilir enerji sistemleri için özelleştirilmiş 5KW - 2MW Kalıcı Mıknatıs Jeneratörleri sağlıyoruz.Güçlü esneklik ve rekabetçi yeteneklerle, müşterilerin genel yeni enerji sistemi çözümünü özelleştirmelerine yardımcı olabiliriz.ENNENG ekibi Avrupa, Amerika, Afrika ve diğer ülkelerde sektöre çok sayıda jeneratör teslim etti ve tüm hızlarda (standart hızdan doğrudan tahrike) birçok farklı proje üzerinde çalışıyor.Yalnızca çevresel faydaları olan ürünler sunarak ve sıfır karbon ayak iziyle çalışarak gezegene verdiğimiz sözü yerine getiriyoruz.
