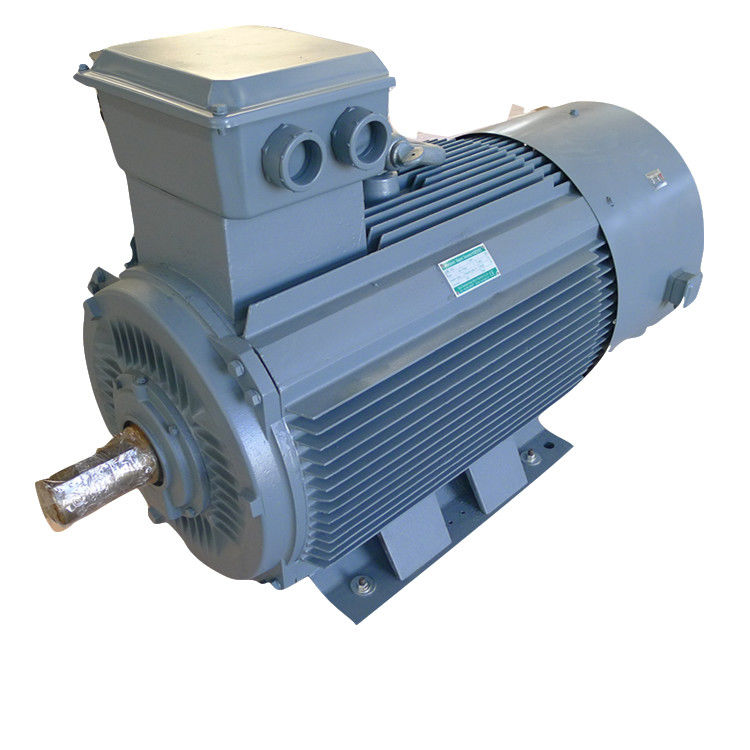

Rüzgar Türbini Kalıcı Mıknatıslı Jeneratör Motoru Düşük Hız

Yeşil Enerji Rüzgar Türbini Daimi Mıknatıs Jeneratörü Toptan Fiyat

Ürün Çizimi

Teknik parametre

Detaylı Resimler

Kalıcı mıknatıs jeneratörü nedir?

Kalıcı mıknatıs jeneratörü, mekanik enerjiyi elektrik enerjisine dönüştüren bir cihazdır.Bu cihazda rotor sargıları sabit mıknatıslarla değiştirilmiştir.Sabit mıknatıslı jeneratörler çoğunlukla ticari elektrik enerjisi üretmek için türbinler ve motorlar gibi endüstriyel uygulamalarda kullanılır, sabit mıknatıslı alternatör alternatif bir enerji kaynağıdır ve onu çeşitli konut, ticari ve endüstriyel uygulamalar için harika bir cihaz haline getiren çok sayıda faydası vardır. .

Yapı

Kalıcı mıknatıs jeneratörü esas olarak bir rotor, uç kapak ve statordan oluşur.Statorun yapısı sıradan bir alternatörünkine çok benzer.Rotor ve alternatörün yapısı arasındaki en büyük fark, kalıcı mıknatısın rotor üzerindeki konumuna göre yüksek kaliteli olmasıdır, sabit mıknatıslı jeneratör genellikle bir yüzey rotor yapısına ve yerleşik bir rotor yapısına ayrılır. .

Çalışma prensibi

Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.

Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.

Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.

PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.

Kalıcı mıknatıs jeneratörünün sınıflandırılması:

Kalıcı mıknatıs jeneratörleri (PMG'ler), mıknatıs tipi, uygulama, faz sayısı ve güç derecesi gibi çeşitli faktörlere göre sınıflandırılabilir.Kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmaları şunlardır:

Mıknatıs tipine göre: a.Ferrit Mıknatıs PMG: Bu jeneratörler, nadir toprak mıknatıslarından daha ucuz ve daha düşük manyetik güce sahip olan ferrit mıknatıslar kullanır.B.Nadir Toprak Mıknatısı PMG: Bu jeneratörler, daha pahalı olan ancak ferrit mıknatıslardan daha yüksek bir manyetik güce sahip olan neodimiyum veya samaryum-kobalt mıknatıslar kullanır.

Uygulamaya göre: a.Rüzgar Türbini PMG: Bu jeneratörler, rüzgar türbinlerinde kullanılmak üzere tasarlanmıştır ve tipik olarak küçük ölçekli veya şebeke dışı uygulamalarda kullanılır.B.Hidroelektrik PMG: Bu jeneratörler, hidroelektrik santrallerde kullanılmak üzere tasarlanmıştır ve tipik olarak büyük ölçekli uygulamalarda kullanılır.

Faz sayısına bağlı olarak: a.Tek fazlı PMG: Bu jeneratörler, tek bir çıkış fazına sahiptir ve düşük güçlü uygulamalarda kullanılır.B.Üç fazlı PMG: Bu jeneratörlerin üç çıkış fazı vardır ve yüksek güçlü uygulamalarda kullanılırlar.

Güç derecesine göre: a.Düşük güçlü PMG: Bu jeneratörler, birkaç kilovata kadar güç derecesine sahiptir ve küçük ölçekli uygulamalarda kullanılır.B.Yüksek güçlü PMG: Bu jeneratörler, birkaç megavatlık bir güç derecesine sahiptir ve rüzgar türbinleri ve hidroelektrik santralleri gibi büyük ölçekli uygulamalarda kullanılır.

Bunlar, kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmalarıdır, ancak bunları belirli parametrelere göre sınıflandırmanın başka yolları da olabilir.

Özellikler

① Jeneratör, frekansı ve verimliliği artıran, doğrultucuların ve invertörlerin maliyetini azaltan birçok kutba sahiptir.

② Jeneratör, kompakt yapı tasarlanırken Sonlu Eleman Analizi kullanılır.Düşük başlangıç ​​torku, küçük rüzgar başlatma problemini çözerek rüzgar enerjisi kullanımını iyileştirir.

③ Vites artırıcıyı dışarıda bırakın, jeneratörün güvenilirliğini ve verimliliğini artırın ve bakım miktarını azaltın.

④ H sınıfı yalıtım, vakum basıncı emprenyesi.

⑤ Dikey eksen, yatay eksen, iç rotor, dış rotor ve plaka tipi gibi birçok yapıya sahip olun.

⑥ Güçlü rotorlar, jeneratör yüksek hıza ulaşabilir.

⑦ Küçük boyutlu, hafif, yüksek enerji yoğunluğu, özel durumlar için uygundur.

⑧ Tüm hız aralığında çalışma verimliliği, yüksek verimlilik.

⑨ İthal yüksek hızlı yağ içeren yataklar kullanın, bakım gerektirmez ve yüksek güvenilirlik.

2. Değişken hızlı jeneratörler Hidro Endüstri için bir çözüm sunar.

Değişken hızlı teknolojiden sağlanan artan verimlilik, daha birçok küçük su sahasının ekonomik olarak geliştirilmesini mümkün kılabilir.

Kalıcı Mıknatıs Jeneratörlerinin İndüksiyon Jeneratörlerine Göre Avantajları:

1. Yüksek verimlilik: PMG'ler oldukça verimlidir ve mekanik enerjinin %90'a kadarını elektrik enerjisine dönüştürebilir.Bu, diğer jeneratör türleri ile aynı miktarda elektrik üretmek için daha az yakıt veya enerji girdisi gerektirdikleri anlamına gelir.



2. Düşük bakım: PMG'ler, geleneksel jeneratörlere göre daha az hareketli parçaya sahiptir, bu da daha az bakım gerektirdikleri ve arızalanma ihtimallerinin daha düşük olduğu anlamına gelir.Bu, onları uzun vadede daha güvenilir ve uygun maliyetli bir seçenek haline getirir.



3. Çevre dostu: PMG'ler, emisyon veya kirletici madde üretmeyen, temiz ve yenilenebilir bir enerji kaynağıdır.Şebekeden bağımsız uygulamalar veya geleneksel güç kaynaklarının bulunmadığı uzak konumlara güç sağlamak için mükemmel bir seçenektir.



4. Çok yönlülük: PMG'ler, küçük ölçekli konut kullanımından büyük ölçekli endüstriyel ve ticari uygulamalara kadar çok çeşitli uygulamalar için kullanılabilir.Evlere, işletmelere, çiftliklere ve hatta tüm topluluklara güç sağlamak için kullanılabilirler.



5. Uygun maliyetli: PMG'ler, özellikle uzun vadede, genellikle geleneksel jeneratörlerden daha uygun maliyetlidir.Ön maliyetleri daha yüksek olabilse de, daha düşük bakım ve yakıt maliyetleri onları uzun vadede daha uygun fiyatlı bir seçenek haline getiriyor.



Genel olarak, PMG'ler yenilenebilir enerjinin geleceği için önemli bir teknolojidir.Dünya daha temiz, daha sürdürülebilir enerji kaynaklarına doğru kaymaya devam ettikçe, PMG'ler enerji ihtiyaçlarımızı karşılamada giderek daha önemli bir rol oynayacaktır.



Rüzgar enerjisi üretim ünitelerinin bakımının önemi:



Rüzgar türbinleri sahaya yerleştirilmelidir ve çalışma koşulları çok çetindir.Rüzgar türbinlerinin güvenilirliğini arttırmak ve rüzgar türbinlerinin hizmet ömrünü uzatmak için rutin bakım çok önemlidir.Rüzgar enerjisi üretiminde deneyim alışverişinde bulunurken, deneyimli yabancı uzmanlar bir keresinde rüzgar türbinlerinin odak noktasının onarım değil bakım olduğunu söylemişti.Rüzgar türbinlerinin ömrü bakım kalitesine bağlıdır.Rüzgar türbinlerinin bakımı karmaşık değildir.



İşletme ve bakım personeli, rüzgar enerjisi teknolojisi hakkında temel bilgilere sahip olmalı ve soğuk ve sıcak havalarda yüksekte çalışabilmelidir.Aynı zamanda, ekipman bakım personeli, önemli arızaları bizzat analiz etme ve yargılama becerisine ve yerinde müdahale yeteneğine sahip olmalı ve küçük onarımları yerinde hızlı bir şekilde gerçekleştirebilmelidir.Bu nedenle, ekipman bakım personelinin rüzgar türbinlerinin yapısına aşina olması ve kurulum sürecinde işletme ve bakım eğitim kurslarına katılması gerekir.Aşağıdaki bakım önlemleri referans olarak mevcuttur:



(1) İmalatçı tarafından sağlanan çizim, malzeme ve talimatlara göre, ilgili personelin dikkatli bir şekilde öğrenmesi ve uygulaması için detaylı bir "Rüzgar Enerjisi İşletme ve Bakım Yönetmeliği" hazırlar.



(2) Rüzgar enerjisi üretiminin temel ilkelerini ciddi şekilde inceleyin, rüzgar türbinlerinin performansını anlayın ve başlatma ve durdurma yöntemlerinde yetkin olun.



(3) Personelin sorumluluk duygusunu ve profesyonelliğini geliştirmek için düzenli olarak ideolojik eğitim yürütmek.



(4) Jeneratör kazaları dikkatle kayıt altına alınmalı, sebepleri incelenmeli ve sürekli deneyim biriktirilmelidir.



Yukarıdaki noktalar dikkatli dikkatinizi gerektirir.Hala rüzgar türbinleri hakkında daha fazla bilginiz varsa, lütfen şirketin web sitesine dikkat edin, düzenli olarak güncelleyeceğiz!
