Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
PMSM Motor Üreticisi |
Akım: |
AC |
kontrol modu: |
Değişken frekans vektör kontrolü |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Özellikler: |
Küçük boy, hafif |
Su geçirmez sınıf: |
IP65 |
Soğutma: |
IC411, IC416 |
Görev: |
S1 |
yalıtım: |
F |
İsim: |
PMSM Motor Üreticisi |
Akım: |
AC |
kontrol modu: |
Değişken frekans vektör kontrolü |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Özellikler: |
Küçük boy, hafif |
Su geçirmez sınıf: |
IP65 |
Soğutma: |
IC411, IC416 |
Görev: |
S1 |
yalıtım: |
F |

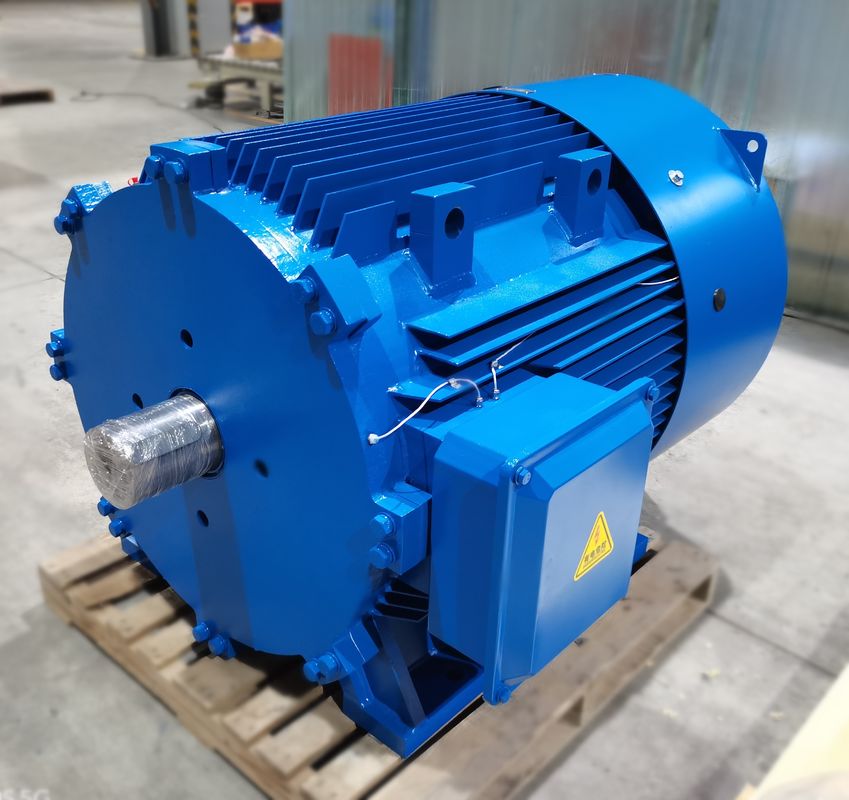

Enerji Tasarruflu IP65 Su Soğutmalı Sabit Mıknatıslı Dişlisiz Motor Üreticisi
Kalıcı Mıknatıslı Senkron Motor Nedir?
KALICI MAGNET SENKRON MOTOR, esas olarak stator, rotor, şasi, ön-arka kapak, yataklar vb.'den oluşur. Statorun yapısı temel olarak sıradan asenkron motorlarınkiyle aynıdır ve sabit mıknatıslı senkron arasındaki temel fark motor ve diğer motor türleri rotorudur.
Motorun sabit mıknatısının yüzeyinde veya içinde önceden mıknatıslanmış (manyetik yüklü) manyetik bulunan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluklu manyetik alanı sağlar.Bu rotor yapısı, motor hacmini etkili bir şekilde azaltabilir, kaybı azaltabilir ve verimliliği artırabilir.
Sabit mıknatıslı motorun teknik avantajları ilkesinin analizi
Sabit mıknatıslı senkron motorun prensibi şu şekildedir: Motorun stator sargısında üç fazlı akıma geçiş akımından sonra, motorun stator sargısı için dönen bir manyetik alan oluşturacaktır.Rotor kalıcı mıknatısla kurulduğundan, kalıcı mıknatısın manyetik kutbu sabittir, aynı fazın farklı itme kuvvetlerini çeken manyetik kutuplar ilkesine göre, statorda üretilen dönen manyetik alan rotoru döndürmeye, dönmeye zorlar. rotorun hızı, statorda üretilen dönen kutbun hızına eşittir.
Manyetik alanlar sağlamak için kalıcı mıknatısların kullanılması nedeniyle, rotor işlemi olgun, güvenilir ve boyut olarak esnektir ve tasarım kapasitesi onlarca watt'tan megavatlara kadar küçük olabilir.Aynı zamanda, rotor sabit mıknatıs çiftlerinin sayısını artırarak veya azaltarak, motorun kutup sayısını değiştirmek daha kolaydır, bu da sabit mıknatıslı senkron motorların hız aralığını daha geniş hale getirir.Çok kutuplu sabit mıknatıslı rotorlarda nominal hız, sıradan asenkron motorlarla elde edilmesi zor olan tek bir hane kadar düşük olabilir.
Özellikle düşük hızlı yüksek güçlü uygulama ortamında, sabit mıknatıslı senkron motor, sıradan bir motor artı redüktör ile karşılaştırıldığında çok kutuplu bir tasarımla düşük hızda doğrudan çalıştırılabilir, sabit mıknatıslı senkron motorun avantajları vurgulanabilir .
PMACM'lerin tanımlayıcı özelliği - rotorlarındaki kalıcı mıknatıslar - stator sargılarının dönen manyetik alanı (RMF) tarafından etkileniyor ve dönme hareketine itiliyor.Bu, daha fazla akım gerektiren manyetik kuvvetin rotor mahfazasında indüklenmesi veya üretilmesi gereken diğer rotorlardan bir sapmadır.Bu, rotorun manyetik alanı kalıcı olduğundan ve üretimi için bir güç kaynağına ihtiyaç duymadığından, PMACM'lerin genellikle endüksiyon motorlarından daha verimli olduğu anlamına gelir.Bu aynı zamanda, bu motorlar tarafından üretilen torku yumuşatan bir kontrol sistemi olan bir değişken frekanslı sürücünün (VFD veya PM sürücüsü) çalışması gerektiği anlamına gelir.PM sürücüsü, rotor dönüşünün belirli aşamalarında stator sargılarına giden akımı açıp kapatarak aynı anda torku ve akımı kontrol eder ve bu verileri rotor konumunu ve dolayısıyla şaft çıkışının hızını hesaplamak için kullanır.Dönme hızları RMF'nin hızıyla eşleştiği için senkron makinelerdir.Bu makineler nispeten yenidir ve hala optimize edilmektedir, bu nedenle herhangi bir PMACM'nin özel çalışması şimdilik esasen her tasarıma özgüdür.
Neden sabit mıknatıslı ac motorları seçmelisiniz?
Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine göre çeşitli avantajlar sunar:
Yüksek Verimlilik: PMAC motorları, rotor bakır kayıplarının olmaması ve azaltılmış sargı kayıpları nedeniyle oldukça verimlidir.%97'ye varan verimlilik elde edebilirler ve bu da önemli ölçüde enerji tasarrufu sağlar.
Yüksek Güç Yoğunluğu: PMAC motorları, diğer motor türlerine kıyasla daha yüksek güç yoğunluğuna sahiptir, bu da birim boyut ve ağırlık başına daha fazla güç üretebilecekleri anlamına gelir.Bu, onları alanın sınırlı olduğu uygulamalar için ideal hale getirir.
Yüksek Tork Yoğunluğu: PMAC motorları yüksek tork yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir.Bu, onları yüksek torkun gerekli olduğu uygulamalar için ideal hale getirir.
Azaltılmış Bakım: PMAC motorlarında fırça bulunmadığından, diğer motor türlerine göre daha az bakım gerektirir ve daha uzun ömürlüdür.
Geliştirilmiş Kontrol: PMAC motorları, diğer motor tiplerine kıyasla daha iyi hız ve tork kontrolüne sahiptir, bu da onları hassas kontrolün gerekli olduğu uygulamalar için ideal kılar.
Çevre Dostu: PMAC motorları, geri dönüşümü daha kolay olan ve diğer motor türlerine göre daha az atık üreten nadir toprak metalleri kullandıkları için diğer motor türlerine göre daha çevre dostudur.
Genel olarak, PMAC motorlarının avantajları, onları elektrikli araçlar, endüstriyel makineler ve yenilenebilir enerji sistemleri dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir seçim haline getiriyor.
Kalıcı mıknatıslı AC (PMAC) motorlar, aşağıdakileri içeren geniş bir uygulama yelpazesine sahiptir:
Endüstriyel Makineler: PMAC motorları, pompalar, kompresörler, fanlar ve takım tezgahları gibi çeşitli endüstriyel makine uygulamalarında kullanılır.Yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sunarak bu uygulamalar için idealdirler.
Robotik: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve yüksek verimlilik sundukları robotik ve otomasyon uygulamalarında kullanılır.Genellikle robotik kollarda, kıskaçlarda ve diğer hareket kontrol sistemlerinde kullanılırlar.
HVAC Sistemleri: PMAC motorları, yüksek verimlilik, hassas kontrol ve düşük gürültü seviyeleri sundukları ısıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde kullanılır.Bu sistemlerde genellikle fan ve pompalarda kullanılırlar.
Yenilenebilir Enerji Sistemleri: PMAC motorları, yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sundukları rüzgar türbinleri ve güneş izleyicileri gibi yenilenebilir enerji sistemlerinde kullanılır.Bu sistemlerde jeneratör ve takip sistemlerinde sıklıkla kullanılmaktadır.
Tıbbi Ekipman: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve düşük gürültü seviyeleri sundukları MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Bu makinelerde hareketli parçaları tahrik eden motorlarda sıklıkla kullanılırlar.
SPM'ye karşı IPM
Bir PM motoru iki ana kategoriye ayrılabilir: yüzey kalıcı mıknatıslı motorlar (SPM) ve dahili sabit mıknatıslı motorlar (IPM).Motor tasarım tiplerinden hiçbiri rotor çubukları içermez.Her iki tip de rotorun içine veya içine yapıştırılmış kalıcı mıknatıslar tarafından manyetik akı üretir.
SPM motorlarında, rotor yüzeyinin dışına yapıştırılmış mıknatıslar bulunur.Bu mekanik montaj nedeniyle, mekanik dayanımları IPM motorlarından daha zayıftır.Zayıflamış mekanik güç, motorun maksimum güvenli mekanik hızını sınırlar.Ek olarak, bu motorlar çok sınırlı manyetik belirginlik (Ld ≈ Lq) sergiler.
Rotor terminallerinde ölçülen endüktans değerleri, rotor konumundan bağımsız olarak tutarlıdır.Bire yakın belirginlik oranı nedeniyle, SPM motor tasarımları, tork üretmek için tamamen olmasa da önemli ölçüde manyetik tork bileşenine güvenir.
IPM motorlarında, rotorun kendisine gömülü kalıcı bir mıknatıs bulunur.SPM muadillerinin aksine, kalıcı mıknatısların konumu, IPM motorlarını mekanik olarak çok sağlam ve çok yüksek hızlarda çalışmaya uygun hale getirir.Bu motorlar ayrıca nispeten yüksek manyetik çıkıntı oranlarıyla (Lq > Ld) tanımlanır.Manyetik belirginlikleri nedeniyle, bir IPM motor, motorun hem manyetik hem de relüktans tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir.
Kendi kendini algılamaya karşı kapalı çevrim operasyon
Sürücü teknolojisindeki son gelişmeler, standart AC sürücülerin motor mıknatıs konumunu "kendi kendine algılamasına" ve izlemesine olanak tanır.Bir kapalı döngü sistemi, performansı optimize etmek için tipik olarak z-pulse kanalını kullanır.Belirli rutinler aracılığıyla sürücü, A/B kanallarını izleyerek ve z-kanalı ile hataları düzelterek motor mıknatısının tam konumunu bilir.Mıknatısın tam konumunu bilmek optimum tork üretimine izin vererek optimum verimlilik sağlar.
PM motorlarının akı zayıflaması/yoğunlaştırılması
Sabit mıknatıslı bir motorda akı, mıknatıslar tarafından üretilir.Akı alanı, artırılabilen veya karşı çıkabilen belirli bir yolu takip eder.Akı alanını artırmak veya yoğunlaştırmak, motorun tork üretimini geçici olarak artırmasına izin verecektir.Akı alanına karşı koymak, motorun mevcut mıknatıs alanını geçersiz kılacaktır.Azaltılmış mıknatıs alanı, tork üretimini sınırlayacak, ancak ters emf voltajını azaltacaktır.Azaltılmış ters emf voltajı, motoru daha yüksek çıkış hızlarında çalışmaya itmek için voltajı serbest bırakır.Her iki çalışma türü de ek motor akımı gerektirir.Motor kontrolörü tarafından sağlanan d ekseni boyunca motor akımının yönü, istenen etkiyi belirler.
Kalıcı Mıknatıslı Senkron Motoru Kurmak İçin Adımlar ve Önlemler:
1. Kurulum öncesi hazırlık
Kalıcı mıknatıslı senkron motorun destekleyici ekipmanını kontrol edin: makine tabanı, makine tabanının alt cıvataları, dişli kutusu, vb.
Sabit mıknatıslı senkron motorun mekanik ve elektrik bağlantılarını, tüm bağlantı parçalarının ve konektörlerin spesifikasyon dahilinde olduğundan emin olmak için kontrol edin.
Sabit mıknatıslı senkron motorun nakliyesini ve destek ekipmanını hasar veya deformasyona karşı kontrol edin.
Makine tabanını kurun: makine tabanını kurulum temeline yerleştirin ve makine tabanının altındaki cıvatalarla sabitleyin.Tabanın düz ve aynı seviyede kurulduğundan emin olun.
Dişli kutusunun montajı: Dişli kutusunu makine tabanına takın ve dişli kutusu ile makine tabanı arasında uygun cıvata ve pimlerle sabitleyin.
Sabit mıknatıslı senkron motoru takın: sabit mıknatıslı senkron motoru dişli kutusuna takın ve motor milini redüktör giriş miliyle eşleştirin.
Mekanik ve elektrikli kontrol parçalarını takın: mekanik ve elektrikli kontrol parçalarını makine tabanına takın ve elektrik kontrolünü ilgili kablolarla bağlayın.
Kalıcı mıknatıslı senkron motorun standart montaj konumu, gereksiz titreşim etkilerini azaltmak için yatay olarak kurulmalıdır.
Montaj işlemi sırasında motora çarpma, aşınma gibi zararlar vermemek için motorun korunmasına dikkat etmek gerekir.
Dişli kutusunu kurarken, hız tutarlılığını ve aktarım verimliliğini sağlamak için dişli kutusu ile sabit mıknatıslı senkron motorun eşleşmesine dikkat etmek gerekir.
Şasi ve dişli kutusunu sabit mıknatıslı senkron motorun montaj konumuna ve açısına göre monte ederken, aynı seviyede olmalarını sağlamak için üreticinin gereksinimlerine kesinlikle uymak gerekir.
Kalıcı mıknatıslı senkron motorun montajı sırasında, çalışma sırasında düşmeyi veya gevşemeyi önlemek için bağlantı cıvatalarının sıkılmasına dikkat edilmelidir.
