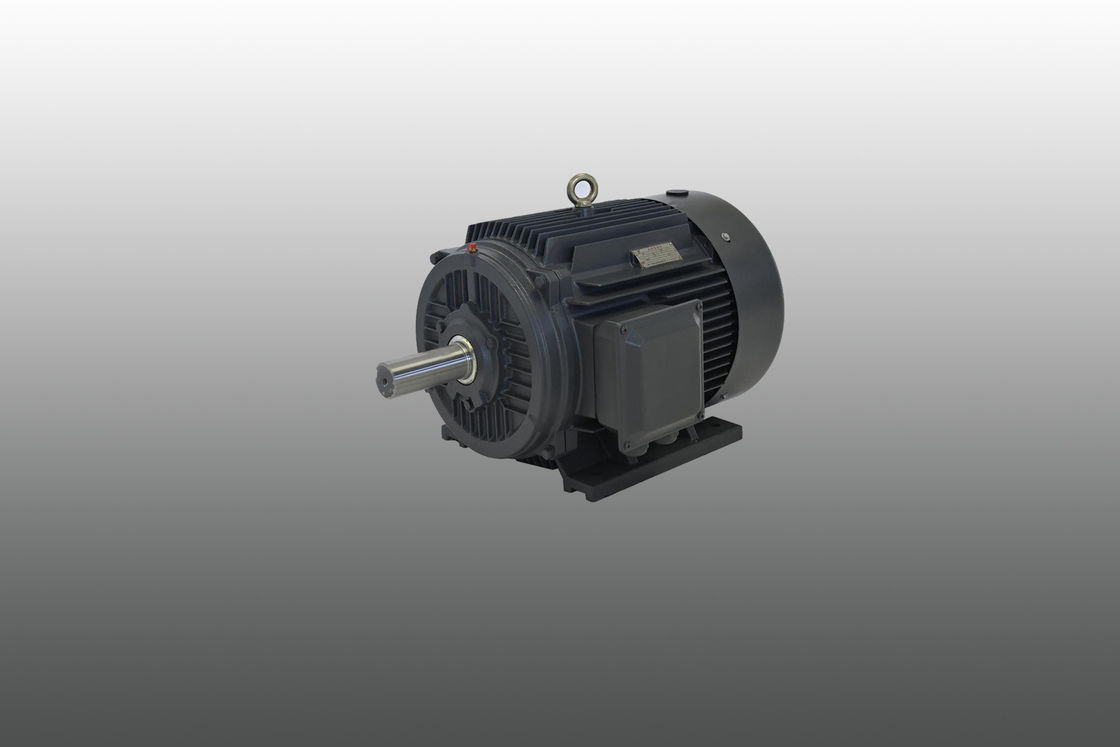

Yüksek torklu kalıcı mıknatıs motor enerji tasarrufu sıvı soğutulmuş

PMACM'lerin belirleyici özelliği, rotorları içindeki kalıcı mıknatısların, statör sargılarının dönen manyetik alanı (RMF) tarafından etki edilmesi ve dönüş hareketi haline getirilmesidir.Bu diğer rotorlardan bir sapma., manyetik kuvvetin rotor korpusunda indüklenmesi veya üretilmesi gerektiğinde, daha fazla akım gerektirir.rotorun manyetik alanı kalıcı olduğundan ve üretimi için bir güç kaynağına ihtiyaç duymadığındanBu aynı zamanda, bu motorların ürettiği torku düzelten bir kontrol sistemi olan çalışmak için değişken frekanslı bir sürücü (VFD veya PM sürücü) gerektirdiği anlamına gelir.Rotor dönüşünün belirli aşamalarında statör sargılarına akımı açıp kapatarak, PM sürücüsü aynı anda tork ve akımı kontrol eder ve bu verileri rotor konumunu ve dolayısıyla şaft çıkış hızını hesaplamak için kullanır.Dönüş hızı RMF'nin hızı ile eşleştiği içinBu makineler nispeten yeni ve hala optimize ediliyor, bu nedenle herhangi bir PMACM'nin spesifik işleyişi, şimdilik, her tasarım için özünde benzersizdir.

EMF ve Döner Eşitliği

Senkronizasyon makinelerinde, faz başına indüklenen ortalama EMF'ye dinamik indüklü EMF denir. Senkronizasyon motorunda, her bir iletken tarafından devrim başına kesilen akım Pφ Weber'dir.

O zaman bir dönüşü tamamlamak için gereken zaman 60/N saniye.

Her bir iletken için indüklenen ortalama EMF,

(PφN / 60) x Zph = (PφN / 60) x 2Tph

Burada Tph = Zph / 2

Bu nedenle, faz başına ortalama EMF,

= 4 x φ x Tph x PN/120 = 4φfTph

Burada Tph = faz başına seri olarak bağlanan dönüşlerin sayısı

φ = Weber'de akış/kutup

P= sayısı.

F= Hz'de frekans

Zph = faz başına seri olarak bağlanan iletkenlerin sayısı = Zph / 3

EMF denklemi, statör üzerindeki bobinlere ve iletkenlere bağlıdır. Bu motor için, dağıtım faktörü Kd ve pitch faktörü Kp de dikkate alınır.

Dolayısıyla, E = 4 x φ x f x Tph xKd x Kp

Kalıcı mıknatıslı senkroniz motorun tork denklemi şöyle verilir:

T = (3 x Eph x Iph x sinβ) / ωm

Neden kalıcı mıknatıslı AC motorları seçtiniz?

Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine göre birkaç avantaj sunar:

Yüksek verimlilik: PMAC motorları, rotor bakır kaybının olmaması ve sarma kaybının azalması nedeniyle yüksek verimlilik göstermektedir.önemli enerji tasarrufları ile sonuçlanır.

Yüksek Güç yoğunluğu: PMAC motorları diğer motor türlerine kıyasla daha yüksek bir güç yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla güç üretebilecekleri anlamına gelir.Bu, yerin sınırlı olduğu uygulamalar için ideal hale getiriyor.

Yüksek tork yoğunluğu: PMAC motorlarının yüksek tork yoğunluğu vardır, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir..

Kısıtlı Bakım: PMAC motorlarının fırçaları olmadığından, daha az bakım gerektirir ve diğer motor türlerine göre daha uzun ömürlüdür.

Geliştirilmiş Kontrol: PMAC motorları, diğer motor türlerine kıyasla daha iyi bir hız ve tork kontrolüne sahiptir ve bu da onları hassas kontrol gerektiren uygulamalar için idealdir.

Çevre dostu: PMAC motorları, nadir toprak metallerini kullandıkları için diğer motor türlerine göre daha çevre dostu motorlardır.Diğer motor türlerine kıyasla daha kolay geri dönüştürülebilen ve daha az atık üreten motorlar.

Genel olarak, PMAC motorlarının avantajları, elektrikli araçlar, endüstriyel makineler ve yenilenebilir enerji sistemleri de dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir seçim haline getirir.

Daimi mıknatıslı, iç mıknatıslı senkron motorlar: Maksimum enerji verimliliği

Daimi mıknatıslı sinkroniz motor (IPMSM), maksimum torkun maksimum hızda gerçekleşmediği çekiş uygulamaları için ideal bir motordur.Bu tür motor, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır. Ve IE4 ve IE5 aralığında fanlar veya pompaları çalıştırmak istiyorsanız mükemmel bir seçimdir. Yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu ile telafi edilir,Eğer doğru değişken frekans sürücüsü ile çalıştırmak şartıyla.

Motorlu değişken frekanslı sürücülerimiz MTPA'ya (Ampere En Yüksek Dönüştürme) dayalı entegre bir kontrol stratejisini kullanıyor.Bu size maksimum enerji verimliliği ile kalıcı mıknatıs senkron motorları çalıştırmak sağlar200%'lik aşırı yük, mükemmel başlangıç tork ve genişletilmiş hız kontrol aralığı da motorun yetkinliğini tam olarak kullanmanıza olanak tanır.Maliyetlerin hızlı geri kazanılması ve en verimli kontrol süreçleri için.

Klasik servo uygulamaları için dış mıknatıslı kalıcı mıknatıslı senkron motorlar

Daimi mıknatıs sinkroni motorları (SPMSM), örneğin klasik servo uygulamalarında yüksek aşırı yük ve hızlı ivme gerektiğinde ideal motorlardır.Uzunlu tasarım da düşük kütle inersi sonuçlanır ve en iyi şekilde kurulabilirBununla birlikte, SPMSM'den ve değişken frekans sürücüsünden oluşan sistemin bir dezavantajı, pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcıların sıklıkla kullanıldığı için bununla ilişkili maliyetlerdir.

Uygulamalar:

Kalıcı mıknatıslı senkron motorlar en iyi açık döngü aşama az hız kontrol sistemini oluşturmak için frekans dönüştürücüleriyle birleştirilebilir.Petrokimya sektöründe hız kontrolü iletim ekipmanlarında yaygın olarak kullanılan, kimyasal lif, tekstil, makine, elektronik, cam, kauçuk, ambalaj, baskı, kağıt üretimi, baskı ve boyama, metalürji ve diğer endüstriler.

Kendini algılama ve kapalı döngü işlevi

Sürücü teknolojisindeki son gelişmeler, standart AC sürücülerin “kendini tespit etmesini” ve motor mıknatısının konumunu takip etmesini sağlar.Belirli rutinlerle., sürücü A / B kanallarını takip ederek ve z kanalı ile hataları düzelterek motor mıknatısının kesin konumunu bilir.Mıknatısın kesin konumunu bilmek, en iyi verimliliğe yol açan en iyi tork üretimini sağlar.

PM motorlarının akım zayıflaması/güçlendirilmesi

Kalıcı mıknatıs motorundaki akım, mıknatıslar tarafından üretilir. Akım alanı belirli bir yolu takip eder, bu da artırılabilir veya karşı konulabilir.Akış alanını artırmak veya yoğunlaştırmak motorun geçici olarak tork üretimini artırmasına izin verecektirAkış alanına karşı çıkmak, motorun mevcut manyetik alanını geçersiz kılacak. Düşük manyetik alan, tork üretimini sınırlayacak, ancak geri-emf voltajını azaltacaktır.Düşük geri-EMF voltajı, motoru daha yüksek çıkış hızlarında çalışmaya zorlamak için voltajı serbest bırakırHer iki işletim türü de ek motor akımı gerektirir. Motor denetleyici tarafından sağlanan motor akımının d eksenindeki yönü, istenen etkiyi belirler.

PMAC Motorlarının Avantajları
PMAC motorlarının başlıca avantajı verimliliğidir. manyetik alan oluşturmak için herhangi bir elektrik akımına ihtiyaç duymadan çalışırlar.Geleneksel AC senkron motorlarda yaygın olarak bulunan daha az elektrik kaybı yaşarlar.Bu artan verimlilik, daha az ısı üretimine yol açar ve sonuçta motorun ömrünü ve güvenilirliğini artırır.

PMAC'lar, verimliliğine ek olarak, daha fazla tork kapasitesine ve daha hızlı hızlanmayı kolaylaştıran daha iyi tork kullanımına sahiptir.kompakt tasarımları, yüksek tork yoğunluğu ve hafif yapı, performans veriminden ödün vermeden daha küçük alanlarda kurulmalarını sağlar.PMAC motorları, geniş bir hız aralığında daha yüksek bir sürekli tork sürdürmede mükemmeldir, düşmüş rotor inersi ve yük altında geliştirilmiş dinamik performansın yararını görmektedir.

PMAC motorları düşük hızlarda yüksek verimliliğe ulaşabilir, bu da onları fanlar ve pompalar gibi düşük hızda çalışmayı gerektiren uygulamalar için uygun kılar.
