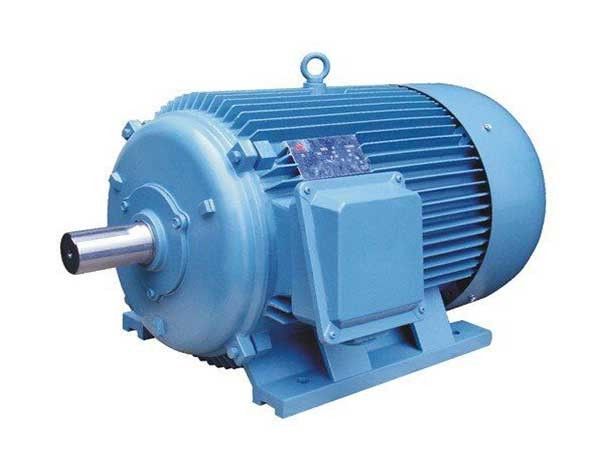

Düşük bakım değişken hızlı soğutma kulesi için kalıcı mıknatıs motoru

Sürekli mıknatıs sinkronizasyon motorlarının birçok türü var. which can be divided into sine wave permanent magnet synchronous motors and trapezoidal wave permanent magnet synchronous motors according to the waveform of the stator winding induced electromotive force- Makine aletleri ekipmanlarının yapısında dokunmatik ekran bakımının yapısında,kullanılan sinüs dalgası kalıcı mıknatıs sinkroni motorunun statörü üç fazlı sargılardan ve demir çekirdeklerden oluşur.Armatür sargıları genellikle Y şeklinde bağlanır ve kısa mesafeye dağıtılmış sargılar kullanılır: hava boşluğu alanı sinüs dalgası şeklinde tasarlanmıştır.Sinüs dalgası karşı elektromotor kuvvet üretmek içinRotor elektrik uyarısı yerine kalıcı mıknatıs kullanır.

1Motor kontrol yöntemi

Şu anda üç fazlı senkron motorlar için esas olarak iki kontrol yöntemi vardır, biri başka bir kontrol türüdür (süret açık döngü kontrolü olarak da bilinir);Diğeri kendi kendine kontrol türüdür (süret kapalı döngü kontrolü olarak da bilinir)Diğer kontrol yöntemi esas olarak rotörün hızını N # I-parça güç kaynağının frekansını bağımsız olarak kontrol ederek ayarlar.Bu rotor konum bilgisi bilmek zorunda değil, ve sabit bir voltaj-sıklık oranına sahip açık döngü kontrol şeması sıklıkla kullanılır.Kendi kendine kontrol edilen kalıcı mıknatıs senkronizasyon motoru da dış güç kaynağının frekansını değiştirerek rotor hızını ayarlarDiğer kontrol türlerinden farklı olarak, dış güç kaynağının frekansındaki değişiklik, rotorun konum bilgisi ile ilişkilidir.statör enerjilenme sıklığı ne kadar yüksekseRotor hızı, statör sargısına uygulanan voltajın (veya akımın) frekansını değiştirerek ayarlanır.

Çünkü kendi kendini kontrol eden senkroniz motorun diğer kontrol edilen senkroniz motorun adım dışı ve salınım sorunları yoktur.ve kalıcı mıknatıs sinkroniz motorunun kalıcı mıknatısında fırça ve komutatör yok, bu da rotorun hacmini ve kalitesini azaltır ve sistemin yanıt hızını ve hız aralığını iyileştirir, bu yüzden kendi kendini kontrol eden bir AC kalıcı mıknatıs senkron motoru kullanırız.Üç fazlı simetrik güç kaynağı üç fazlı simetrik sargıya eklendiğinde, doğal olarak senkron dönen statör manyetik alanı üretilecektir.Senkronizasyon motor rotörünün dönüş hızı, dış güç kaynağının frekansı ile sıkı bir şekilde senkronize edilir ve yükün büyüklüğüyle hiçbir ilgisi yoktur.

2PMSM motorunun prensibi

PMSM, kalıcı mıknatıslı senkroniz motor anlamına gelir.Bir PMSM motorunun çalışma prensibi, kalıcı mıknatıs rotörünün manyetik alanları ile statör sarma akımları arasındaki etkileşime dayanır.

PMSM motorunun statörü, üç fazlı bir AC güç kaynağı tarafından güçlendirilmiş birden fazla sargıya sahiptir.Enerji veren sargılar rotordaki kalıcı mıknatıslarla etkileşime giren dönen bir manyetik alan üretirStator yuvarlama akımları, tork üretimini sürdürmek için rotor pozisyonuyla senkronize edilmelidir.

PMSM motoru senkron bir motordur, bu da rotorun statör alanıyla aynı frekansta döndüğü anlamına gelir.Motor hızı AC güç kaynağı frekansına ve statördeki kutup sayısı doğrudan orantılıdır.

PMSM motoru, elektrikli araçlar, robotik ve endüstriyel otomasyon gibi çeşitli uygulamalarda yaygın olarak kullanılan yüksek verimli ve hassas bir motordur.

PM Motor'un çalışma süreci şöyle:

1 PM motorlarının ana manyetik alanının oluşturulması: Heyecan sargısı, kutupluklar arasında bir heyecan manyetik alanı oluşturmak için bir DC heyecan akımı ile beslenir, yaniAna manyetik alan belirlendi..

2 PM motorlarının akım taşıyan ileticisi: Üç fazlı simetrik armatür sargısı bir güç sargısı olarak hareket eder ve indüklenmiş potansiyelin veya indüklenmiş akımın taşıyıcısı olur.

3 PM motorların kesme hareketi: ana motor rotoru döndürmek için çekiyor (motora mekanik enerji girişi), and the excitation magnetic field between polarities rotates with the shaft and cuts the stator winter phase winding in sequence (equivalent to the conductor of the winding reverse cutting the excitation field )

4 PM motorların alternatif potansiyelinin üretimi: Armatür sargısı ve ana manyetik alan arasındaki göreceli kesme hareketi nedeniyle,Armatür sargısında, boyut ve yönünde periyodik değişikliklerle üç fazlı simetrik bir alternatif potansiyel indüklenecektir.. AC gücü kurşun tel ile sağlanabilir.

5 PM motorlarının alternatif ve simetrisi: Döner manyetik alanın alternatif kutupluğu nedeniyle, indüklenmiş potansiyelin kutupluğu alternatiftir,ve indüklenen potansiyelin üç fazlı simetrisi, armatür sargısının simetrisi nedeniyle garanti edilir..

Kalıcı mıknatıs doğrudan tahrik yapısı ve avantajları:

Kalıcı mıknatıs doğrudan tahrik motoru, değişken frekans vektör kontrol teknolojisi, düşük hız ve yüksek tork doğrudan tahrik teknolojisi ve akıllı kontrol teknolojisini benimser.Basitleştirilmiş bir yapıya sahiptir ve yüksek verimlilik ve düşük tüketim özelliklerine sahiptir., düşük hız ve yüksek tork, yüksek güvenilirlik ve bakımsızlık, yüksek sertlik ve hızlı tepki ve yağlama gerektirmez.ve küçük titreşimler günlük bakım ve onarım iş yükünü büyük ölçüde azaltır, işgücü ve malzeme maliyetlerini tasarruf eder.

Ana avantajları:

(1) Kalıcı mıknatıs doğrudan tahrik motor, bir redüktöre gerek kalmadan yükü doğrudan tahrik eder.

(2) Redüktör ve aktarım ocağı çıkarılır ve sistem aktarım verimliliği 0'dur.93Belirtilen frekansın altında çalışırken, ekipmanların ağır yük başlatma gereksinimlerini karşılayan ve ekipman operasyonunu daha enerji tasarrufu sağlayan sabit tork özelliklerine sahiptir..

(3) Ekipman küçük bir alanı kaplar ve yağlama yağı ve redüktör yedek parçalarını tüketmez.

(4) Frekans dönüştürücü kontrolü yumuşak başlangıç sağlayabilir, yük ekipmanlarına etkisini azaltabilir ve kullanım ömrünü uzatabilir.

(5) Düşük yük koşullarında, daha iyi enerji tasarrufu etkileri elde etmek için çalışma sıklığı uygun şekilde azaltabilir.
