Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
Adı: |

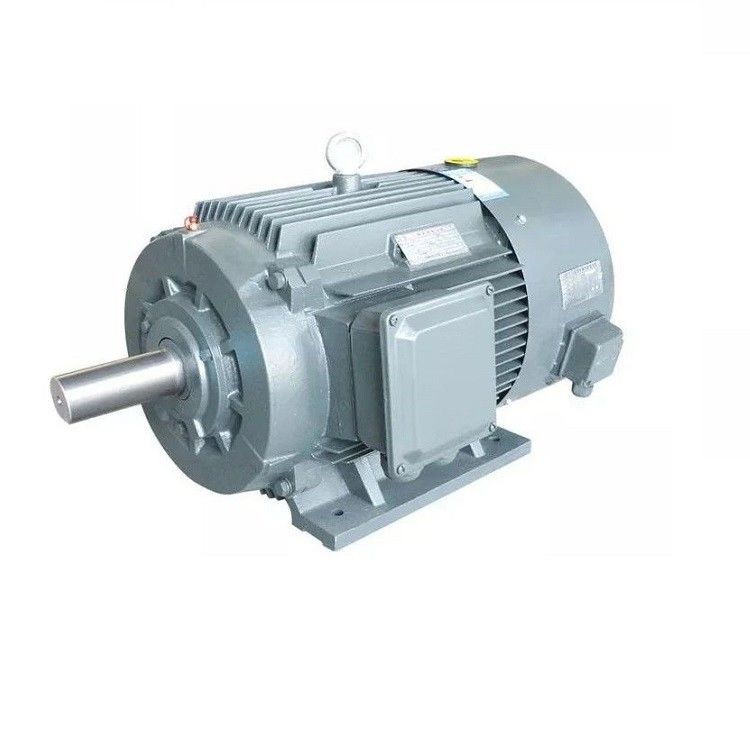

Yüksek Verimli Kalıcı Mıknatıslı Motor |
Mevcut: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Yalıtım sınıfı: |
F(H) |
Koruma Sınıfı: |
IP54(IP23 özelleştirilebilir) |
Enerji verimliliği standartları: |
IE5 |
Kontrol modu: |
Değişken frekans vektör kontrolü |
Sıcaklık: |
-15~+40°C |
Polonyalılar: |
4 |
Çalışma modu: |
S1 |
Adı: |
Yüksek Verimli Kalıcı Mıknatıslı Motor |
Mevcut: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Yalıtım sınıfı: |
F(H) |
Koruma Sınıfı: |
IP54(IP23 özelleştirilebilir) |
Enerji verimliliği standartları: |
IE5 |
Kontrol modu: |
Değişken frekans vektör kontrolü |
Sıcaklık: |
-15~+40°C |
Polonyalılar: |
4 |
Çalışma modu: |
S1 |
Yüksek Denge Dengeli Yüksek Verimlilikli Kalıcı Mıknatıslı Senkron Motor
Kalıcı mıknatıslı senkron motor nedir?
BuDaimi mıknatıs sinkroniz motoruesas olarak statörden, rotordan, şasiden, ön arka kapağından, rulmanlardan vb. oluşur. Statörün yapısı temelde sıradan asinkron motorlarla aynıdır.ve kalıcı mıknatıs sinkronizasyon motor ve diğer motor türleri arasındaki ana fark rotorudur.
Motorun yüzeyinde veya içinde önceden manyetikleştirilmiş (manetik yüklü) manyetik olan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluğu manyetik alanı sağlar.Bu rotor yapısı etkili motor hacimini azaltabilir, kayıpları azaltmak ve verimliliği artırmak.
Kalıcı mıknatıslı senkron motorun çalışması:
Kalıcı mıknatıs sinkroni motorunun çalışması, geleneksel motorlarla karşılaştırıldığında çok basit, hızlı ve etkilidir.PMSM'nin çalışması statörün dönen manyetik alanına ve rotörün sabit manyetik alanına bağlıdırKalıcı mıknatıslar, sabit manyetik akış yaratmak, sinkroni hızda çalışmak ve kilitlemek için rotor olarak kullanılır.
Fazor grupları statörün sargılarını birbirine bağlayarak oluşur.ve çift ve tek fazlıHarmonik voltajları azaltmak için sargılar birbirleriyle kısa bir süre sarılmalıdır.
3 fazlı AC beslenmesi statora verildiğinde, dönen bir manyetik alan yaratır ve rotorun kalıcı mıknatısı nedeniyle sabit manyetik alan indükse edilir.Bu rotor senkronizm ile çalışır senkronizasyon hızıPMSM'nin tüm çalışması, statör ve rotör arasındaki hava boşluğuna bağlıdır.
Eğer hava boşluğu büyükse, motorun rüzgar kaybı azalır.Kalıcı mıknatıs sinkronizasyon motorları kendiliğinden başlayan motorlar değildir.Bu yüzden statörün değişken frekansını elektronik olarak kontrol etmek gerekir.
Avantajlar
Kalıcı mıknatıslı senkron motorun avantajları şunlardır:
Herhangi bir hızda daha yüksek verimlilik sağlar
Farklı paketlerde küçük boyutlarda mevcuttur.
bakım ve kurulum indüksiyon motorundan çok daha kolaydır
düşük hızlarda tam tork tutma kapasitesine sahip
yüksek verimlilik ve güvenilirlik
Düz bir tork ve dinamik performans sağlar
Dezavantajları
Kalıcı mıknatıslı senkron motorların dezavantajları şunlardır:
Bu tür motorlar indüksiyon motorları ile karşılaştırıldığında çok pahalıdır
Bir şekilde çalıştırılması zor çünkü kendiliğinden çalışmayan motorlar değiller.
EMF ve Döner Eşitliği:
Senkronizasyon makinelerinde, faz başına indüklenen ortalama EMF'ye dinamik indüklü EMF denir. Senkronizasyon motorunda, her bir iletken tarafından devrim başına kesilen akım Pφ Weber'dir.
O zaman bir dönüşü tamamlamak için gereken zaman 60/N saniye.
Her bir iletken için indüklenen ortalama EMF,
(PφN / 60) x Zph = (PφN / 60) x 2Tph
Burada Tph = Zph / 2
Bu nedenle, faz başına ortalama EMF,
= 4 x φ x Tph x PN/120 = 4φfTph
Burada Tph = faz başına seri olarak bağlanan dönüşlerin sayısı
φ = Weber'de akış/kutup
P= sayısı.
F= Hz'de frekans
Zph = faz başına seri olarak bağlanan iletkenlerin sayısı = Zph / 3
EMF denklemi, statör üzerindeki bobinlere ve iletkenlere bağlıdır. Bu motor için, dağıtım faktörü Kd ve pitch faktörü Kp de dikkate alınır.
Dolayısıyla, E = 4 x φ x f x Tph xKd x Kp
Kalıcı mıknatıslı senkroniz motorun tork denklemi şöyle verilir:
T = (3 x Eph x Iph x sinβ) / ωm
Yüzey montajlı PMSM
Bu yapıda, mıknatıs rotorun yüzeyine monte edilir.Bu daimi mıknatısın geçirgenliği ve hava boşluğu aynı olduğundan tekdüze bir hava boşluğu sağlarHiç isteksiz tork, yüksek dinamik performans ve robotik ve araç sürücüleri gibi yüksek hızlı cihazlar için uygundur.
Gömülü PMSM veya İç PMSM
Bu tip yapıda, kalıcı mıknatıs aşağıdaki resimde gösterildiği gibi rotora yerleştirilmiştir.Reluctance tork motorun çıkışından kaynaklanır.
