200KW Küçük Rüzgar Türbini Jeneratörü 250RPM Hafif Daimi Mıknatıslı Şaft Jeneratörü

Küçük ve Hafif Enerji Verimli Daimi Mıknatıs Jeneratörü

Ürün Çizimi

Teknik parametre

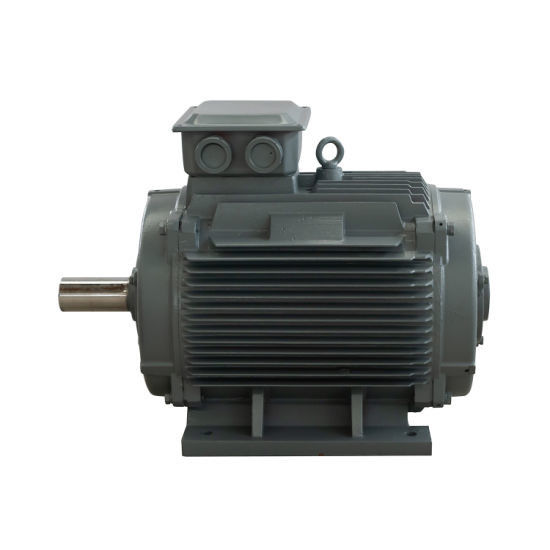

Detaylı Resimler

Kalıcı mıknatıs jeneratörü nedir?

Kalıcı mıknatıs jeneratörü, mekanik enerjiyi elektrik enerjisine dönüştüren bir cihazdır.Bu cihazda rotor sargıları sabit mıknatıslarla değiştirilmiştir.Sabit mıknatıslı jeneratörler çoğunlukla ticari elektrik enerjisi üretmek için türbinler ve motorlar gibi endüstriyel uygulamalarda kullanılır, sabit mıknatıslı alternatör alternatif bir enerji kaynağıdır ve onu çeşitli konut, ticari ve endüstriyel uygulamalar için harika bir cihaz haline getiren çok sayıda faydası vardır. .

Yapı

Kalıcı mıknatıs jeneratörü esas olarak bir rotor, uç kapak ve statordan oluşur.Statorun yapısı sıradan bir alternatörünkine çok benzer.Rotor ve alternatörün yapısı arasındaki en büyük fark, kalıcı mıknatısın rotor üzerindeki konumuna göre yüksek kaliteli olmasıdır, sabit mıknatıslı jeneratör genellikle bir yüzey rotor yapısına ve yerleşik bir rotor yapısına ayrılır. .

Çalışma prensibi

Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.

Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.

Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.

PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.

Kalıcı mıknatıs jeneratörünün sınıflandırılması:

Kalıcı mıknatıs jeneratörleri (PMG'ler), mıknatıs tipi, uygulama, faz sayısı ve güç derecesi gibi çeşitli faktörlere göre sınıflandırılabilir.Kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmaları şunlardır:

Mıknatıs tipine göre: a.Ferrit Mıknatıs PMG: Bu jeneratörler, nadir toprak mıknatıslarından daha ucuz ve daha düşük manyetik güce sahip olan ferrit mıknatıslar kullanır.B.Nadir Toprak Mıknatısı PMG: Bu jeneratörler, daha pahalı olan ancak ferrit mıknatıslardan daha yüksek bir manyetik güce sahip olan neodimiyum veya samaryum-kobalt mıknatıslar kullanır.

Uygulamaya göre: a.Rüzgar Türbini PMG: Bu jeneratörler, rüzgar türbinlerinde kullanılmak üzere tasarlanmıştır ve tipik olarak küçük ölçekli veya şebeke dışı uygulamalarda kullanılır.B.Hidroelektrik PMG: Bu jeneratörler, hidroelektrik santrallerde kullanılmak üzere tasarlanmıştır ve tipik olarak büyük ölçekli uygulamalarda kullanılır.

Faz sayısına göre: a.Tek fazlı PMG: Bu jeneratörler, tek bir çıkış fazına sahiptir ve düşük güçlü uygulamalarda kullanılır.B.Üç fazlı PMG: Bu jeneratörlerin üç çıkış fazı vardır ve yüksek güçlü uygulamalarda kullanılırlar.

Güç derecesine göre: a.Düşük güçlü PMG: Bu jeneratörler, birkaç kilovata kadar güç derecesine sahiptir ve küçük ölçekli uygulamalarda kullanılır.B.Yüksek güçlü PMG: Bu jeneratörler, birkaç megavatlık bir güç derecesine sahiptir ve rüzgar türbinleri ve hidroelektrik santralleri gibi büyük ölçekli uygulamalarda kullanılır.

Bunlar, kalıcı mıknatıs jeneratörlerinin bazı yaygın sınıflandırmalarıdır, ancak bunları belirli parametrelere göre sınıflandırmanın başka yolları da olabilir.

Özellikler

1. Kalıcı mıknatıslı jeneratör rotoru, nadir toprak sabit mıknatıslı çelik, harici uyarma yok, karbon fırça yok, kıvılcım yok, uyarma sargısı yok, yüksek motor rotor gücü, uyarma kontrol kutusu yok, yüksek jeneratör verimliliği, kompakt yapı ve yüksek güvenilirlik benimser.Aynı parametrelere sahip elektrik ikaz jeneratörünün hacim-ağırlık oranı %30 azaltılarak yapım maliyeti düşürülür.

2. Jeneratör, vites kutusu kasnakları vb. ihtiyacını ortadan kaldırarak düşük nominal hıza ulaşabilir. Hidrolik türbin, sistem verimliliğini artırmak için doğrudan jeneratörü çalıştırır.Jeneratör, düşük hızda 50HZ güç frekansı verebilir.Şebeke bağlantılı evirici ile türbin serbest bırakılabilir.Kurak mevsimde, jeneratör seti düşük hızda çalışır ve inverter üzerinden şebekeye güç sağlar;Yazın yağışlı mevsimde türbin daha fazla su tüketebilir ve jeneratör seti yüksek hızda çalışarak daha fazla elektrik üretebilir.Jeneratör, hız aralığı boyunca verimli bir şekilde çalışır.

3. Koruma seviyesi: IP54, motorun içine su, çamur ve toz girmesini önler ve uzun ömürlüdür.Özellikle saha ihtiyaçları için uygundur.Rüzgar enerjisi, hidroelektrik, okyanus enerjisi ve diğer yeni enerji üretimi durumlarında yaygın olarak kullanılmaktadır.

4. Motor hava soğutmalı veya su soğutmalı ve sıcaklık düşük.Motor, bakım gerektirmeyen, yüksek güvenilirlik ve uzun hizmet ömrüne sahip ithal yağ içeren yatakları kullanır.Motor voltajı, hızı, gücü ve diğer parametreler ihtiyaca göre değiştirilebilir ve jeneratör yatay veya dikey tipte yapılabilir.Kamalı mil uzatması, çift şaft uzatması, ön uç durdurma çıkışı vb. Kullanabilir ve üç önleme ile işlenebilir. Kalıcı mıknatıslı rüzgar türbinleri, rüzgar enerjisini rotoru döndürmeye yönlendiren mekanik işe dönüştüren elektrikli ekipmanlardır ve sonunda alternatif akım verir.Rüzgar türbinleri genellikle rüzgar türbinlerinden, jeneratörlerden (cihazlar dahil), yön düzenleyicilerden (kuyruk yüzgeçleri), kulelerden, hız sınırlayıcı mekanizmalardan ve enerji depolama cihazlarından oluşur.Rüzgar türbininin çalışma prensibi nispeten basittir.Rüzgar çarkı rüzgarın etkisi altında döner.Rüzgarın kinetik enerjisini rüzgar çarkı milinin mekanik enerjisine dönüştürür.Jeneratör, rüzgar çarkı milinin tahriki altında döner ve elektrik üretir.

2. Değişken hızlı jeneratörler Hidro Endüstri için bir çözüm sunar.

Değişken hızlı teknolojiden sağlanan artan verimlilik, daha birçok küçük su sahasının ekonomik olarak geliştirilmesini mümkün kılabilir.
