Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Su Soğutmalı Neodimyum Mıknatıs Motor |
Akım: |
AC |
Güç aralığı: |
5.5-3000kw |
Tip: |
IPM |
Özellikler: |
Tamamen Kapalı |
Yeterlik: |
IE4 IE5 |
Malzeme: |
Nadir Toprak NdFeB |
Görev: |
S1 |
Faz: |
3 faz |
Uygulamalar: |
karıştırıcılar, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler ve endüstriyel uygulamalar |
İsim: |
Su Soğutmalı Neodimyum Mıknatıs Motor |
Akım: |
AC |
Güç aralığı: |
5.5-3000kw |
Tip: |
IPM |
Özellikler: |
Tamamen Kapalı |
Yeterlik: |
IE4 IE5 |
Malzeme: |
Nadir Toprak NdFeB |
Görev: |
S1 |
Faz: |
3 faz |
Uygulamalar: |
karıştırıcılar, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler ve endüstriyel uygulamalar |

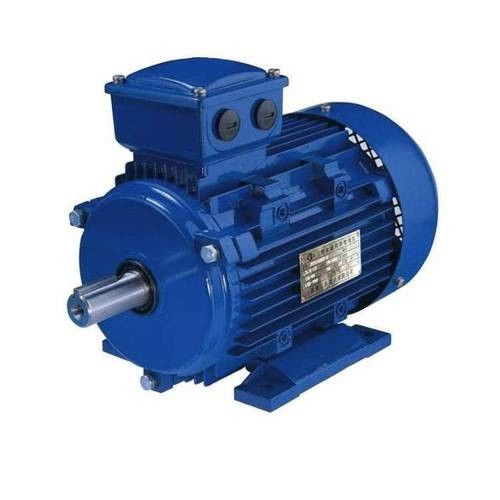

37kw 55kw 75kw Tamamen Kapalı Su Soğutmalı Neodimyum Mıknatıs Motor
Kalıcı Mıknatıslı Senkron Motor Nedir?
Kalıcı mıknatıslı motorlar, çalışmaları için gerekli manyetik alanı oluşturmak için elektromıknatıslar yerine kalıcı mıknatıslar kullanan elektrikli makinelerdir.
Avantajlar:
1. Daha yüksek verim: Kalıcı mıknatıslı motorlar, geleneksel motorlardan daha yüksek verimliliğe sahiptir çünkü rotor sargılarında akım olmaması nedeniyle kayıpları daha düşüktür.
2. Daha iyi güç yoğunluğu: Sabit mıknatıslı motorlar, daha az miktarda malzeme ile daha güçlü bir manyetik alan oluşturabildikleri için geleneksel motorlardan daha yüksek bir güç yoğunluğuna sahiptir.
3. Daha küçük boyut ve ağırlık: Daha yüksek güç yoğunlukları nedeniyle, sabit mıknatıslı motorlar geleneksel motorlardan daha küçük ve daha hafif olacak şekilde tasarlanabilir, bu da onları alan ve ağırlığın önemli olduğu uygulamalar için ideal kılar.
4. Daha az bakım: Sabit mıknatıslı motorlar, geleneksel motorlara göre daha az hareketli parçaya sahiptir, bu da daha az bakım gerektirdikleri ve daha uzun ömürlü oldukları anlamına gelir.
5. Daha iyi kontrol: Sabit mıknatıslı motorlar daha iyi kontrole sahiptir çünkü yük ve hızdaki değişikliklere daha hızlı yanıt verebilirler, bu da onları hassas kontrol gerektiren uygulamalar için uygun hale getirir.
Sabit Mıknatıslı Motor ile Asenkron Motor Arasındaki Farklar:
01. Rotor Yapısı
Asenkron motor: Rotor, bir demir çekirdek ve bir sargıdan oluşur, esas olarak sincap kafesli ve tel sargılı rotorlardır.Bir sincap kafesli rotor, alüminyum çubuklarla dökülmüştür.Statoru kesen alüminyum çubuğun manyetik alanı rotoru çalıştırır.
PMSM Motoru: Kalıcı mıknatıslar, rotorun manyetik kutuplarına gömülüdür ve aynı fazın manyetik kutuplarının farklı itmeleri çekmesi ilkesine göre statorda üretilen dönen manyetik alan tarafından döndürülmek üzere tahrik edilir.
02. Verimlilik
Asenkron motorlar: Belirli bir miktarda enerji kaybı, motor reaktif akımı ve düşük güç faktörü ile sonuçlanan şebeke uyarımından akımı emme ihtiyacı.
PMSM Motor: Manyetik alan kalıcı mıknatıslar tarafından sağlanır, rotorun heyecan verici akıma ihtiyacı yoktur ve motor verimliliği artırılır.
03. Hacim ve Ağırlık
Yüksek performanslı sabit mıknatıslı malzemelerin kullanılması, sabit mıknatıslı senkron motorların hava boşluğu manyetik alanını asenkron motorlardan daha büyük hale getirir.Asenkron motorlara kıyasla boyut ve ağırlık azaltılmıştır.Asenkron motorlardan bir veya iki kasa daha küçük olacaktır.
04. Motor Başlangıç Akımı
Asenkron motor: Doğrudan güç frekansı elektriği ile başlatılır ve başlangıç akımı büyüktür, bu da anma akımının 5 ila 7 katına ulaşabilir, bu da elektrik şebekesi üzerinde anında büyük bir etkiye sahiptir.Büyük başlatma akımı, stator sargısının kaçak direnci voltaj düşüşünün artmasına neden olur ve başlatma torku küçüktür, bu nedenle ağır hizmet başlatma elde edilemez.Sürücü kullanılsa bile, yalnızca nominal çıkış akımı aralığında çalışabilir.
PMSM Motoru: Redüktörün nominal çıkış gereksinimlerinden yoksun olan özel bir kontrolör tarafından çalıştırılır.Gerçek başlangıç akımı küçüktür, akım yüke göre kademeli olarak artar ve başlangıç torku büyüktür.
05. Güç Faktörü
Asenkron motorların güç faktörü düşüktür, elektrik şebekesinden büyük miktarda reaktif akım emmeleri gerekir, asenkron motorların büyük başlangıç akımı elektrik şebekesi üzerinde kısa süreli bir etkiye neden olur ve uzun süreli kullanım belirli hasarlara neden olur. elektrik şebekesi ekipmanına ve transformatörlere.Güç şebekesinin kalitesini sağlamak ve ekipman kullanım maliyetini artırmak için güç kompanzasyon birimleri eklemek ve reaktif güç kompanzasyonu yapmak gereklidir.
Kalıcı mıknatıslı senkron motorun rotorunda indüklenen akım yoktur ve motorun güç faktörü yüksektir, bu da güç şebekesinin kalite faktörünü artırır ve bir kompansatör takma ihtiyacını ortadan kaldırır.
06. Bakım
Asenkron motor + redüktör yapısı, titreşim, ısı, yüksek arıza oranı, büyük yağ tüketimi ve yüksek manuel bakım maliyeti üretecektir;belirli aksama süresi kayıplarına neden olacaktır.
Üç fazlı Kalıcı mıknatıslı senkron motor, ekipmanı doğrudan çalıştırır.Redüktör ortadan kaldırıldığı için motor çıkış hızı düşüktür, mekanik gürültü düşüktür, mekanik titreşim küçüktür ve arıza oranı düşüktür.Tahrik sisteminin tamamı neredeyse bakım gerektirmez.
Üç fazlı Kalıcı mıknatıslı senkron motor, ekipmanı doğrudan çalıştırır.Redüktör ortadan kaldırıldığı için motor çıkış hızı düşüktür, mekanik gürültü düşüktür, mekanik titreşim küçüktür ve arıza oranı düşüktür.Tahrik sisteminin tamamı neredeyse bakım gerektirmez.
Sabit mıknatıslı senkron motor aşağıdaki özelliklere sahiptir:
Genel sanayi sektöründe, düşük voltajlı (380/660/1140V) yüksek verimli asenkron motorların değiştirilmesi, sistem %5 ila %30 enerji tasarrufu sağlar ve yüksek voltajlı (6kV/10kV) yüksek verimli asenkron motorlar, sistem %2 ile %10 arasında tasarruf sağlar.
Neden sabit mıknatıslı ac motorları seçmelisiniz?
Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine göre çeşitli avantajlar sunar:
Yüksek verim: PMAC motorları, rotor bakır kayıplarının olmaması ve sargı kayıplarının azalması nedeniyle oldukça verimlidir.%97'ye varan verimlilik elde edebilirler ve bu da önemli ölçüde enerji tasarrufu sağlar.
Yüksek Güç Yoğunluğu: PMAC motorları, diğer motor türlerine kıyasla daha yüksek güç yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla güç üretebilecekleri anlamına gelir.Bu, onları alanın sınırlı olduğu uygulamalar için ideal hale getirir.
Yüksek Tork Yoğunluğu: PMAC motorları yüksek tork yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir.Bu, onları yüksek torkun gerekli olduğu uygulamalar için ideal hale getirir.
Azaltılmış Bakım: PMAC motorlarının fırçası olmadığı için diğer motor tiplerine göre daha az bakım gerektirir ve daha uzun ömürlüdür.
Gelişmiş Kontrol: PMAC motorları, diğer motor tiplerine kıyasla daha iyi hız ve tork kontrolüne sahiptir, bu da onları hassas kontrolün gerekli olduğu uygulamalar için ideal kılar.
Çevre dostu: PMAC motorları, geri dönüşümü daha kolay olan ve diğer motor türlerine göre daha az atık üreten nadir toprak metalleri kullandıkları için diğer motor türlerine göre daha çevre dostudur.
Genel olarak, PMAC motorlarının avantajları, onları elektrikli araçlar, endüstriyel makineler ve yenilenebilir enerji sistemleri dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir seçim haline getiriyor.
Başvuru:
Kalıcı mıknatıslı senkron motorlar, petrokimya, kimyasal elyaf, tekstil, makine, elektronik, cam, kauçukta hız kontrol iletim ekipmanı için yaygın olarak kullanılan en iyi açık döngü kademesiz hız kontrol sistemini oluşturmak için frekans dönüştürücülerle birleştirilebilir. ambalaj, baskı, kağıt yapımı, baskı ve boyama, metalurji ve diğer endüstriler.
endüksiyon motorları.PM motorları değişken hız kapasitesine sahiptir, ancak, yeni bir Premium Verimlilik invertör görev motorunu kontrol eden elektronik darbe genişliği modülasyonlu değişken frekanslı sürücü (VFD) için eşdeğer değiştirmeler de vardır.Değişken akışlı uygulamalarda sabit hızlı motorları değiştirirken, PMAC motorunun değişken hız kapasitesinden kaynaklanan enerji tasarrufu, motorun kendisinin artan verimliliğinden kaynaklanan tasarrufları büyük ölçüde aşacaktır.Sabit mıknatıslı motorlar, tüm çalışma aralıklarında gelişmiş verimlilik sağlar ve Uluslararası Elektroteknik Komisyonu (IEC) IE4 verimlilik standartlarını karşılar veya aşar.
Motorun verimliliği nasıl artırılır?
Motorun verimini arttırmak için esas olan motor kayıplarını azaltmaktır.Motor kaybı, mekanik kayıp ve elektromanyetik kayıp olarak ikiye ayrılır.Örneğin, bir AC asenkron motor için akım, demirdeki manyetik alan olurken, bakır kaybı ve iletken kaybı üretecek olan stator ve rotor sargılarından geçer.Girdap akımlarının histerezis kaybına neden olmasına neden olacak, hava manyetik alanının yüksek harmonikleri yükte başıboş kayıplar oluşturacak ve yatakların ve fanların dönüşü sırasında aşınma kayıpları olacaktır.
Rotor kaybını azaltmak için rotor sargısının direncini azaltabilir, düşük dirençli nispeten kalın bir tel kullanabilir veya rotor yuvasının kesit alanını artırabilirsiniz.Tabii malzeme çok önemli.Bakır rotorların koşullu üretimi, kayıpları yaklaşık %15 oranında azaltacaktır.Mevcut asenkron motorlar temel olarak alüminyum rotorlardır, bu nedenle verimlilik o kadar yüksek değildir.
Benzer şekilde, statorda, statorun yuva yüzünü artırabilen, stator yuvasının tam yuva oranını artırabilen ve stator sargısının uç uzunluğunu kısaltabilen bakır kaybı vardır.Stator sargısını değiştirmek için kalıcı bir mıknatıs kullanılırsa, akım geçirmeye gerek yoktur.Tabii ki, verimlilik bariz bir şekilde geliştirilebilir, bu da senkron motorun asenkron motordan daha verimli olmasının temel sebebidir.
Motorun demir kaybı için, histerezis kaybını azaltmak için yüksek kaliteli silikon çelik saclar kullanılabilir veya manyetik akı yoğunluğunu azaltabilen ve ayrıca yalıtımı artırabilen demir çekirdeğin uzunluğu uzatılabilir. kaplama.Ayrıca ısıl işlem süreci de kritiktir.
Motorun havalandırma performansı daha önemlidir.Sıcaklık yüksek olduğunda, kayıp elbette büyük olacaktır.Sürtünme kaybını azaltmak için ilgili soğutma yapısı veya ek soğutma yöntemi kullanılabilir.
Yüksek dereceli harmonikler, sargıda ve demir çekirdekte başıboş kayıplar üreterek stator sargısını iyileştirebilir ve yüksek dereceli harmoniklerin üretimini azaltabilir.Rotor yuvasının yüzeyinde de yalıtım işlemi yapılabilir ve manyetik yuva etkisini azaltmak için manyetik yuva çamuru kullanılabilir.
