Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 set
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 20000 takım/yıl
Adı: |
İç karıştırıcı için 2500kw 360rpm 72hz 10kv Neodymium mıknatıs motoru |
Mevcut: |
AC |
Güç aralığı: |
5.5-3000kw |
türü: |
IPM |
Polonyalılar: |
4 |
Görev: |
S1 |
Faz: |
3 faz |
Başvurular: |
karıştırıcılar, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler ve endüstriyel uygulamalar |
Koruma Sınıfı: |
IP68 |
Adı: |
İç karıştırıcı için 2500kw 360rpm 72hz 10kv Neodymium mıknatıs motoru |
Mevcut: |
AC |
Güç aralığı: |
5.5-3000kw |
türü: |
IPM |
Polonyalılar: |
4 |
Görev: |
S1 |
Faz: |
3 faz |
Başvurular: |
karıştırıcılar, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler ve endüstriyel uygulamalar |
Koruma Sınıfı: |
IP68 |

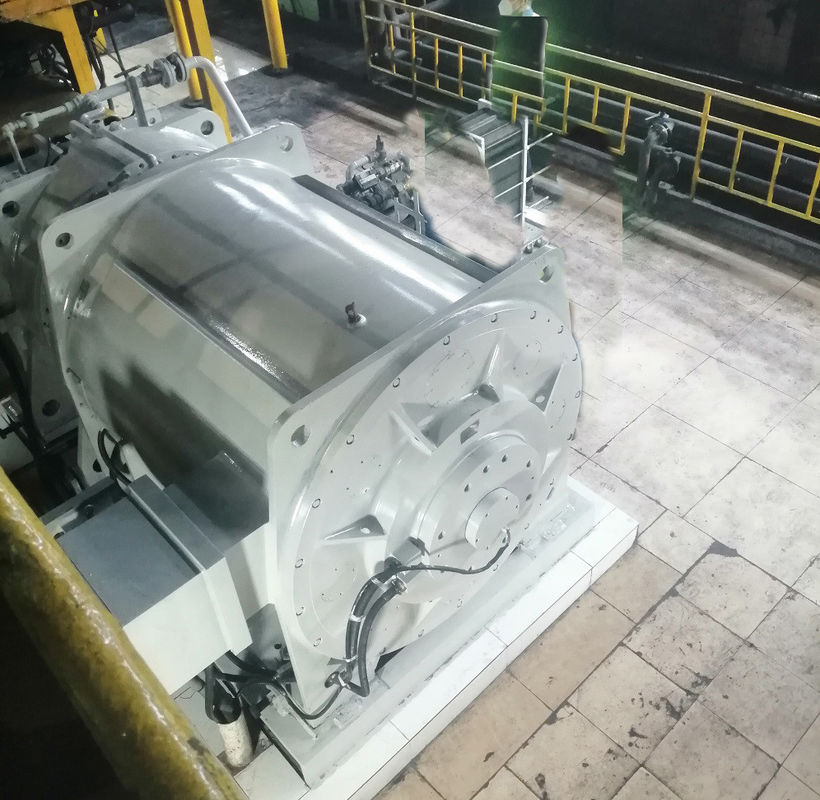

İç karıştırıcı için 2500kw 360rpm 72hz 10kv Neodymium mıknatıs motoru
Kalıcı mıknatıslı senkron motor nedir?
Daimi mıknatıs (PM) motoru, rotorun yüzeyine yerleştirilmiş veya ona takılmış mıknatısları kullanan bir AC motorudur.İç ve yüzeyHer biri kendi alt kategorilerine sahiptir. Yüzey PM motoru durumunda, mıknatıslar rotörün yüzeyine yerleştirilebilir veya yerleştirilebilir, böylece motorun tasarımının dayanıklılığı artırılabilir.Öte yandan, bir iç kalıcı mıknatıs (IPM) motorunda mıknatısların konumlandırılması ve tasarımı önemli değişiklikler gösterebilir.Bir IPM motorundaki mıknatıslar büyük bir blok olarak yerleştirilebilir veya çekirdeğe yaklaştıkça aşamalı olarak yerleştirilebilir, diğer bir yaklaşım ise onları bir tel örneğine yerleştirmeyi içerir.
Kalıcı mıknatıs motorunun ilkesinin analizi
Senkron motor, rotorun sabit manyetik alanı ile statörün dönen manyetik alanı arasındaki etkileşim temelinde çalışır.Döner manyetik alan bir senkron motorun statörü tarafından üretilirAmpere Yasası, torkun statör sargılarından ve rotorun manyetik alanından gelen sinkroniz alternatif akım tarafından üretildiğini belirtir.Bu tork rotorun daha kolay dönmesini sağlar.
Kalıcı mıknatıslı senkron motorların (PMSM) rotöründeki kalıcı mıknatıslar tarafından sabit bir manyetik alan üretilir.Rotor kutupları senkron hızda döndüğünde statörün dönen manyetik alanı ile hizalandırılırSonuç olarak, doğrudan üç fazlı akım ağına bağlandığında, PMSM'ler kendiliğinden çalışamazlar.
Kalıcı mıknatıs motor ve asinkron motor arasındaki farklar:
01Rotor yapısı
Asinkron motor: Rotor, demir çekirdeği ve sarmaşık, esas olarak sincap kafesli ve tel sarmaşık rotorlardan oluşur.Stator kesen alüminyum çubuğunun manyetik alanı rotoru yönlendirir.
PMSM Motoru: Kalıcı mıknatıslar rotor manyetik kutuplarına yerleştirilmiştir.ve aynı fazın farklı itişleri çeken manyetik kutupları ilkesine göre statorda üretilen dönen manyetik alan tarafından döndürülürler.
02Verimlilik
Asinkron motorlar: Şebeke uyarılarından akım emiyor, bu da belirli miktarda enerji kaybı, motor reaktif akımı ve düşük güç faktörü ile sonuçlanıyor.
PMSM Motoru: Manyetik alan kalıcı mıknatıslar tarafından sağlanır, rotora heyecan verici akım gerekmez ve motor verimliliği iyileştirilir.
03. Hacim ve Ağırlık
Yüksek performanslı kalıcı mıknatıs malzemelerinin kullanımı, kalıcı mıknatıs sinkroni motorlarının hava boşluğu manyetik alanını asinkron motorlardan daha büyük hale getirir.Asinkron motorlara kıyasla boyut ve ağırlık azaltılırAsinkron motorlardan bir iki çerçeve daha küçük olacak.
04Motor başlatma akımı.
Asinkron motor: Güç frekansı elektrikle doğrudan çalıştırılır ve başlangıç akımı büyüktür, bu da nominal akımın 5 ila 7 katına ulaşabilir,Bir anda elektrik şebekesine büyük bir etkisi olanBüyük başlangıç akımı, statör sargısının sızıntı direnci voltaj düşüşünü arttırır ve başlangıç tork küçüktür, bu nedenle ağır görev başlangıcı elde edilemez.Dönüştürücü kullanılmış olsa bile, sadece nominal çıkış akım aralığında çalıştırılabilir.
PMSM Motoru: Redüktörün nominal çıkış gereksinimlerine sahip olmayan özel bir denetleyici tarafından çalıştırılır.Akım yüke göre yavaş yavaş arttırılır., ve başlangıç tork büyüktür.
05Güç faktörü.
Asinkron motorlar düşük bir güç faktörüne sahiptir, elektrik şebekesinden büyük miktarda reaktif akım emiyorlar.Asinkron motorların büyük başlangıç akımı, elektrik şebekesine kısa süreli bir etki yaratacaktır., ve uzun süreli kullanım elektrik şebekesi ekipmanlarına ve transformatörlere belirli hasar verecektir.Güç telafi üniteleri eklemek ve elektrik şebekesinin kalitesini sağlamak ve ekipman kullanım maliyetini artırmak için reaktif güç telafi etmeyi gerçekleştirmek gerekir..
Kalıcı mıknatıslı senkron motorun rotorunda herhangi bir indüksiyon akımı yoktur ve motorun güç faktörü yüksektir.Elektrik ağının kalite faktörünü iyileştiren ve bir telafi cihazı kurma ihtiyacını ortadan kaldıran.
06- Bakım
Asinkron motor + redüktör yapısı titreşim, ısı, yüksek arıza oranı, büyük yağ tüketimi ve yüksek manuel bakım maliyeti yaratacak; belirli duraklama kaybına neden olacaktır.
Üç fazlı kalıcı mıknatıs sinkroniz motoru donanımı doğrudan çalıştırır.Mekanik titreşim azTüm tahrik sistemi neredeyse bakımsız.
Üç fazlı kalıcı mıknatıs sinkroniz motoru donanımı doğrudan çalıştırır.Mekanik titreşim azTüm tahrik sistemi neredeyse bakımsız.
Kalıcı mıknatıslı senkron motorun aşağıdaki özellikleri vardır:
Genel endüstri sektöründe, düşük voltajlı 380/660/1140V yüksek verimli asinkron motorların değiştirilmesi, %5 ila %30 enerji tasarrufu sağlar.ve yüksek gerilimli ((6kV/10kV) yüksek verimli asinkron motorlar, sistem %2'den%10'a kadar tasarruf eder.
Neden kalıcı mıknatıslı AC motorları seçtiniz?
1Daha yüksek verimlilik: Daimi mıknatıs motorları, rotor sargılarında akımın olmaması nedeniyle daha düşük kayıplara sahip oldukları için geleneksel motorlardan daha yüksek verimlilik gösterir.
2Daha iyi güç yoğunluğu: Kalıcı mıknatıs motorları, daha az miktarda malzeme ile daha güçlü bir manyetik alan oluşturabildikleri için geleneksel motorlardan daha yüksek güç yoğunluğuna sahiptir.
3Daha küçük boyut ve ağırlık: Daha yüksek güç yoğunluğu nedeniyle, kalıcı mıknatıs motorları geleneksel motorlardan daha küçük ve daha hafif olarak tasarlanabilir.Onları yer ve ağırlığın endişeli olduğu uygulamalar için ideal hale getirir.
4Daha az bakım: Kalıcı mıknatıs motorları geleneksel motorlara göre daha az hareketli parçaya sahiptir, bu da daha az bakım gerektirdiği ve daha uzun ömürlü olduğu anlamına gelir.
5Daha iyi kontrol: Kalıcı mıknatıs motorları daha iyi kontrolü vardır çünkü yük ve hız değişikliklerine daha hızlı yanıt verebilirler, bu da onları hassas kontrol gerektiren uygulamalar için uygundur.
Kalıcı mıknatıs motoru (PM olarak da adlandırılır) iki ana kategoriye ayrılabilir: İç Kalıcı Mıknatıs (IPM) ve Yüzey Kalıcı Mıknatıs (SPM).Her iki tip de rotora veya içine yerleştirilen kalıcı mıknatıslar tarafından manyetik akış üretir.
SPM
YÜZELİ DURUMAN MİGNET
Daimi mıknatısların rotor çevresine bağlandığı bir motor tipi.
SPM motorları rotor yüzeyinin dışına yerleştirilmiş mıknatıslara sahiptir, mekanik dayanıklılıkları IPM'den çok daha zayıf.Zayıf mekanik kuvvet motorun maksimum güvenli mekanik hızını sınırlandırır.Ek olarak, bu motorlar çok sınırlı manyetik çıkıntı gösterir (Ld ≈ Lq). Rotor terminallerinde ölçülen indüktansa değerleri, rotor konumundan bağımsız olarak tutarlıdır.Birliğe yakın bir çıkış oranı nedeniyle, SPM motor tasarımları, tam olarak değilse de, manyetik tork bileşenine tork üretmek için önemli ölçüde bağlıdır.
IPM
İç mekan daimi mıknatıs
Daimi mıknatıslarla yerleştirilmiş bir rotora sahip bir motor türüne IPM denir.
IPM motorları rotörün içine yerleştirilmiş bir kalıcı mıknatıs vardır.ve çok yüksek hızlarda çalışmaya uygunBu motorlar da nispeten yüksek manyetik çıkıntı oranları (Lq > Ld) ile tanımlanır.Bir IPM motoru, motorun hem manyetik hem de isteksizlik tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir..
Neden SPM yerine IPM motoru seçmelisiniz?
1Yüksek tork, manyetik torkun yanı sıra isteksiz tork kullanılarak elde edilir.
2IPM motorları geleneksel elektrikli motorlara kıyasla %30 daha az güç tüketir.
3Mekanik güvenlik, SPM'nin aksine, santrifüj kuvveti nedeniyle mıknatıs ayrılmaz.
4Vektör kontrolü kullanarak iki tür tork'u kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.
Fırçasız kalıcı mıknatıs (PM) motorları AC güç kaynağı ile çalışır, bu nedenle genellikle PMAC motorları olarak adlandırılır.Kalıcı mıknatısların kullanımı, rotor kayıplarının ortadan kalkması için iletkenlere (rotor çubuklarına) olan ihtiyacı ortadan kaldırırBu tasarım, yüksek verimlilik, düşük hız ve yüksek tork'u tek bir pakette birleştirmeyi mümkün kılar.Aynı yük noktasında standart verimlilik motorlarıBu verimlilik artışları, tipik motor yüklerinin tüm aralığında geçerlidir.
Bir sürücü veya denetleyicinin gerekliliği nedeniyle, değişken hızlı PMAC motorları, sabit hızlı Premium Verimlilik indüksiyon motorlarından çok daha pahalıdır.Aynı şekilde yeni Premium Efficiency inverter görevi motorunu kontrol eden elektronik atış genişliği modüle edilmiş değişken frekans sürücüsü (VFD) için eşdeğer yedekler de vardır.Değişken akış uygulamalarında sabit hız motorlarını değiştirirken,PMAC motorunun değişken hız kapasitesinden kaynaklanan enerji tasarrufu, motorun kendi verimliliğinin arttığından kaynaklanan tasarrufları büyük ölçüde aşacaktır.Kalıcı mıknatıs motorları, tüm çalışma aralıkları boyunca daha iyi bir verimlilik sağlar ve Uluslararası Elektroteknik Komisyonu (IEC) IE4 verimlilik standartlarını karşılar veya aşar.
Nadir toprak kalıcı mıknatıs motorlarının gelişim eğilimleri:
Nadir toprak kalıcı mıknatıs motorları yüksek güç (yüksek hız, yüksek tork), yüksek işlevsellik ve minyatürleşme yönünde gelişmektedir.ve sürekli olarak yeni motor çeşitleri ve uygulama alanlarını genişletiyorlarGereksinimleri karşılamak için, nadir toprak kalıcı mıknatıs motorlarının tasarım ve üretim sürecinin sürekli yenileştirilmesi gerekiyor.Elektromanyetik yapısı daha karmaşık olacak., hesaplama yapısı daha doğru olacak ve üretim süreci daha gelişmiş ve uygulanabilir olacak.
Nadir toprak kalıcı mıknatıs motorunun uygulanması:
Nadir toprak kalıcı mıknatıs motorlarının üstünlüğü nedeniyle, uygulamaları giderek daha genişleşiyor.
Nadir toprak kalıcı mıknatıs motorlarının yüksek verimliliği ve enerji tasarrufu üzerine odaklanın.Tekstil ve kimyasal lif endüstrileri için nadir toprak kalıcı mıknatıs sinkroni motorları gibi, Nadir toprak kalıcı mıknatıslı senkron motorlar, petrol sahalarında ve kömür madenlerinde kullanılan çeşitli madencilik ve taşıma makineleri için,Çeşitli pompaları ve fanları çalıştırmak için nadir toprak kalıcı mıknatıs sinkroni motorları.
