Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Kalıcı Manyetik Motorlar |
Akım: |
AC |
Güç aralığı: |
5.5-3000kw |
Tip: |
IPM |
Polonyalılar: |
4 |
Görev: |
S1 |
Faz: |
3 faz |
Uygulamalar: |
karıştırıcılar, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler ve endüstriyel uygulamalar |
Koruma sınıfı: |
IP68 |
İsim: |
Kalıcı Manyetik Motorlar |
Akım: |
AC |
Güç aralığı: |
5.5-3000kw |
Tip: |
IPM |
Polonyalılar: |
4 |
Görev: |
S1 |
Faz: |
3 faz |
Uygulamalar: |
karıştırıcılar, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler ve endüstriyel uygulamalar |
Koruma sınıfı: |
IP68 |

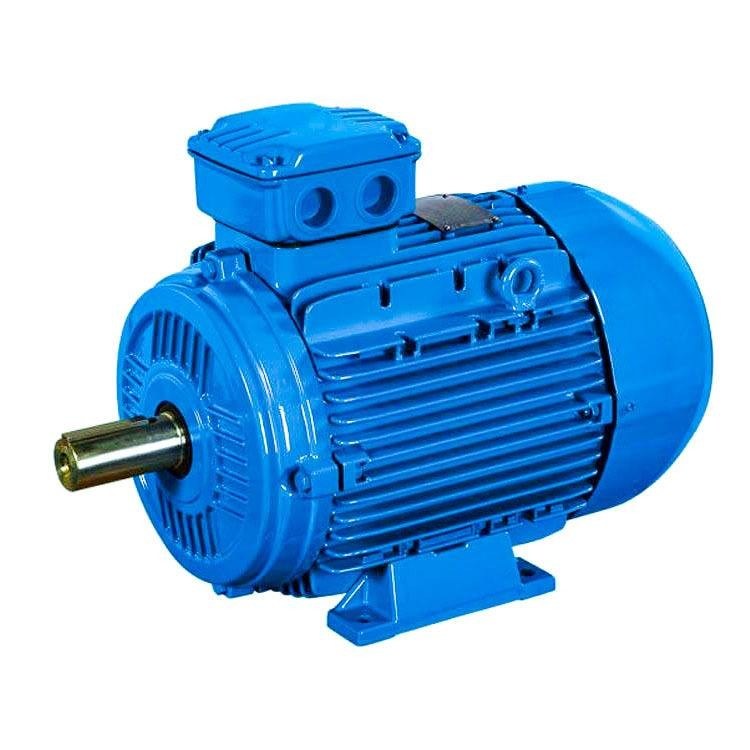

Fan için Değişken Hız 4 Kutuplu IP68 380v Neodimyum Mıknatıs Motoru
Kalıcı Mıknatıslı Senkron Motor Nedir?
KALICI MAGNET SENKRON MOTOR, esas olarak stator, rotor, şasi, ön-arka kapak, yataklar vb.'den oluşur. Statorun yapısı temel olarak sıradan asenkron motorlarınkiyle aynıdır ve sabit mıknatıslı senkron arasındaki temel fark motor ve diğer motor türleri rotorudur.
Motorun sabit mıknatısının yüzeyinde veya içinde önceden mıknatıslanmış (manyetik yüklü) manyetik bulunan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluklu manyetik alanı sağlar.Bu rotor yapısı, motor hacmini etkili bir şekilde azaltabilir, kaybı azaltabilir ve verimliliği artırabilir.
Sabit mıknatıslı motorun teknik avantajları ilkesinin analizi
Sabit mıknatıslı senkron motorun prensibi şu şekildedir: Motorun stator sargısında üç fazlı akıma geçiş akımından sonra, motorun stator sargısı için dönen bir manyetik alan oluşturacaktır.Rotor kalıcı mıknatısla kurulduğundan, kalıcı mıknatısın manyetik kutbu sabittir, aynı fazın farklı itme kuvvetlerini çeken manyetik kutuplar ilkesine göre, statorda üretilen dönen manyetik alan rotoru döndürmeye zorlar, dönüş rotorun hızı, statorda üretilen dönen kutbun hızına eşittir.
Manyetik alanlar sağlamak için kalıcı mıknatısların kullanılması nedeniyle, rotor işlemi olgun, güvenilir ve boyut olarak esnektir ve tasarım kapasitesi onlarca watt'tan megavatlara kadar küçük olabilir.Aynı zamanda, rotor sabit mıknatıs çiftlerinin sayısını artırarak veya azaltarak, motorun kutup sayısını değiştirmek daha kolaydır, bu da sabit mıknatıslı senkron motorların hız aralığını daha geniş hale getirir.Çok kutuplu sabit mıknatıslı rotorlarda nominal hız, sıradan asenkron motorlarla elde edilmesi zor olan tek bir hane kadar düşük olabilir.
Özellikle düşük hızlı yüksek güçlü uygulama ortamında, sabit mıknatıslı senkron motor, sıradan bir motor artı redüktör ile karşılaştırıldığında çok kutuplu bir tasarımla düşük hızda doğrudan çalıştırılabilir, sabit mıknatıslı senkron motorun avantajları vurgulanabilir .
Sabit Mıknatıslı Motor ile Asenkron Motor Arasındaki Farklar:
01. Rotor Yapısı
Asenkron motor: Rotor, bir demir çekirdek ve bir sargıdan oluşur, esas olarak sincap kafesli ve tel sargılı rotorlardır.Bir sincap kafesli rotor, alüminyum çubuklarla dökülmüştür.Statoru kesen alüminyum çubuğun manyetik alanı rotoru çalıştırır.
PMSM Motoru: Kalıcı mıknatıslar, rotorun manyetik kutuplarına gömülüdür ve aynı fazın manyetik kutuplarının farklı itmeleri çekmesi ilkesine göre statorda üretilen dönen manyetik alan tarafından döndürülmek üzere tahrik edilir.
02. Verimlilik
Asenkron motorlar: Belirli bir miktarda enerji kaybı, motor reaktif akımı ve düşük güç faktörü ile sonuçlanan şebeke uyarımından akımı emme ihtiyacı.
PMSM Motor: Manyetik alan kalıcı mıknatıslar tarafından sağlanır, rotorun heyecan verici akıma ihtiyacı yoktur ve motor verimliliği artırılır.
03. Hacim ve Ağırlık
Yüksek performanslı sabit mıknatıslı malzemelerin kullanılması, sabit mıknatıslı senkron motorların hava boşluğu manyetik alanını asenkron motorlardan daha büyük hale getirir.Asenkron motorlara kıyasla boyut ve ağırlık azaltılmıştır.Asenkron motorlardan bir veya iki kasa daha küçük olacaktır.
04. Motor Başlangıç Akımı
Asenkron motor: Doğrudan güç frekansı elektriği ile başlatılır ve başlangıç akımı büyüktür, bu da anma akımının 5 ila 7 katına ulaşabilir, bu da elektrik şebekesi üzerinde anında büyük bir etkiye sahiptir.Büyük başlatma akımı, stator sargısının kaçak direnci voltaj düşüşünün artmasına neden olur ve başlatma torku küçüktür, bu nedenle ağır hizmet başlatma elde edilemez.Sürücü kullanılsa bile, yalnızca nominal çıkış akımı aralığında çalışabilir.
PMSM Motoru: Redüktörün nominal çıkış gereksinimlerinden yoksun olan özel bir kontrolör tarafından çalıştırılır.Gerçek başlangıç akımı küçüktür, akım yüke göre kademeli olarak artar ve başlangıç torku büyüktür.
05. Güç Faktörü
Asenkron motorların güç faktörü düşüktür, elektrik şebekesinden büyük miktarda reaktif akım emmeleri gerekir, asenkron motorların büyük başlangıç akımı elektrik şebekesi üzerinde kısa süreli bir etkiye neden olur ve uzun süreli kullanım belirli hasarlara neden olur. elektrik şebekesi ekipmanına ve transformatörlere.Güç şebekesinin kalitesini sağlamak ve ekipman kullanım maliyetini artırmak için güç kompanzasyon birimleri eklemek ve reaktif güç kompanzasyonu yapmak gereklidir.
Kalıcı mıknatıslı senkron motorun rotorunda indüklenen akım yoktur ve motorun güç faktörü yüksektir, bu da güç şebekesinin kalite faktörünü artırır ve bir kompansatör takma ihtiyacını ortadan kaldırır.
06. Bakım
Asenkron motor + redüktör yapısı, titreşim, ısı, yüksek arıza oranı, büyük yağ tüketimi ve yüksek manuel bakım maliyeti üretecektir;belirli aksama süresi kayıplarına neden olacaktır.
Üç fazlı Kalıcı mıknatıslı senkron motor, ekipmanı doğrudan çalıştırır.Redüktör ortadan kaldırıldığı için motor çıkış hızı düşüktür, mekanik gürültü düşüktür, mekanik titreşim küçüktür ve arıza oranı düşüktür.Tahrik sisteminin tamamı neredeyse bakım gerektirmez.
Üç fazlı Kalıcı mıknatıslı senkron motor, ekipmanı doğrudan çalıştırır.Redüktör ortadan kaldırıldığı için motor çıkış hızı düşüktür, mekanik gürültü düşüktür, mekanik titreşim küçüktür ve arıza oranı düşüktür.Tahrik sisteminin tamamı neredeyse bakım gerektirmez.
Sabit mıknatıslı senkron motor aşağıdaki özelliklere sahiptir:
Genel sanayi sektöründe, düşük voltajlı (380/660/1140V) yüksek verimli asenkron motorların değiştirilmesi, sistem %5 ila %30 enerji tasarrufu sağlar ve yüksek voltajlı (6kV/10kV) yüksek verimli asenkron motorlar, sistem %2 ila %10 arasında tasarruf sağlar.
Neden sabit mıknatıslı ac motorları seçmelisiniz?
1. Daha yüksek verim: Kalıcı mıknatıslı motorlar, geleneksel motorlardan daha yüksek verimliliğe sahiptir çünkü rotor sargılarında akım olmaması nedeniyle kayıpları daha düşüktür.
2. Daha iyi güç yoğunluğu: Sabit mıknatıslı motorlar, daha az miktarda malzeme ile daha güçlü bir manyetik alan oluşturabildikleri için geleneksel motorlardan daha yüksek bir güç yoğunluğuna sahiptir.
3. Daha küçük boyut ve ağırlık: Daha yüksek güç yoğunlukları nedeniyle, sabit mıknatıslı motorlar geleneksel motorlardan daha küçük ve daha hafif olacak şekilde tasarlanabilir, bu da onları alan ve ağırlığın önemli olduğu uygulamalar için ideal kılar.
4. Daha az bakım: Sabit mıknatıslı motorlar, geleneksel motorlara göre daha az hareketli parçaya sahiptir, bu da daha az bakım gerektirdikleri ve daha uzun ömürlü oldukları anlamına gelir.
5. Daha iyi kontrol: Sabit mıknatıslı motorlar daha iyi kontrole sahiptir çünkü yük ve hızdaki değişikliklere daha hızlı yanıt verebilirler, bu da onları hassas kontrol gerektiren uygulamalar için uygun hale getirir.
Sabit mıknatıslı bir motor (PM olarak da adlandırılır) iki ana kategoriye ayrılabilir: Dahili Daimi Mıknatıs (IPM) ve Yüzey Daimi Mıknatısı (SPM).Her iki tip de rotorun içine veya içine yapıştırılmış kalıcı mıknatıslar tarafından manyetik akı üretir.
SPM
YÜZEY KALICI Mıknatıs
Rotor çevresine kalıcı mıknatısların tutturulduğu bir motor tipi.
SPM motorlarının rotor yüzeyinin dışına yapıştırılmış mıknatısları vardır, mekanik güçleri IPM'den çok daha zayıftır.Zayıflamış mekanik güç, motorun maksimum güvenli mekanik hızını sınırlar.Ek olarak, bu motorlar çok sınırlı manyetik belirginlik (Ld ≈ Lq) sergiler.Rotor terminallerinde ölçülen endüktans değerleri, rotor konumundan bağımsız olarak tutarlıdır.Bire yakın belirginlik oranı nedeniyle, SPM motor tasarımları, tork üretmek için tamamen olmasa da önemli ölçüde manyetik tork bileşenine güvenir.
IPM
İÇ KALICI Mıknatıs
Kalıcı mıknatıslarla gömülü bir rotoru olan bir motor tipine IPM denir.
IPM motorlarında, rotorun kendisine gömülü kalıcı bir mıknatıs bulunur.SPM muadillerinin aksine, kalıcı mıknatısların konumu, IPM motorlarını mekanik olarak çok sağlam ve çok yüksek hızlarda çalışmaya uygun hale getirir.Bu motorlar ayrıca nispeten yüksek manyetik çıkıntı oranlarıyla (Lq > Ld) tanımlanır.Manyetik belirginlikleri nedeniyle, bir IPM motor, motorun hem manyetik hem de relüktans tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir.
SPM yerine neden bir IPM motoru seçmelisiniz?
1. Manyetik torka ek olarak relüktans torku kullanılarak yüksek tork elde edilir.
2. IPM motorları, geleneksel elektrik motorlarına kıyasla %30'a kadar daha az güç tüketir.
3. Bir SPM'den farklı olarak, mıknatıs merkezkaç kuvveti nedeniyle ayrılmayacağından mekanik güvenlik iyileştirilir.
4. Vektör kontrolünü kullanarak iki tür torku kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.
Fırçasız kalıcı mıknatıslı (PM) motorlar bir AC güç kaynağıyla çalışır, bu nedenle genellikle PMAC motorları olarak adlandırılırlar.Kalıcı mıknatısların kullanılması, iletkenlere (rotor çubukları) olan ihtiyacı ortadan kaldırır, böylece rotor kayıpları ortadan kaldırılır.Bu tasarım, yüksek verimliliği, düşük hızı ve yüksek torku tek bir pakette birleştirmeyi mümkün kılar.Küçük motor boyutları için, PM motorunun verimliliği, aynı yük noktasında eski, standart verimliliğe sahip motorlardan %10 ila %15 daha fazla olabilir.Bu verimlilik kazanımları, tipik motor yüklerinin tüm aralığını kapsar.
Bir sürücü veya kontrolör ihtiyacı nedeniyle, değişken hızlı PMAC motorları, sabit hızlı Premium Verimlilik endüksiyon motorlarından çok daha pahalıya mal olur.PM motorları değişken hız kapasitesine sahiptir, ancak, yeni bir Premium Verimlilik invertör görev motorunu kontrol eden elektronik darbe genişliği modülasyonlu değişken frekanslı sürücü (VFD) için eşdeğer değiştirmeler de vardır.Değişken akışlı uygulamalarda sabit hızlı motorları değiştirirken, PMAC motorunun değişken hız kapasitesinden kaynaklanan enerji tasarrufu, motorun kendisinin artan verimliliğinden kaynaklanan tasarrufları büyük ölçüde aşacaktır.Sabit mıknatıslı motorlar, tüm çalışma aralıklarında gelişmiş verimlilik sağlar ve Uluslararası Elektroteknik Komisyonu (IEC) IE4 verimlilik standartlarını karşılar veya aşar.
Nadir toprak sabit mıknatıslı motorların gelişme eğilimi:
Nadir toprak sabit mıknatıslı motorlar, yüksek güce (yüksek hız, yüksek tork), yüksek işlevselliğe ve minyatürleştirmeye doğru gelişiyor ve sürekli olarak yeni motor çeşitlerini ve uygulama alanlarını genişletiyor ve uygulama beklentileri çok iyimser.İhtiyaçları karşılamak için, nadir toprak sabit mıknatıslı motorların tasarım ve üretim sürecinin hala sürekli olarak yenilenmesi gerekiyor, elektromanyetik yapı daha karmaşık olacak, hesaplama yapısı daha doğru olacak ve üretim süreci daha gelişmiş olacak ve uygulanabilir.
Nadir toprak sabit mıknatıslı motor uygulaması:
Nadir toprak sabit mıknatıslı motorların üstünlüğü nedeniyle, uygulamaları giderek daha kapsamlı hale geliyor.Başlıca uygulama alanları aşağıdaki gibidir:
Nadir toprak sabit mıknatıslı motorların yüksek verimliliğine ve enerji tasarrufuna odaklanın.Ana uygulama nesneleri, tekstil ve kimyasal elyaf endüstrileri için nadir toprak sabit mıknatıslı senkron motorlar, petrol sahalarında ve kömür madenlerinde kullanılan çeşitli madencilik ve nakliye makineleri için nadir toprak sabit mıknatıslı senkron motorlar ve nadir toprak sabit mıknatıslı senkron motorlar gibi büyük güç tüketicileridir. çeşitli pompaları ve fanları çalıştırmak için motorlar.
