Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE
Model numarası: PMG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: USD 1000-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Alternatif Enerji Jeneratörü |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma sınıfı: |
IP54 IP55 |
Rulman markası: |
SKF |
Soğutma yöntemi: |
Doğal Soğutmalı |
Sarma Malzemesi: |
%100 bakır |
Anma Gerilimi: |
400V |
Başvuru: |
Rüzgar türbini, hidro türbin |
Kurulum: |
IMB3 IMB5 IMB35 |
İsim: |
Alternatif Enerji Jeneratörü |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma sınıfı: |
IP54 IP55 |
Rulman markası: |
SKF |
Soğutma yöntemi: |
Doğal Soğutmalı |
Sarma Malzemesi: |
%100 bakır |
Anma Gerilimi: |
400V |
Başvuru: |
Rüzgar türbini, hidro türbin |
Kurulum: |
IMB3 IMB5 IMB35 |

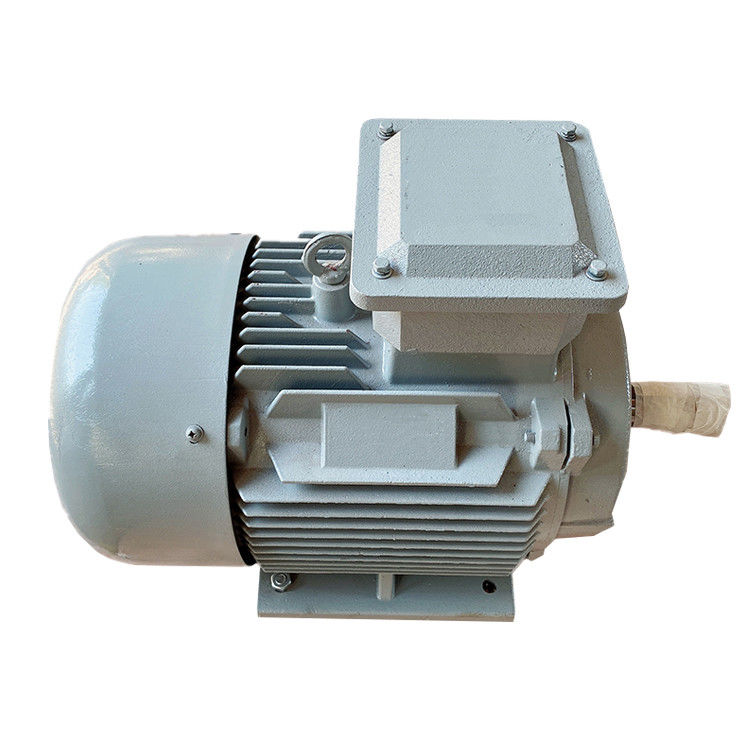

75kw 300rpm 400V 60HZ PMG PMSG Sabit Mıknatıslı Jeneratör
Ürün Çizimi
Teknik parametre
| HAYIR. | Parametre | Birimler | Veri |
| 1 | Nominal çıkış gücü | kw | 100 |
| 2 | Nominal hız | RPM | 500 |
| 3 | Nominal çıkış gerilimi | VAC | 400 |
| 4 | Anma akımı | A | 145 |
| 5 | Orantılı frekans | Hz. | 50 |
| 6 | Polonyalılar | 12 | |
| 7 | Nominal hızda verimlilik | >%95,2 | |
| 8 | Sargı tipi | Y | |
| 9 | Yalıtım direnci | 25MΩ | |
| 10 | yalıtım | sınıf | H |
| 11 | Puanlanmıs tork | nm | 2010 |
| 12 | başlangıç torku | nm | <50 |
| 13 | Sıcaklık artışı | °C | 90 |
| 14 | Maks. çalışma sıcaklığı | °C | 130 |
| 15 | Ağırlık | Kilogram | 600 |
Detaylı Resimler
Kalıcı mıknatıs jeneratörü, mekanik enerjiyi elektrik enerjisine dönüştüren bir cihazdır.Bu cihazda rotor sargıları sabit mıknatıslarla değiştirilmiştir.Sabit mıknatıslı jeneratörler çoğunlukla ticari elektrik enerjisi üretmek için türbinler ve motorlar gibi endüstriyel uygulamalarda kullanılır, sabit mıknatıslı alternatör alternatif bir enerji kaynağıdır ve onu çeşitli konut, ticari ve endüstriyel uygulamalar için harika bir cihaz haline getiren çok sayıda faydası vardır. .
Yapı
Kalıcı mıknatıs jeneratörü esas olarak bir rotor, uç kapak ve statordan oluşur.Statorun yapısı sıradan bir alternatörünkine çok benzer.Rotor ve alternatörün yapısı arasındaki en büyük fark, kalıcı mıknatısın rotor üzerindeki konumuna göre yüksek kaliteli olmasıdır, sabit mıknatıslı jeneratör genellikle bir yüzey rotor yapısına ve yerleşik bir rotor yapısına ayrılır. .
Çalışma prensibi
Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.
Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.
Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.
PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.
Özellikler
① Jeneratör, frekansı ve verimliliği artıran, doğrultucuların ve invertörlerin maliyetini azaltan birçok kutba sahiptir.
② Jeneratör, kompakt yapı tasarlanırken Sonlu Eleman Analizi kullanılır.Düşük başlangıç torku, küçük rüzgar başlatma problemini çözerek rüzgar enerjisi kullanımını iyileştirir.
③ Vites artırıcıyı dışarıda bırakın, jeneratörün güvenilirliğini ve verimliliğini artırın ve bakım miktarını azaltın.
④ H sınıfı yalıtım, vakum basıncı emprenyesi.
⑤ Dikey eksen, yatay eksen, iç rotor, dış rotor ve plaka tipi gibi birçok yapıya sahip olun.
⑥ Güçlü rotorlar, jeneratör yüksek hıza ulaşabilir.
⑦ Küçük boyutlu, hafif, yüksek enerji yoğunluğu, özel durumlar için uygundur.
⑧ Tüm hız aralığında çalışma verimliliği, yüksek verimlilik.
⑨ İthal yüksek hızlı yağ içeren yataklar kullanın, bakım gerektirmez ve yüksek güvenilirlik.
Jeneratörün gücünü ve hızını rüzgar türbinininkiyle eşleştirerek, güç sistemi daha verimli hale gelir.Dişli kutusu gerekmez ve alternatörün verimliliği %90'ın üzerindedir.
2. Değişken hızlı jeneratörler Hidro Endüstri için bir çözüm sunar.
Değişken hızlı teknolojiden sağlanan artan verimlilik, daha birçok küçük su sahasının ekonomik olarak geliştirilmesini mümkün kılabilir.
1. Serbest Enerji Kaynağı
Kalıcı mıknatıslı jeneratörler kendi manyetizmalarını kullanarak elektrik üretirler.Böylece yüksek elektrik faturaları ödemenize gerek kalmaz ve büyük bir bütçe tasarrufu sağlanır.Ayrıca bu cihazlar başka hiçbir kaynağa ihtiyaç duymaz ve oldukça çevre dostudur.
2. Güvenilir Güç Çıkışı
Kalıcı mıknatıslı jeneratörler herhangi bir özel çalışma ortamına ihtiyaç duymaz.Bu nedenle, rüzgar türbini motorlarına kıyasla güvenilir performans sunabilirler.Ek olarak, sabit mıknatıslı jeneratörler enerji kaybı yaşamazken endüksiyon jeneratörleri tipik olarak %20-30 enerji kaybeder.Ayrıca manyetik makinelerde sıcaklık yükselmeleri olmadığı için rulmanların ömrü uzayabilmektedir.
3. Düşük Bakım Ücreti
Yukarıda bahsedilen özellikler sayesinde kalıcı mıknatıslı jeneratörlerin bakımı için çok para ve zaman harcamanıza gerek kalmaz.Ve düzenli aralıklarla kontrol edilmesi gereken kayma halkaları ve fırçaları yoktur.
4. Uyumluluk
Kalıcı mıknatıslı jeneratörler, türbinler ve hidro türbinler ile birlikte kullanılabilir.
Kalıcı mıknatıslar rüzgar türbinlerinde nasıl çalışır?
Rüzgar türbini jeneratörlerinin çalışması, genellikle 1831'de Michael Faraday tarafından geliştirilen ilk elektromanyetik prensibi takip eden elektromanyetik prensiplere dayanmaktadır. Bir elektrik iletkeni manyetik bir alanda döndüğünde elektrik üretir.Türbinin kanatları rüzgar yönünde döndüğünde, elektrik üretmek için türbindeki kalıcı mıknatısların manyetik alanı içinde elektromanyetik indüksiyon meydana gelir.Rüzgar türbininin miline bağlı bir elektrik jeneratörü, kanatların hareketini elektrik enerjisine dönüştürür.Bununla birlikte, elektromıknatıslarda kullanılan kayma halkaları yerine, rüzgar türbinlerindeki kalıcı mıknatıslar, güçlü nadir toprak mıknatıslarının manyetik alanlarını kullanır.
