Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE
Model numarası: PMG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: USD 1000-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Daimi Mıknatıslı Rüzgar Türbini Jeneratörü |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Rulman markası: |
SKF |
Sarma Malzemesi: |
%100 bakır |
Başvuru: |
Rüzgar türbini, hidro türbin |
Koruma sınıfı: |
IP54 IP55 |
Kurulum: |
IMB3 IMB5 IMB35 |
İsim: |
Daimi Mıknatıslı Rüzgar Türbini Jeneratörü |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Rulman markası: |
SKF |
Sarma Malzemesi: |
%100 bakır |
Başvuru: |
Rüzgar türbini, hidro türbin |
Koruma sınıfı: |
IP54 IP55 |
Kurulum: |
IMB3 IMB5 IMB35 |

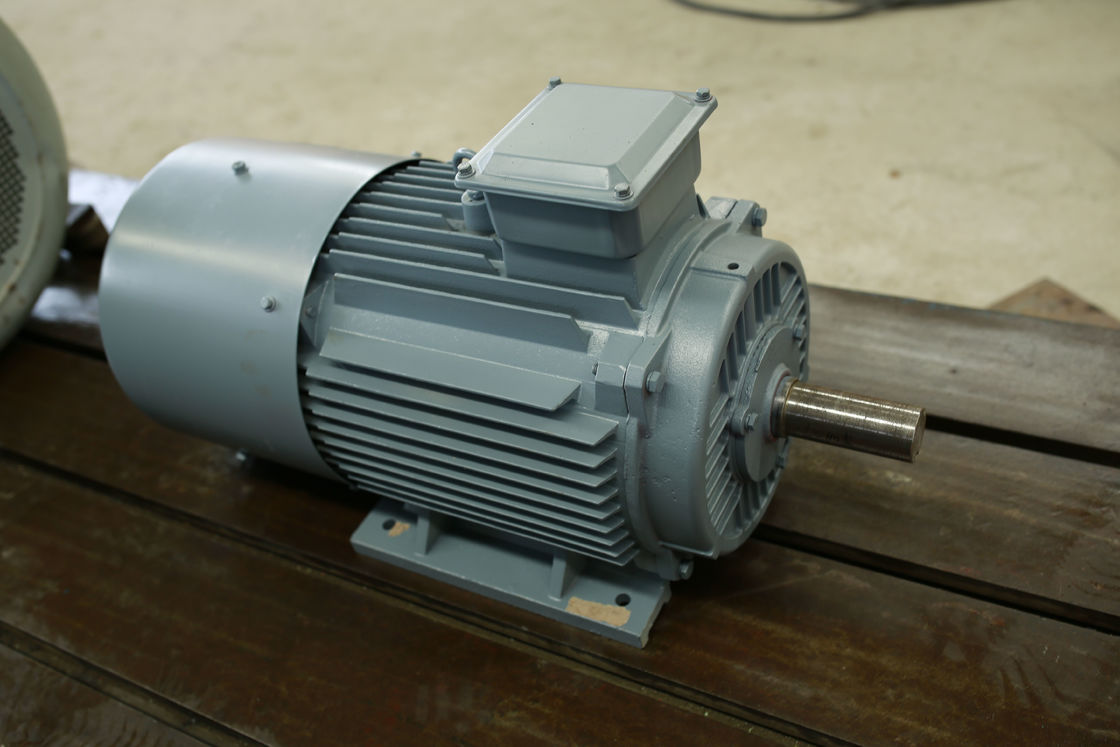

AC Radyal Akı On-Grid Rüzgar Enerjisi Daimi Mıknatıs Jeneratörü
Ürün Çizimi
Teknik parametre
| HAYIR. | Parametre | Birimler | Veri |
| 1 | Nominal çıkış gücü | kw | 5 |
| 2 | Nominal hız | RPM | 500 |
| 3 | Nominal çıkış gerilimi | DVC | 500 |
| 4 | Anma akımı | A | 10 |
| 5 | Nominal hızda verimlilik | >91.2% | |
| 6 | Sargı tipi | Y | |
| 7 | Yalıtım direnci | 20 MΩ | |
| 8 | yalıtım | H sınıfı | |
| 9 | Puanlanmıs tork | nm | 106 |
| 10 | başlangıç torku | nm | <2 |
| 11 | Sıcaklık artışı | °C | 90 |
| 12 | jeneratör çapı | mm | çizime bakın |
| 13 | mil çapı | mm | çizime bakın |
| 14 | Ev materyalleri | Dökme Demir | |
| 15 | Şaft malzemesi | Çelik | |
| 16 | Rulman | SKF | |
| 17 | Ağırlık | Kilogram | 70 |
Detaylı Resimler
Kalıcı mıknatıs jeneratörü (PMG), manyetik alan oluşturmak için kalıcı mıknatıslar kullanan bir elektrik jeneratörüdür.Manyetik alan, jeneratöre bağlı bir tel bobinde bir voltaj indüklemek için kullanılır.Bu voltaj daha sonra elektrikli cihazlara güç sağlamak veya pillerde enerji depolamak için kullanılır.
Yapı
Bir PMG'nin tasarımı nispeten basittir.Bir rotor, stator ve kalıcı mıknatıslardan oluşur.Rotor, kalıcı mıknatıslar içeren dönen bir şafttır.Stator, rotoru çevreleyen ve tel bobinlerini içeren sabit bir bileşendir.Rotor döndüğünde, kalıcı mıknatıslar tarafından oluşturulan manyetik alan statordaki tel bobinlerini keserek bir voltaj indükler.
Çalışma prensibi
Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.
Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.
Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.
PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.
Özellikler
① Jeneratör, frekansı ve verimliliği artıran, doğrultucuların ve invertörlerin maliyetini azaltan birçok kutba sahiptir.
② Jeneratör, kompakt yapı tasarlanırken Sonlu Eleman Analizi kullanılır.Düşük başlangıç torku, küçük rüzgar başlatma problemini çözerek rüzgar enerjisi kullanımını iyileştirir.
③ Vites artırıcıyı dışarıda bırakın, jeneratörün güvenilirliğini ve verimliliğini artırın ve bakım miktarını azaltın.
④ H sınıfı yalıtım, vakum basıncı emprenyesi.
⑤ Dikey eksen, yatay eksen, iç rotor, dış rotor ve plaka tipi gibi birçok yapıya sahip olun.
⑥ Güçlü rotorlar, jeneratör yüksek hıza ulaşabilir.
⑦ Küçük boyutlu, hafif, yüksek enerji yoğunluğu, özel durumlar için uygundur.
⑧ Tüm hız aralığında çalışma verimliliği, yüksek verimlilik.
⑨ İthal yüksek hızlı yağ içeren yataklar kullanın, bakım gerektirmez ve yüksek güvenilirlik.
PMG'lerin avantajlarından biri, elektrik üretmek için harici bir güç kaynağına ihtiyaç duymamalarıdır.Bu, onları güvenilir bir elektrik kaynağına ihtiyaç duyulan şebeke dışı uygulamalar için ideal hale getirir.Ek olarak, PMG'ler, zamanla aşınan fırçalar veya diğer bileşenler gerektirmediğinden, diğer jeneratör türlerine kıyasla nispeten daha az bakım gerektirir.
Kalıcı mıknatıslı jeneratörlerle ilgili bir başka harika şey de bakım çalışmaları için çok fazla zaman ve para harcamanıza gerek kalmamasıdır.Sadece kurun ve sizin için para kazanmasını bekleyerek orada bekleyin!
Elektromıknatıs ve kalıcı mıknatıs arasındaki fark
Elektromıknatısların aksine, kalıcı mıknatıslar herhangi bir harici güç kaynağı gerektirmez.Rüzgar türbinlerinde elektromıknatısların ve kalıcı mıknatısların kullanımı arasındaki temel fark, elektromıknatısların elektromıknatıslara güç sağlamak için kayma halkaları gerektirmesi, kalıcı mıknatısların ise gerekmemesidir.Aynı şekilde dişli kutuları da sürekli bakım gerektirir ve bu da maliyetleri önemli ölçüde artırır.
Dişli kutusunun işlevi, türbin milinin düşük hızını elektrik üretmek için endüksiyon jeneratörünün ihtiyaç duyduğu daha yüksek hıza dönüştürmektir, ancak dişli kutusu sürtünmeye neden olur ve performansı düşürür.Örneğin elektromıknatıslar yerine neodimiyum mıknatıslar kullanarak türbinlerin verimini artırabilir, verimliliği düşürebilir ve bakım maliyetlerini düşürebiliriz.
Günümüzde mühendisler, evlerde, okullarda, hastanelerde, ticari kuruluşlarda ve daha fazlasında yerel tüketim için elektrik üretmek üzere rüzgar türbinleri tarafından yakalanan rüzgarla birlikte çalışan daha sofistike elektromanyetik jeneratörler geliştirdiler.
