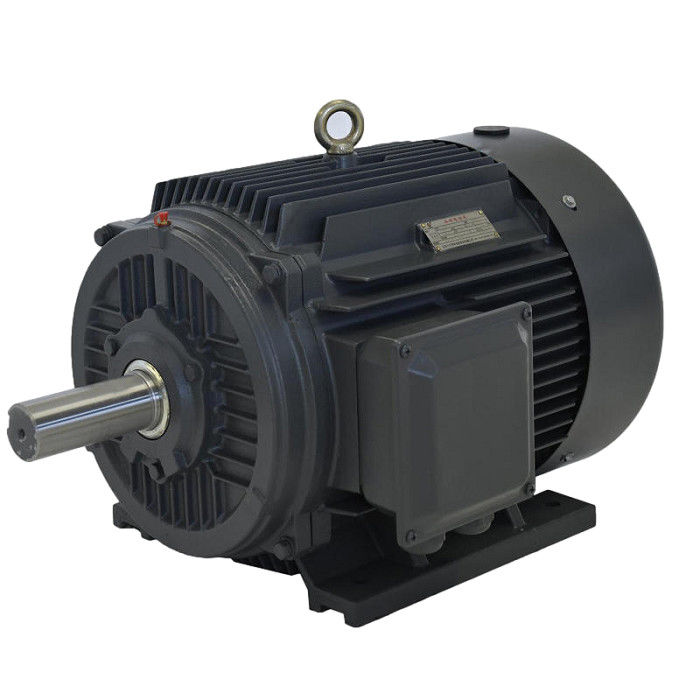

Endüstriyel yüzeye monte edilmiş kalıcı mıknatıslı senkron motor

Kalıcı mıknatıslı senkron motorun genel türleri:
Mıknatısların rotora nasıl bağlandığına ve rotorun tasarımına bağlı olarak, kalıcı mıknatıslı senkron motorlar iki tipte sınıflandırılabilir:

Yüzeyde monte edilmiş kalıcı mıknatıslı senkroniz motor (SPMSM)
Bu yapıda, rotorun yüzeyi mıknatısı barındırır ve dayanıklılığının eksikliği nedeniyle yüksek hızlı uygulamalar için idealdir.Bu ayar, kalıcı mıknatıs ve havanın geçirgenliğini eşleştirerek tutarlı bir hava boşluğu sağlar.Hiç bir isteksizlik tork göstermez, mükemmel dinamik performans sunar ve robotik ve araç sürücüleri gibi yüksek hızlı cihazlar için uygundur.

İçeride kalıcı mıknatıslı senkron motor (IPMSM)
Bu yapıda, motorun rotoru kalıcı bir mıknatıs içerir.Motorun isteksiz tork onun yapısının çıkıntı kaynaklanır.

Kalıcı mıknatıs motorlarının özellikleri ve avantajları:

Motoru iki kategoriye ayırabiliriz: kalıcı mıknatıs motoru ve elektrikli uyarı motoru.Kalıcı mıknatıs motoru, kalıcı bir mıknatıstan uyarı manyetik alanı üreten bir elektrik motorudur.Y-Serisi, Y2-Serisi, YE2-Serisi, YX3 Serisi, Serisi YB, Serisi YB2 Serisi vb. gibi endüstri ve sivil kullanımdaki en yaygın olarak kullanılan üç fazlı asinkron motorlar.Hepsi elektrikli heyecan motorlarına aittir.ENNENG Motor ürünleri son derece verimli kalıcı mıknatıslı senkron motorlardır.

Geleneksel elektrikli uyarma motorlarıyla karşılaştırıldığında, kalıcı mıknatıs motorları, özellikle nadir toprak kalıcı mıknatıs motorları, basit yapı, güvenilir çalışma, küçük boyut,hafif, küçük kayıp ve yüksek verimlilik, ve esnek ve çeşitli şekil ve motor boyutu.Endüstriyel ve tarımsal üretim, ve günlük yaşam.

Kalıcı mıknatıslı senkron motorun aşağıdaki özellikleri vardır:

• İsimlendirilmiş verimlilik normal asinkron motorlardan % 2 ila % 5 daha yüksek;
• Verimlilik yükün artmasıyla hızla artar.Yük% 25 ila% 120 aralığında değiştikçe, yüksek verimlilik korur.Yüksek verimlilik çalışma aralığı sıradan asinkron motorlardan çok daha yüksektirHafif yük, değişken yük ve tam yük hepsi önemli enerji tasarrufu etkileri vardır;
• Güç faktörleri 0,95'e kadar ve daha yüksek, reaktif telafi gerekmez;
• Güç faktörü büyük ölçüde iyileştirilmiştir. Asinkron motorlarla karşılaştırıldığında, çalışma akımı %10'dan fazla azalmıştır.%1 enerji tasarrufu elde edilebilir..
• Düşük sıcaklık artışı, yüksek güç yoğunluğu: Üç fazlı asinkron motor sıcaklık artışından 20K daha düşük, tasarım sıcaklık artışı aynıdır ve daha küçük bir hacme yapılabilir,Daha etkili malzemeler tasarrufu;
• Yüksek başlangıç tork ve yüksek aşırı yük kapasitesi: gereksinimlere göre, yüksek başlangıç tork (3-5 kat) ve yüksek aşırı yük kapasitesi ile tasarlanabilir;
• Değişken frekanslı hız kontrol sistemi kullanılır, bu da dinamik yanıtta ve asinkron motorlardan daha iyidir.
• Kurulum boyutları, şu anda yaygın olarak kullanılan asinkron motorlarla aynıdır ve tasarım ve seçim çok uygundur.
• Güç faktörünün artması nedeniyle, güç kaynağı sistemi transformatörünün görsel gücü büyük ölçüde azalır ve bu da transformatörün güç kaynağı kapasitesini artırır.ve aynı zamanda sistem kablosunun maliyetini büyük ölçüde azaltabilir (yeni proje);
• Yeni proje inşa edildiğinde, tüm tahrik sistemleri kalıcı mıknatıslı senkron motorları kullanır, proje yatırımı temelde asinkron motorların kullanımı ile aynıdır.ve proje, enerji tasarrufu avantajlarını proje işletmeye verildikten sonra da elde etmeye devam edebilir;

Genel endüstri sektöründe, düşük voltajlı 380/660/1140V yüksek verimli asinkron motorların değiştirilmesi, sistem %5 ila %30 enerji tasarrufu sağlar.ve yüksek gerilimli ((6kV/10kV) yüksek verimli asinkron motorlar, sistem % 2 ila % 10 tasarruf eder.

Uygulama:

Kalıcı mıknatıslı senkron motorlar, en iyi açık döngü, adımsız hız kontrol sistemini oluşturmak için frekans dönüştürücüleriyle birleştirilebilir.Petrokimya sektöründe hız kontrolü iletim ekipmanlarında yaygın olarak kullanılan, kimyasal lif, tekstil, makine, elektronik, cam, kauçuk, ambalaj, baskı, kağıt üretimi, baskı ve boyama, metalürji ve diğer endüstriler.

Kalıcı mıknatıslı senkron motorun rotor manyetik devre yapısı farklıdır, bu nedenle motorun çalışma özellikleri ve kontrol sistemi de farklıdır.Rotor üzerinde kalıcı mıknatısların farklı konumlarına göre, kalıcı mıknatıslı senkronizasyon motorları esas olarak yüzey tipine ve iç tipine ayrılabilir.kalıcı mıknatıslar genellikle fayans şeklindedir ve rotor çekirdeğinin dış yüzeyinde yer almaktadırBu motorun önemli özelliği, düz ve ortogonal eksenlerin ana induktansalarının eşit olmasıdır; iç permanent mıknatıs rotorun içinde yer almaktadır.ve kalıcı mıknatısın dış yüzeyi ile statör çekirdeğinin iç dairesi arasında ferromanyetik malzemeden yapılmış bir kutup parçası varBu kalıcı mıknatıs motorunun önemli özelliği, düz ve kare eksenlerinin ana indüktanslarının eşit olmamasıdır.Bu iki motorun performansı farklı..
