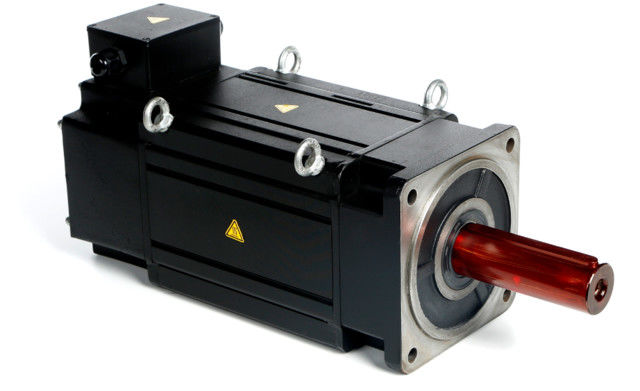

Yüksek Güç Yoğunluğu Sıva Üstü PMSM Motor IP54 Düşük Sıcaklık Artışı

Sabit mıknatıslı motorların özellikleri ve avantajları

Motor Uyarma kaynağından iki kategoriye ayrılabilir: sabit mıknatıslı motor ve elektrik uyarma motoru.Sabit mıknatıslı motor, sabit mıknatıstan uyarma manyetik alanı üreten bir elektrik motorudur.Y-Serisi, Y2-Serisi, YE2-Serisi, YX3 Serisi, YB Serisi, YB2 serisi vb. gibi endüstride ve sivil kullanımda en yaygın kullanılan üç fazlı asenkron motorların tümü elektrikli uyarma motorlarına aittir.ENNENG Motor ürünleri, ultra verimli sabit mıknatıslı senkron motorlardır.

Geleneksel elektrik uyarma motorlarıyla karşılaştırıldığında, sabit mıknatıslı motorlar, özellikle nadir toprak sabit mıknatıslı motorlar, basit yapı, güvenilir çalışma, küçük boyut, hafiflik, küçük kayıp ve yüksek verimlilik ve motorun esnek ve çeşitli şekil ve boyutunun avantajlarına sahiptir.Uygulama son derece geniş olup, havacılık, milli savunma, endüstriyel ve tarımsal üretim ve günlük hayatın hemen hemen tüm alanlarını kapsamaktadır.

Sabit mıknatıslı senkron motor aşağıdaki özelliklere sahiptir:

• Nominal verimlilik, normal asenkron motorlardan %2 ila %5 daha yüksektir;
• Yükün artmasıyla verim hızla yükselir.Yük %25 ile %120 aralığında değiştiğinde yüksek verim sağlar.Yüksek verimli çalışma aralığı, sıradan asenkron motorlarınkinden çok daha yüksektir.Hafif yük, değişken yük ve tam yükün tümü önemli enerji tasarrufu etkilerine sahiptir;
• 0,95 ve üzeri güç faktörleri, reaktif kompanzasyon gerekmez;
• Güç faktörü büyük ölçüde geliştirildi.Asenkron motorlarla karşılaştırıldığında, çalışma akımı %10'dan fazla azalır.İşletme akımı ve sistem kayıplarındaki azalma nedeniyle, yaklaşık %1 oranında enerji tasarrufu etkileri elde edilebilir.
• Düşük sıcaklık artışı, yüksek güç yoğunluğu: üç fazlı asenkron motor sıcaklık artışından 20K daha düşük, tasarım sıcaklık artışı aynıdır ve daha küçük bir hacme dönüştürülerek daha etkili malzemelerden tasarruf edilebilir;
• Yüksek başlangıç ​​torku ve yüksek aşırı yük kapasitesi: gereksinimlere göre, yüksek başlangıç ​​torku (3-5 kat) ve yüksek aşırı yük kapasitesi ile tasarlanabilir;
• Dinamik yanıtta daha iyi ve asenkron motorlardan daha iyi olan değişken frekanslı hız kontrol sistemi kullanılır.
• Montaj boyutları şu anda yaygın olarak kullanılan asenkron motorlarla aynı olup, tasarımı ve seçimi oldukça uygundur.
• Güç faktöründeki artış nedeniyle, güç kaynağı sistemi trafosunun görsel gücü büyük ölçüde azalır, bu da trafonun güç kaynağı kapasitesini artırır ve sistem kablosunun maliyetini de büyük ölçüde azaltabilir (yeni proje);
• Yeni proje inşa edildiğinde, tüm sürücü sistemleri kalıcı mıknatıslı senkron motorlar kullanır, proje yatırımı temelde asenkron motorların kullanımı ile aynıdır ve proje devreye alındıktan sonra enerji tasarrufu faydaları elde etmeye devam edebilir;

Genel sanayi sektöründe, düşük voltajlı (380/660/1140V) yüksek verimli asenkron motorların değiştirilmesi, sistem %5 ila %30 enerji tasarrufu sağlar ve yüksek voltajlı (6kV/10kV) yüksek verimli asenkron motorlar , sistem %2 ile %10 arasında tasarruf sağlar.

Başvuru:

Kalıcı mıknatıslı senkron motorlar, petrokimya, kimyasal elyaf, tekstil, makine, elektronik, cam, kauçukta hız kontrol iletim ekipmanı için yaygın olarak kullanılan en iyi açık döngü kademesiz hız kontrol sistemini oluşturmak için frekans dönüştürücülerle birleştirilebilir. ambalaj, baskı, kağıt yapımı, baskı ve boyama, metalurji ve diğer endüstriler.

Kalıcı mıknatıslı senkron motorun rotor manyetik devre yapısı farklıdır, bu nedenle motorun çalışma özellikleri ve kontrol sistemi de farklıdır.Kalıcı mıknatısların rotor üzerindeki farklı konumlarına göre, sabit mıknatıslı senkron motorlar esas olarak yüzey tipi ve iç tip olarak ayrılabilir.Yüzey tipi kalıcı mıknatıslı senkron motorda, sabit mıknatıslar genellikle kiremit şeklindedir ve rotor çekirdeğinin dış yüzeyinde bulunur.Bu motorun önemli özelliği düz ve ortogonal eksenlerin ana endüktanslarının eşit olmasıdır;iç kalıcı mıknatıs rotorun içinde yer alır ve kalıcı mıknatısın dış yüzeyi ile stator çekirdeğinin iç çemberi arasında kalıcı mıknatısı koruyabilen ferromanyetik malzemeden yapılmış bir kutup parçası vardır.Bu sabit mıknatıslı motorun önemli özelliği, düz ve dördün eksenlerin ana endüktanslarının eşit olmamasıdır.Bu nedenle, bu iki motorun performansı farklıdır.

Motorla ilgili kolayca gözden kaçan birkaç küçük sorun:

1. Genel motorlar neden yayla alanlarında kullanılamaz?

Rakımın motor sıcaklık artışı, motor koronası (yüksek voltajlı motor) ve DC motorun komütasyonunda olumsuz etkileri vardır.Aşağıdaki üç hususa dikkat edilmelidir:

(1) Rakım ne kadar yüksek olursa, motorun sıcaklık artışı o kadar yüksek olur, çıkış gücü o kadar düşük olur.Ancak, yüksekliğin sıcaklık artışı üzerindeki etkisini telafi etmeye yetecek kadar yükseklik artışıyla birlikte sıcaklık düştüğünde, motorun nominal çıkış gücü değişmeden kalabilir;

(2) Yaylada yüksek voltajlı motor kullanıldığında korona önleyici tedbirler alınmalı;

(3) Rakım, DC motorun komütasyonuna uygun değildir, bu nedenle karbon fırça malzemelerinin seçimine dikkat edin.

2. Motor neden hafif yük işletimi için uygun değil?

Motor hafif yükte çalıştığında şunlara neden olur:

(1) Motorun güç faktörü düşüktür;

(2) Motor verimi düşüktür.

(3) Ekipman israfına ve ekonomik olmayan çalışmaya neden olur.

3. Motor neden soğuk bir ortamda çalışmıyor?

Motorun düşük sıcaklıktaki bir ortamda aşırı kullanılması şunlara neden olur:

(1) Motor izolasyon çatlakları;

(2) Yatak yağı donar;

(3) Tel bağlantısının lehim tozu toz haline getirilir.

Bu nedenle motor ısıtılıp soğuk bir ortamda muhafaza edilmeli ve çalıştırmadan önce sargılar ve yataklar kontrol edilmelidir.

4. 60Hz motor neden 50Hz güç kaynağı kullanamıyor?

Motor tasarlanırken, silikon çelik sac genellikle mıknatıslanma eğrisinin doyma bölgesinde çalışır.Güç kaynağı voltajı sabit olduğunda, frekansın düşürülmesi manyetik akıyı ve uyarma akımını artıracak, bu da motor akımında ve bakır tüketiminde bir artışa neden olacak ve bu da sonunda motorun sıcaklık artışında bir artışa yol açacaktır.Şiddetli durumlarda, bobinin aşırı ısınması nedeniyle motor yanabilir.

5.Motor yumuşak başlatma

Yumuşak başlatma, sınırlı bir enerji tasarrufu etkisine sahiptir, ancak başlatmanın elektrik şebekesi üzerindeki etkisini azaltabilir ve ayrıca motor ünitesini korumak için sorunsuz başlatma sağlayabilir.Enerji tasarrufu teorisine göre, nispeten karmaşık bir kontrol devresinin eklenmesi nedeniyle, yumuşak başlatma yalnızca enerji tasarrufu sağlamakla kalmaz, aynı zamanda enerji tüketimini de artırır.Ancak devrenin başlangıç ​​akımını azaltabilir ve koruyucu bir rol oynayabilir.
