Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE
Model numarası: PMG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: USD 1000-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 20000 takım/yıl
Adı: |

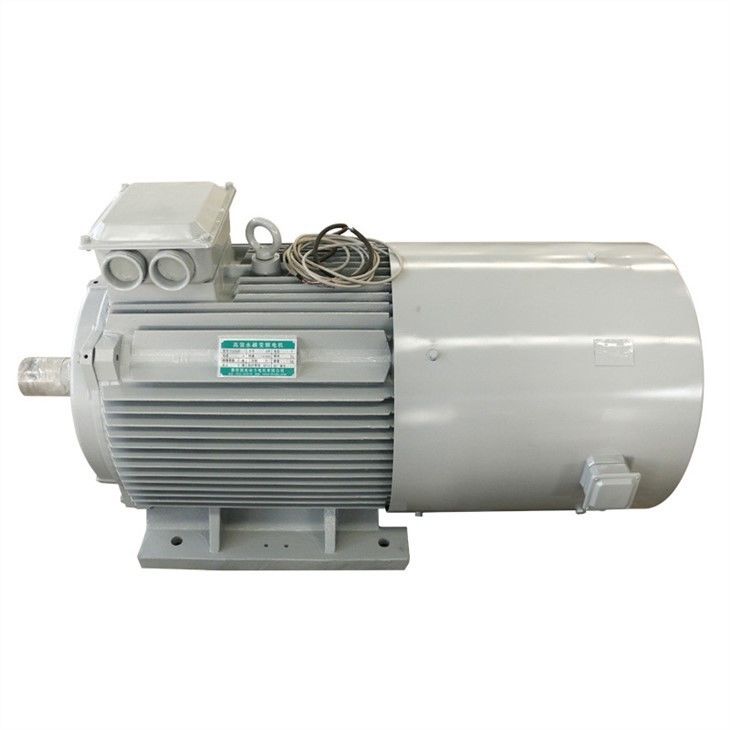

Az Bakım Yüksek Verimli Hidro Türbin Sabit Mıknatıslı Alternatör |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma Sınıfı: |
IP54 IP55 |
Rulman markası: |
SKF |
Soğutma yöntemi: |
Doğal Soğutmalı |
Yalıtım sınıfı: |
H |
verimlilik: |
%93 |
Voltaj: |
400V |
Malzeme: |
Nadir Toprak NdFeB |
Adı: |
Az Bakım Yüksek Verimli Hidro Türbin Sabit Mıknatıslı Alternatör |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma Sınıfı: |
IP54 IP55 |
Rulman markası: |
SKF |
Soğutma yöntemi: |
Doğal Soğutmalı |
Yalıtım sınıfı: |
H |
verimlilik: |
%93 |
Voltaj: |
400V |
Malzeme: |
Nadir Toprak NdFeB |
Düşük bakımlı yüksek verimli hidro türbine kalıcı mıknatıs alternatif
Ürün Çizimi
Teknik parametreler
| - Hayır, hayır. | Parametreler | Birimler | Veriler |
| 1 | Adlık çıkış gücü | KW | 250 |
| 2 | İsimlendirilmiş hız | RPM | 600 |
| 3 | Adlık çıkış voltajı | VAC | 400 |
| 4 | Rütbeli akım | A | 375 |
| 5 | İsimlendirilmiş sıklık | Hz | 50 |
| 6 | Polonyalılar | 10 | |
| 7 | İsimlendirilmiş hızda verimlilik | >95.9% | |
| 8 | Dolaşım tipi | Y | |
| 9 | İzolasyon | H sınıfı | |
| 10 | İsimlendirilmiş tork | Nm | 4150 |
| 11 | Başlangıç tork | Nm | < 80 |
| 12 | Sıcaklık artışı | °C | 90 |
| 13 | Maks.iş sıcaklığı | °C | 130 |
| 14 | Jeneratör çapı | mm | Çizime bak. |
| 15 | Çubuk çapı | mm | Çizime bak. |
| 16 | Ev malzemesi | Demir dökme | |
| 17 | Çubuk malzemesi | Çelik | |
| 18 | Yükleme | SKF | |
| 19 | Ağırlık | Kilogram | 1800 |
Detaylı Resimler
Kalıcı mıknatıs jeneratörleri, mekanik hareketleri kendi manyetik alanlarını kullanarak elektriğe dönüştüren cihazlardır.Bu, alanındaki sargıların yerine kalıcı mıknatıslar kullanan bir tür elektrik motoru.Bu cihazlar genellikle rüzgar türbinlerinde, buhar türbinlerinde, gaz türbinlerinde ve motorlarda elektrik enerjisi üretmek için kullanılır.Güçlü mıknatıslı bir rotor ve bakır bobinli bir statörRotor kalıcı mıknatıslardan yapılır ve manyetik alanlar oluşturabilir.Stator döner bobinlerden oluşurMagnetik gücü aldıktan sonra statör elektrik üretir ve bu sayede rotorların hareketleri elektrik enerjisine dönüşür.Daha fazla elektrik akımı alırız..
Yapı
Kalıcı mıknatıs jeneratörü esas olarak bir rotörden, uç kapağından ve statordan oluşur.Rotor ve alternatör arasındaki en büyük fark, rotor üzerindeki kalıcı mıknatıs pozisyonuna göre yüksek kaliteli, kalıcı mıknatıs jeneratörü genellikle yüzey rotor yapısı ve yerleşik rotor yapısına ayrılır.
Çalışma prensibi
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. İki parçadan oluşur, statör ve rotör. statör elektrik üreten armatürdür ve rotor manyetik kutuptur. statör, armatür demir çekirdeğinden oluşur,eşit derecede boşaltılmış üç fazlı sarma, makine tabanı ve uç kapak.
Rotor genellikle bir gizli kutup türüdür, bu da uyarılma sargılarından, demir çekirdeğinden ve şaftından, koruyucu halka, merkez halka ve benzeri maddelerden oluşur.
Rotörün uyarılma sargısı sinüzoidal dağılımına yakın bir manyetik alan oluşturmak için DC akımla beslenir (rotör manyetik alanı olarak adlandırılır),ve etkin uyarılma akışı sabit armatür sargısı ile kesişiyorRotor döndüğünde, rotorun manyetik alanı onunla birlikte döner.ve üç fazlı bir AC potansiyeli üç fazlı statör sargısına indüklenir..
PM jeneratörü simetrik bir yükle çalışırken, üç fazlı armatür akımı sinkroni hızla dönen bir manyetik alan üretmek için sentezlenir.Stator ve rotor alanları fren tork üretmek için etkileşime girerTurbinden gelen mekanik tork, fren torkunu yener ve çalışır.
Özellikleri
1 Jeneratörün frekansını ve verimliliğini artıran, düzlendirici ve inverter maliyetini tasarruf eden birçok kutubu vardır.
2 Sonlu Element Analizi jeneratörü tasarlarken kullanılır, kompakt yapısı. Düşük başlangıç tork, küçük rüzgar başlangıcı sorununu çözür, rüzgar enerjisinin kullanımını iyileştirir.
3 Vites artıranı bırakın, jeneratörün güvenilirliğini ve verimliliğini artırın ve bakım miktarını azaltın.
4 H sınıfı yalıtım, vakum basınçlı sıvılama.
5 Dikey eksen, yatay eksen, iç rotor, dış rotor ve plaka tipi gibi birçok yapıya sahiptir.
6 Güçlü rotorlar, jeneratör yüksek hızlara ulaşabilirdi.
7 Küçük boyut, hafif, yüksek enerji yoğunluğu, özel durumlar için uygundur.
8 Tüm hız aralığında çalışma verimliliği, yüksek verimlilik.
9 İthalatlı yüksek hızlı yağ içeren rulman kullanın, bakımsız ve yüksek güvenilirlik.
Jeneratörün gücü ve hızı rüzgar türbiniyle eşleştirilerek, güç sistemi daha verimli hale gelir.
2Değişken hızlı jeneratörler hidro endüstrisi için bir çözüm sunar.
Değişken hız teknolojisinden kaynaklanan verimliliğin arttırılması, daha fazla küçük hidrojen sitesinin ekonomik olarak uygulanabilir hale gelmesini sağlayabilir.
Kalıcı mıknatıs jeneratörlerinin avantajları:
Geleneksel jeneratörlerle karşılaştırıldığında, dişli gibi diğer dönen parçaları azaltmak daha güvenli bir seçenektir.IE4 standardı
(1) Serbest Enerji Kaynağı
Kalıcı mıknatıs jeneratörleri, diğer elektrikli cihazları güçlendirmek için kullanılabilen içindeki mıknatıslarla elektrik üretir.Bu da demek oluyor ki artık pahalı elektrik faturalarını ödemeniz gerekmeyecek.Ek olarak, aşırı elektrikinizi yerel kamu hizmetlerine satabilir ve onlardan ödeme alabilirsiniz.
(2) Düşük kurulum ücreti
Diğer yenilenebilir ve yeşil enerjilerle çalışan jeneratörlerle karşılaştırıldığında, örneğin güneş enerjisi ve rüzgar enerjisi,kalıcı manyetik jeneratörler evinizin içindeki veya dışındaki faktörlerden bağımsız olarak çalışırArtık hava hakkında endişelenmenize gerek kalmayacak.
(3) Güvenilir enerji çıkışı
Kalıcı mıknatıs jeneratörü kurmak için çok fazla paraya mal olmayacaktır. Sadece gerekli olan her şeyi bir donanım dükkanından az parayla satın almanız ve kendiniz bir tane monte etmeniz gerekir.
