Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE
Model numarası: PMG
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1
Fiyat: USD 1000-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Nadir Toprak Daimi Mıknatıslı Alternatör |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma sınıfı: |
IP54 IP55 |
Rulman markası: |
SKF |
Soğutma yöntemi: |
Doğal Soğutmalı |
Yalıtım sınıfı: |
H |
Faz: |
3 faz |
Gerilim: |
400V |
Malzeme: |
Nadir Toprak NdFeB |
İsim: |
Nadir Toprak Daimi Mıknatıslı Alternatör |
Mevcut Tip: |
AC |
Güç aralığı: |
5-2000kw |
Koruma sınıfı: |
IP54 IP55 |
Rulman markası: |
SKF |
Soğutma yöntemi: |
Doğal Soğutmalı |
Yalıtım sınıfı: |
H |
Faz: |
3 faz |
Gerilim: |
400V |
Malzeme: |
Nadir Toprak NdFeB |

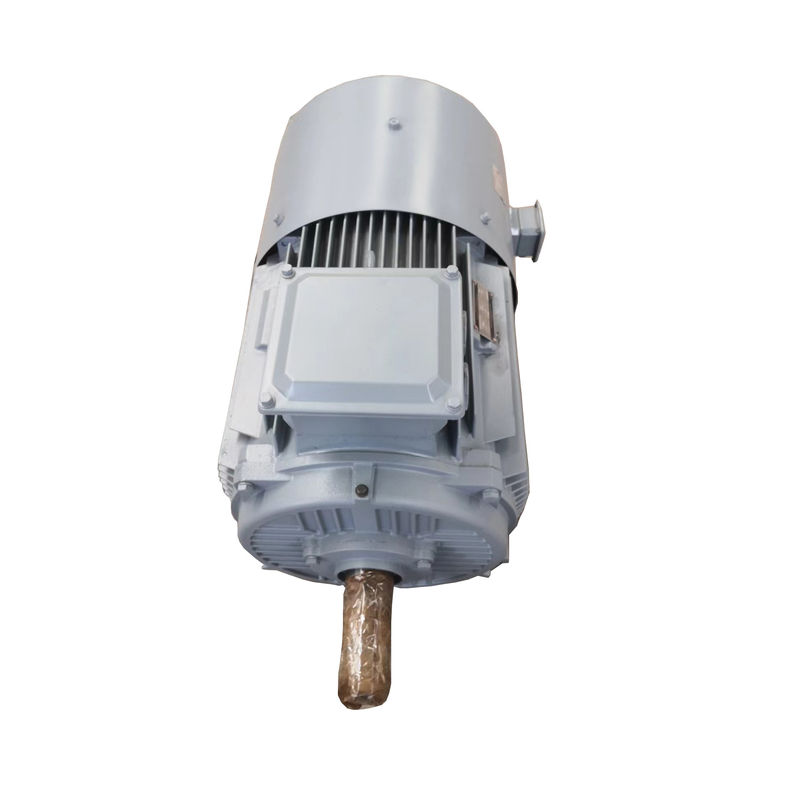

500kw 250rpm 400V 50Hz Doğal Soğutmalı Nadir Toprak Daimi Mıknatıslı Alternatör
Ürün Çizimi
Teknik parametre
| HAYIR. | Parametre | Birimler | Veri |
| 1 | Nominal çıkış gücü | kw | 500 |
| 2 | Nominal hız | RPM | 250 |
| 3 | Nominal çıkış gerilimi | VAC | 400 |
| 4 | Anma akımı | A | 750 |
| 5 | sıklık | Hz. | 50 |
| 6 | Polonyalılar | 24 | |
| 7 | Nominal hızda verimlilik | >%95 | |
| 8 | Sargı tipi | Y | |
| 9 | Yalıtım direnci | 20 MΩ | |
| 10 | yalıtım | sınıf | H |
| 11 | Puanlanmıs tork | nm | 19200 |
| 12 | başlangıç torku | nm | <300 |
| 13 | Sıcaklık artışı | °C | 90 |
| 14 | Maksimum çalışma sıcaklığı | °C | 130 |
| 15 | jeneratör çapı | mm | çizime bakın |
| 16 | mil çapı | mm | çizime bakın |
| 17 | Ev materyalleri | Dökme Demir | |
| 18 | Şaft malzemesi | Çelik | |
| 19 | Rulman | SKF | |
| 20 | Ağırlık | Kilogram | 3100 |
Detaylı Resimler
Kalıcı mıknatıs jeneratörü, mekanik enerjiyi elektrik enerjisine dönüştüren bir cihazdır.Bu cihazda rotor sargıları sabit mıknatıslarla değiştirilmiştir.Sabit mıknatıslı jeneratörler çoğunlukla ticari elektrik enerjisi üretmek için türbinler ve motorlar gibi endüstriyel uygulamalarda kullanılır, sabit mıknatıslı alternatör alternatif bir enerji kaynağıdır ve onu çeşitli konut, ticari ve endüstriyel uygulamalar için harika bir cihaz haline getiren çok sayıda faydası vardır. .
Yapı
Kalıcı mıknatıs jeneratörü esas olarak bir rotor, uç kapak ve statordan oluşur.Statorun yapısı sıradan bir alternatörünkine çok benzer.Rotor ve alternatörün yapısı arasındaki en büyük fark, kalıcı mıknatısın rotor üzerindeki konumuna göre yüksek kaliteli olmasıdır, sabit mıknatıslı jeneratör genellikle bir yüzey rotor yapısına ve yerleşik bir rotor yapısına ayrılır. .
Çalışma prensibi
Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.
Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.
Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.
PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.
Özellikler
① Jeneratör, frekansı ve verimliliği artıran, doğrultucuların ve invertörlerin maliyetini azaltan birçok kutba sahiptir.
② Jeneratör, kompakt yapı tasarlanırken Sonlu Eleman Analizi kullanılır.Düşük başlangıç torku, küçük rüzgar başlatma problemini çözerek rüzgar enerjisi kullanımını iyileştirir.
③ Vites artırıcıyı dışarıda bırakın, jeneratörün güvenilirliğini ve verimliliğini artırın ve bakım miktarını azaltın.
④ H sınıfı yalıtım, vakum basıncı emprenyesi.
⑤ Dikey eksen, yatay eksen, iç rotor, dış rotor ve plaka tipi gibi birçok yapıya sahip olun.
⑥ Güçlü rotorlar, jeneratör yüksek hıza ulaşabilir.
⑦ Küçük boyutlu, hafif, yüksek enerji yoğunluğu, özel durumlar için uygundur.
⑧ Tüm hız aralığında çalışma verimliliği, yüksek verimlilik.
⑨ İthal yüksek hızlı yağ içeren yataklar kullanın, bakım gerektirmez ve yüksek güvenilirlik.
1. Rüzgar türbinleri: Kalıcı mıknatıs jeneratörleri, rüzgarın kinetik enerjisini elektrik enerjisine dönüştürmek için rüzgar türbinlerinde yaygın olarak kullanılmaktadır.Oldukça verimli ve güvenilir olmaları, onları rüzgar enerjisi üretimi için popüler bir seçim haline getiriyor.
2. Hidroelektrik santraller: Hidroelektrik santrallerde de düşen suyun mekanik enerjisini elektrik enerjisine çevirmek için kalıcı mıknatıslı jeneratörler kullanılmaktadır.Su akışının yavaş ve basma yüksekliğinin düşük olduğu alçak düşülü hidroelektrik sistemlerde özellikle kullanışlıdırlar.
3. Elektrikli araçlar: Kalıcı mıknatıslı jeneratörler, elektrikli araçlarda aküyü şarj etmek için elektrik üretmek amacıyla kullanılır.Hibrit araçlarda motora ek güç sağlamak için de kullanılırlar.
4. Deniz uygulamaları: Kalıcı mıknatıslı jeneratörler, son derece güvenilir oldukları ve sert deniz ortamlarına dayanabildikleri için dalga ve gelgit enerjisi üretimi gibi denizcilik uygulamalarında kullanılır.
5. Havacılık uygulamaları: Kalıcı mıknatıslı jeneratörler, hafif ve yüksek verimli oldukları için uydu güç sistemleri ve uzay sondaları gibi havacılık uygulamalarında kullanılır.
6. Endüstriyel uygulamalar: Sabit mıknatıslı jeneratörler, yedek güç sistemleri, acil durum güç sistemleri ve mikro şebeke sistemleri gibi çeşitli endüstriyel uygulamalarda kullanılmaktadır.Şebekeye erişimin olmadığı uzak bölgelerde de kullanılırlar.
