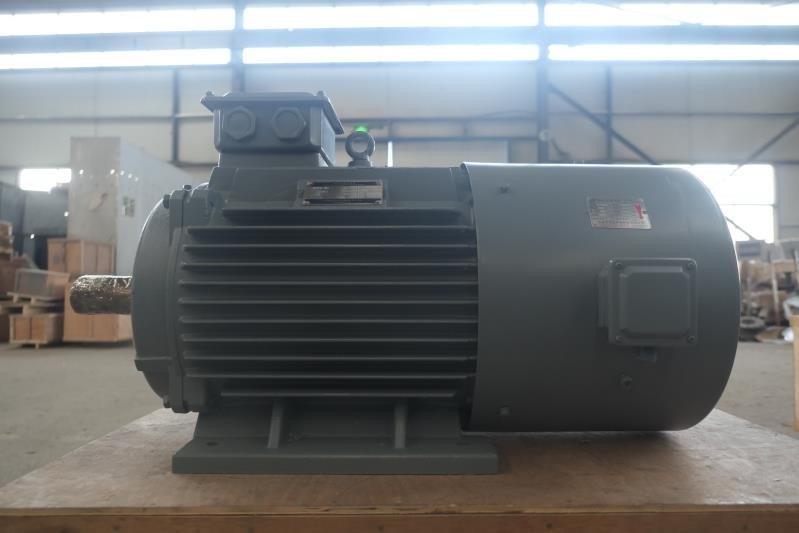

Düşük Devir Daimi Mıknatıslı Alternatör Düşük Gürültü ve Bakım

Düşük Gürültü ve Bakım Düşük Devir Daimi Mıknatıslı Alternatör​

Ürün Çizimi

Teknik parametre

Detaylı Resimler

Kalıcı mıknatıs jeneratörü nedir?

Kalıcı mıknatıs jeneratörü, mekanik enerjiyi elektrik enerjisine dönüştüren bir cihazdır.Bu cihazda rotor sargıları sabit mıknatıslarla değiştirilmiştir.Sabit mıknatıslı jeneratörler çoğunlukla ticari elektrik enerjisi üretmek için türbinler ve motorlar gibi endüstriyel uygulamalarda kullanılır, sabit mıknatıslı alternatör alternatif bir enerji kaynağıdır ve onu çeşitli konut, ticari ve endüstriyel uygulamalar için harika bir cihaz haline getiren çok sayıda faydası vardır. .

Yapı

Kalıcı mıknatıs jeneratörü esas olarak bir rotor, uç kapak ve statordan oluşur.Statorun yapısı sıradan bir alternatörünkine çok benzer.Rotor ve alternatörün yapısı arasındaki en büyük fark, kalıcı mıknatısın rotor üzerindeki konumuna göre yüksek kaliteli olmasıdır, sabit mıknatıslı jeneratör genellikle bir yüzey rotor yapısına ve yerleşik bir rotor yapısına ayrılır. .

Çalışma prensibi

Kalıcı mıknatıs jeneratörü, telin bir elektrik potansiyeli indüklemek için manyetik alan çizgisini kesmesi ve ana hareket ettiricinin mekanik enerjisini elektrik enerjisi çıkışına dönüştürmesi bakımından elektromanyetik indüksiyon ilkesini kullanır.Stator ve rotor olmak üzere iki kısımdan oluşur.Stator elektriği üreten armatürdür ve rotor manyetik kutuptur.Stator, bir armatür demir göbeği, eşit olarak boşaltılan üç fazlı sargı, makine tabanı ve uç kapaktan oluşur.

Rotor genellikle uyarma sargısı, demir çekirdek ve mil, koruma halkası, merkez halka vb.'den oluşan gizli bir kutup tipidir.

Rotorun uyarma sargısı, sinüzoidal dağılıma yakın bir manyetik alan (rotor manyetik alanı olarak adlandırılır) oluşturmak için DC akımı ile beslenir ve etkin uyarma akısı, sabit armatür sargısı ile kesişir.Rotor döndüğünde, rotorun manyetik alanı da onunla birlikte döner.Her devir yapıldığında, manyetik kuvvet çizgileri sırayla statorun her faz sargısını keser ve üç fazlı stator sargısında üç fazlı bir AC potansiyeli indüklenir.

PM üreteci simetrik bir yükle çalışırken, üç fazlı armatür akımı senkron hızla dönen bir manyetik alan oluşturmak için sentezlenir.Stator ve rotor alanları, frenleme torku oluşturmak için etkileşime girer.Türbinden gelen mekanik tork girişi, frenleme torkunun üstesinden gelir ve çalışır.

Sabit mıknatıslı alternatörün rotoru, sabit elektrik gücü üretebilmesi için doğrudan bir rüzgar türbini ile donatılmıştır.Kalıcı mıknatıslı senkron alternatörlerin verimi, asenkron jeneratörlerden çok daha yüksektir.Asenkron üreteçlere göre çeşitli avantajlar sunar ve bunlar aşağıdaki gibidir:

· Doğrudan tahrik (Hız çarpanı yok, şanzımana gerek yok)

· Neredeyse hiç bakım yok

· Doğrudan tahrikte en yüksek güç-ağırlık oranı

· Yüksek verim

· Mekanik tasarımın basitleştirilmesi · Kolay mekanik arayüz

· Maliyet optimizasyonu

· Çevre dostudurlar ve elektrik üretmek için dış havaya güvenmezler.

· Boyut olarak daha küçüktürler ve bu nedenle diğer jeneratör türlerine kıyasla çok daha az yer gerektirirler.

· Bu sabit mıknatıslı jeneratörler yıllarca ve daha fazla aşınma ve yıpranma olmadan çalışır.Ayrıca sessiz ve gürültüsüz oldukları için sıfır ses kirliliği oluştururlar.

KALICI MAGNET JENERATÖR UYGULAMALARI

· Düşük hızlı, doğrudan tahrikli PMG'ler, herhangi bir dişli kutusu ve hızlı dönen parça olmadan çalışarak, daha fazla güvenilirlik ve üstün aktarma organı verimliliği sağlar.

· Jeneratör parçalı stator konstrüksiyonu ile dizayn edilebilir.Bu, fazlalık sağlar ve naseldeki jeneratörü tamamen sökmeden tamir etmeyi mümkün kılar.İsteğe bağlı olarak, jeneratör tasarımımız, türbin fren sistemini jeneratör konstrüksiyonuna entegre etmek için jeneratör yatağını türbin ana yatağı olarak kullanabilir.Avantajları basitlik, daha az bileşen ve dolayısıyla daha yüksek güvenilirliktir.

· Elektriğin artan maliyetiyle birlikte, artan sayıda nüfus alternatif bir enerji kaynağı arıyor ve sabit mıknatıslı jeneratörler bu boşluğa mükemmel bir şekilde uyuyor.Bu jeneratörler, elektrik üretmek için yenilenemeyen herhangi bir enerji kaynağı kullanmadıkları için çevre üzerindeki baskıyı da azaltabilirler.
