Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
isim: |
Yüksek Torklu 3 Fazlı Doğrudan Tahrikli PMAC Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Polonyalılar: |
2,4,6,8,10 |
Güç aralığı: |
5.5-3000kw |
Voltaj: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Verimlilik Sınıfı: |
IE4, IE5 |
Özellik: |
Düşük Gürültü Küçük Boy |
isim: |
Yüksek Torklu 3 Fazlı Doğrudan Tahrikli PMAC Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Polonyalılar: |
2,4,6,8,10 |
Güç aralığı: |
5.5-3000kw |
Voltaj: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Verimlilik Sınıfı: |
IE4, IE5 |
Özellik: |
Düşük Gürültü Küçük Boy |

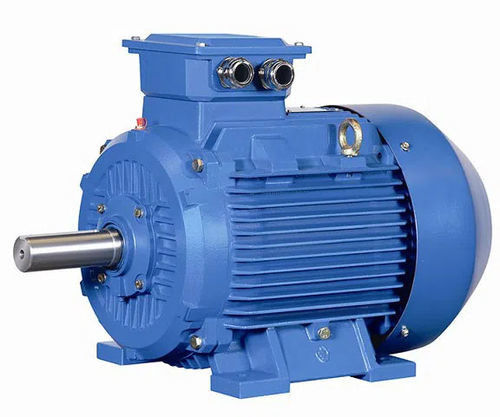

Ultra Düşük Hızlı Yüksek Döngü 3 Fazlı Doğrudan Sürüşli PMAC Motoru
Kalıcı mıknatıslı senkron motor nedir?
ENNENG PM motors are supplied with built-in permanent magnetic steel produced from rare earth permanent magnet material (NdFeB) which is with high coercive force and hypertonic magnetic induction forceMotor, daha yüksek güç yoğunluğu sunarken yüksek performansı garanti eder.
Motor, tüm hızlarda sabit tork üretebilir ve verim göstergeleri düşük hızlarda indüksiyon motorlarından daha iyidir.ENNENG kalıcı mıknatıs motorları çeşitli hızlarda çalışmak gibi bir dizi teknik avantajı vardır., düşük hızlarda hassas kontrol, düşük gürültü, kompakt yapı vb. Motorlar, hız değişimi, yüksek verimlilik, düşük gürültü seviyeleri ve düşük hacim zorunlu olduğu yerlerde yaygın olarak kullanılır.
Kalıcı mıknatıs motorunun çalışma prensibi:
PMSM motorunun çalışma prensibi senkroniz motorunkiyle aynıdır. PMSM'ler şimdi yaygın olarak kullanılmaktadır ve indüksiyon motorları gibi yaygın olarak AC motorları kullanılmıştır.
Karakteristikleri şunlardır: sabit durum çalışması sırasında, rotor hızı ve ızgara frekansı n = ns = 60f / p arasında sabit bir ilişki vardır ve ns senkron hız olarak adlandırılır.
Güç şebekesinin frekansı sabitse, senkroniz motorun hızı yükün büyüklüğünden bağımsız olarak sabit durumda sabittir.
Bir jeneratör olarak çalışmak, senkronizasyon motorunun en önemli çalışma modudur ve bir motor olarak çalışmak, senkronizasyon motorunun diğer önemli çalışma modudur.
Senkron motorun güç faktörü ayarlanabilir. Hız düzenlemesi gerekmediği durumlarda, büyük bir senkron motorun uygulanması çalışma verimliliğini artırabilir.
Son yıllarda, küçük senkron motorlar, endüksiyon motorları olarak da bilinen değişken frekanslı asinkron motorlarda kullanılmaktadır.hava boşluğunun dönen manyetik alanı ve rotor sargısının indüksiyonlu akımı arasındaki etkileşim yoluyla elektromanyetik tork üreten AC motorlar, böylece elektromekanik enerjinin mekanik enerjiye dönüştürülmesini gerçekleştirir.
Daimi mıknatıslı, iç mıknatıslı senkron motorlar: Maksimum enerji verimliliği
Daimi mıknatıslı sinkroniz motor (IPMSM), maksimum torkun maksimum hızda gerçekleşmediği çekiş uygulamaları için ideal bir motordur.Bu tür motor, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır. Ve IE4 ve IE5 aralığında fanlar veya pompaları çalıştırmak istiyorsanız mükemmel bir seçimdir. Yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu ile telafi edilir,Eğer doğru değişken frekans sürücüsü ile çalıştırmak şartıyla.
Motorlu değişken frekanslı sürücülerimiz MTPA'ya (Ampere En Yüksek Döner) dayalı entegre bir kontrol stratejisini kullanıyor.Bu size maksimum enerji verimliliği ile kalıcı mıknatıs senkron motorları çalıştırmak sağlar200%'lik aşırı yük, mükemmel başlangıç tork ve genişletilmiş hız kontrol aralığı da motorun değerinden tam olarak yararlanmanızı sağlar.Maliyetlerin hızlı geri kazanılması ve en verimli kontrol süreçleri için.
IPM (iç kalıcı mıknatıs) motor özellikleri:
Yüksek tork ve yüksek verimlilik
Yüksek tork ve yüksek çıkış, manyetik torkun yanı sıra isteksizlik torkunu kullanarak elde edilir.
Enerji tasarrufu operasyonu
Geleneksel SPM motorlarına kıyasla %30 daha az güç tüketir.
Yüksek hızlı dönme
Vektör kontrolü kullanarak iki tür torku kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.
Güvenlik
Kalıcı mıknatıs yerleştirildiğinden, mekanik güvenlik arttırılır, çünkü SPM'nin aksine, mıknatıs merkezkaç kuvveti nedeniyle ayrılmaz.
Klasik servo uygulamaları için dış mıknatıslı kalıcı mıknatıslı senkron motorlar
Daimi mıknatıs sinkroni motorları (SPMSM), örneğin klasik servo uygulamalarında yüksek aşırı yük ve hızlı ivme gerektiğinde ideal motorlardır.Uzunlu tasarım da düşük kütle inersi sonuçlanır ve en iyi şekilde kurulabilirBununla birlikte, SPMSM'den ve değişken frekans sürücüsünden oluşan sistemin bir dezavantajı, pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcıların sıklıkla kullanıldığı için bununla ilişkili maliyetlerdir.
Yenilenebilir Enerji Sistemleri: PMAC motorları, yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sağladıkları rüzgar türbinleri ve güneş izleyicileri gibi yenilenebilir enerji sistemlerinde kullanılır.Bu sistemlerde genellikle jeneratörlerde ve izleme sistemlerinde kullanılırlar..
Tıbbi Ekipmanlar: PMAC motorları yüksek tork yoğunluğu, hassas kontrol ve düşük gürültü seviyeleri sunan MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Bu makinelerde hareketli parçaları tahrik eden motorlarda sıklıkla kullanılırlar.
Nadir toprak kalıcı mıknatıs motorlarının gelişim eğilimleri
Nadir toprak kalıcı mıknatıs motorları yüksek güç (yüksek hız, yüksek tork), yüksek işlevsellik ve minyatürleşme yönünde gelişmektedir.ve sürekli olarak yeni motor çeşitleri ve uygulama alanlarını genişletiyorlarGereksinimleri karşılamak için, nadir toprak kalıcı mıknatıs motorlarının tasarım ve üretim sürecinin sürekli yenileştirilmesi gerekiyor.Elektromanyetik yapısı daha karmaşık olacak., hesaplama yapısı daha doğru olacak ve üretim süreci daha gelişmiş ve uygulanabilir olacak.
Motorla ilgili kolayca göz ardı edilen birkaç küçük sorun var.
1Plato bölgelerinde neden genel motorlar kullanılmıyor?
Yükseklik, motor sıcaklığının yükselmesi, motor korona (yüksek voltajlı motor) ve DC motorunun komutasyonuna olumsuz etkileri vardır.
(1) Yükseklik ne kadar yüksekse, motorun sıcaklık artışı o kadar yüksek ve çıkış gücü o kadar düşüktür.Yükseklik artışıyla birlikte sıcaklık, yüksekliğin sıcaklık artışına etkisini telafi edecek kadar düştüğünde, motorun nominal çıkış gücü değişmeden kalabilir;
(2) Yüksek voltajlı motor platoda kullanıldığında korona karşıtı önlemler alınmalıdır;
(3) Yükseklik, DC motorunun komutasyonu için iyi değildir, bu nedenle karbon fırça malzemelerinin seçimine dikkat edin.
2Motor neden hafif yükle çalışmaya uygun değil?
Motor hafif bir yükle çalışırken:
(1) Motorun güç faktörü düşüktür;
(2) Motor verimliliği düşüktür.
(3) Ekipmanın israfına ve ekonomik olmayan çalışmaya neden olur.
3Neden motor soğuk bir ortamda çalışmıyor?
Motoru düşük sıcaklıkta aşırı kullanmak:
(1) Motor yalıtım çatlakları;
(2) Taşıma yağları donduruyor;
(3) Kablo ekleminin lehim tozu toz halindedir.
Bu nedenle, motor ısıtılmalı ve soğuk bir ortamda depolanmalı ve sargılar ve rulmanlar çalışmadan önce kontrol edilmelidir.
4Neden 60Hz motor 50Hz güç kaynağı kullanamaz?
Motor tasarlandığında, silikon çelik levhası genellikle manyetizasyon eğrisinin doygunluk bölgesinde çalışır.frekansı azaltmak manyetik akışı ve uyarı akımını artıracaktır, motor akımının ve bakır tüketiminin artmasına neden olur ve bu da sonunda motorun sıcaklık artışının artmasına neden olur.Motor, bobinin aşırı ısınması nedeniyle yanmış olabilir..
5.Motor yumuşak çalıştırma
Yumuşak başlangıç, sınırlı bir enerji tasarrufu etkisine sahiptir, ancak elektrik şebekesi üzerindeki başlangıç etkisini azaltabilir ve ayrıca motor ünitesini korumak için sorunsuz bir başlangıç elde edebilir.Enerji koruma teorisine göre, nispeten karmaşık bir kontrol devresinin eklenmesi nedeniyle, yumuşak bir başlangıç sadece enerji tasarrufu yapmaz, aynı zamanda enerji tüketimini de artırır.Ama devrenin başlangıç akımını azaltabilir ve koruyucu bir rol oynayabilir..
I. Bakım
1Lütfen rulmanın düzenli bakımını kesinlikle rulmanın yağlama göstergesi plakasına göre yapın.Motor yaklaşık 2000 saat çalıştırıldıktan hemen sonra yağla doldurulmalıdır., ve yağ markası yeniden doldurmadan önce dikkatlice belirlenmelidir. Eğer rulman aşırı ısınmış veya yağ işlev sırasında bozulmuşsa, zamanında değiştirilmelidir.Eski yağ değiştirirken çıkarılmalıdır., ve rulman ve rulmanın iç ve dış kapağı yağ odaları benzinle temizlenmeli ve daha sonra aynı marka temiz yağ eklenmelidir.Motor 3000 rpm ve daha yüksek bir hızla, yakıt doldurma miktarı: rulman boşluğu doldurulur, rulmanın iç kapağının yağ odasına eklenen yağ miktarı yağ odasının 1/2'ini oluşturur,Geriye kalan hız motor yakıt miktarı: rulman iç boşluğu doldurulur ve rulman iç kapağı yağ odası doldurulur. Yağ miktarı yağ odasının 2/3'ünü kaplar.
2rulman değiştirildiğinde, rulmanı motor şaftından çekmek için özel bir rulman sökme aracı kullanılmalı ve sökme gücü doğrudan motor şaftına uygulanmamalıdır.Yeni bir rulman yerleştirirken, ısıtıcı yatağı kurmak için ısıtıcı yatağı kullanılması gerekir. ısıtıcı 90°C'ye kadar ısıtıldıktan sonra, ısıtıcı yatağın yatağı akışında yerleştirilmelidir.
Motor, aşındırıcı gaz olmadan havalandırılmış ve kuru bir yerde depolanmalıdır.
Şirket aşağıdaki durumlarda meydana gelen motor arızası için bakım ve tazminat için sorumlu değildir.
1Motorun uzun süreli şiddetli aşırı yüklenmesi, sargıların ısıtılmasına ve yanmasına neden olur.
2Ürün düzgün bir şekilde monte edilmemişse, örneğin parçaların deformasyonuna neden olmak üzere motor filizine ve makine kapağının flens yüzeyine sert bir şekilde vurulur.
3. Kullanıcı motorun bu kılavuzun hükümlerine göre doğru şekilde kullanılmadığını ve depolanmadığını ve arıza ve kaybın insan faktörlerinden kaynaklandığını belirtir.
