Ürün Detayları
Menşe yeri: ÇIN
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 set
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 20000 takım/yıl
Adı: |

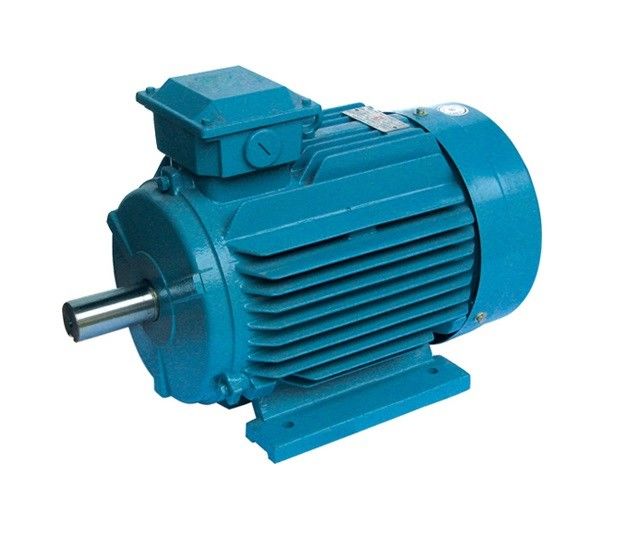

Endüstri kullanımı kalıcı mıknatıs senkron elektrikli motor üreticisi |
Mevcut: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Polonyalılar: |
2,4,6,8,10 |
Güç aralığı: |
5.5-3000kw |
Voltaj: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Çerçeve boyutu: |
H112'den H450'ye |
Kontrol modu: |
İnvertör Açık Çevrim Vektör Kontrolü |
Adı: |
Endüstri kullanımı kalıcı mıknatıs senkron elektrikli motor üreticisi |
Mevcut: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Polonyalılar: |
2,4,6,8,10 |
Güç aralığı: |
5.5-3000kw |
Voltaj: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Çerçeve boyutu: |
H112'den H450'ye |
Kontrol modu: |
İnvertör Açık Çevrim Vektör Kontrolü |
Ürün parametreleri:
| Model | İsimlendirilmiş güç ((KW) | İsimlendirilmiş voltaj ((V) | Rütbeli akım ((A) | İsimlendirilmiş hız ((r/min) | Verimlilik (%) | Güç faktörü | İsimlendirilmiş frekans ((Hz) | Hizmet faktörü |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| Çerçeve boyutu | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| Mekanik Özellikler | |||||||||||
| Çerçeve/Son kalkan /Terminal kutular |
Malzeme | Atık demir | |||||||||
| Montaj | B3/B35 | ||||||||||
| IP derecesi | IP23 | ||||||||||
| Soğutma yöntemi | IC01(ODP) | ||||||||||
| Dünya | Kablo kaplaması ve makine tabanının içinde | ||||||||||
| Yükleme | Toz örtüsü/toz temizliği | ZZ/C3 | /C3 | ||||||||
| Yerleşik rulman | DE düzeltme, NDE dalga yay yıkayıcı ile | ||||||||||
| DE düzeltme rulman |
3000 rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500 rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| NDE düzeltmesi rulman |
3000 rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500 rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Yağlama |
Malzeme | ESSO UNIREX N2 | |||||||||
| Petrol borusu | / | Son kalkan yağlama cihazı | boru | ||||||||
| Tuş | Taşıma ve depolama için lastik koruma kapaklı | ||||||||||
| Şaktı | Malzeme | Çelik 45# | |||||||||
| B tipi | |||||||||||
| titreşim sınırı (mm/s) |
1.6 | 2.2 | |||||||||
| Bilanç | 1/2 anahtar G2.5 sınıfı | ||||||||||
İsim plaka |
Malzeme |
Alüminyum alaşımı | |||||||||
| Elektrik performansı | |||||||||||
| Voltaj | 380/400V ((veya 440/460V) üç terminal | ||||||||||
Döner |
Malzeme | yüksek saflık bakır | |||||||||
| Daldırma yöntem |
VPI ve kurutma | ||||||||||
İzolasyon derecesi |
155(F) | ||||||||||
| Hizmet Faktörü | 1.0/1.2/1.3 | ||||||||||
| statör ve rotor Laminasyon |
silikon çelik | ||||||||||
| kalıcı mıknatıs | NdFeB | ||||||||||
Ürün Tanımı:
IE4 verimlilik standardını aşan TYC serisi ultra-ultra yüksek verimlilik nadir toprak kalıcı mıknatıs senkron motoru, şirketimiz tarafından geliştirilen kompresörler için en son özel motordur.Yüksek performanslı nadir toprak kalıcı mıknatıs malzemeleri ve frekans dönüştürme teknolojisini benimsiyor, kodlayıcı vektör kontrolü olmadan çalışır ve manyetik çelik yapısına sahiptir. , yüksek verimlilik, güvenilir çalışma ve iyi kurulum değişkenliği avantajlarına sahiptir.
| B3/B35 boyutu | Evrensel boyut | ||||||||||||||
| Çerçeve boyutu | A | AA | AB | B | BB | HA | H | K | C | AC | AD | BS | KK | L | |
| 3000 rpm | 1500 rpm | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200 litre | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Evrensel boyutlar ((轴伸) | B35/B5/V1 boyutu | ||||||||||||||||
| Çerçeve boyutu | D | E/DE | F | G | GD | N | M | P | S | T | R | Los Angeles | |||||
| 3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200 litre | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
Kalıcı mıknatıs motorlarının prensibi:
Daimi mıknatıs motoru, motor dönmesi için manyetik alan oluşturmak için kalıcı mıknatısları kullanan bir cihazdır.Stator üzerindeki bir bobin, dönen bir manyetik alan üretmek için elektrik akımı ile enerjikleştirilirRotor üzerindeki kalıcı mıknatıslar da dönen manyetik alana çekilir ve onu takip ederler.rotorda sürekli bir dönme hareketi üretilebilirKalıcı mıknatıs motorları yüksek verimlilik, yüksek güç yoğunluğu ve hızlı tepki ile karakterize edilir.
