Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
isim: |
Sabit Mıknatıslı Senkron Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Yalıtım sınıfı: |
F(H) |
Koruma Sınıfı: |
IP54(IP23 özelleştirilebilir) |
Enerji verimliliği standartları: |
IE5 |
Kontrol modu: |
Değişken frekans vektör kontrolü |
Sıcaklık: |
-15~+40°C |
Polonyalılar: |
4 |
Çalışma modu: |
S1 |
isim: |
Sabit Mıknatıslı Senkron Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Yalıtım sınıfı: |
F(H) |
Koruma Sınıfı: |
IP54(IP23 özelleştirilebilir) |
Enerji verimliliği standartları: |
IE5 |
Kontrol modu: |
Değişken frekans vektör kontrolü |
Sıcaklık: |
-15~+40°C |
Polonyalılar: |
4 |
Çalışma modu: |
S1 |

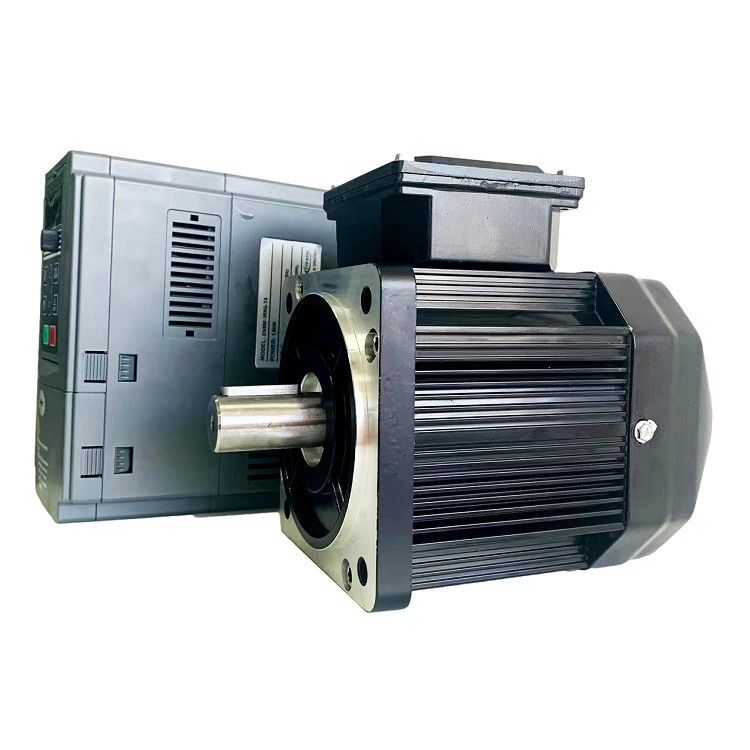

Enerji verimli nadir toprak kalıcı mıknatıslı senkroniz motor
Ürün Tanımı
Yüksek verimli kalıcı mıknatıs değişken frekanslı senkron motorlar, kalıcı mıknatıs motor frekans dönüştürücüleri ile birlikte kullanılmalıdır.Motorların rotoru dahili bir kalıcı mıknatıs yapısına sahiptir, ve farklı dikey ve dikey eksenli manyetik devrelerin özel tasarımı, bu motor serisinin belirli bir çıkıntılı kutup torkuna sahip olmasını sağlar.frekans dönüştürücü, çalışmayı kontrol etmek için maksimum tork/akım oranı kontrol modunu kullanmalıdır., böylece bu motor serisi tam hız aralığında daha yüksek bir güç faktörüne, daha küçük bir çalışma akımına ve daha düşük bakır tüketimine sahiptir.
Yüksek verimli kalıcı mıknatıs değişken frekanslı senkroniz motorun hızı statör dönen manyetik alanla senkronize edilir, kayma yoktur ve kayma gücü tasarruflanabilir,böylece yüksek verimli kalıcı mıknatıs değişken frekanslı senkron motor yüksek verimlilik ve enerji tasarrufu etkisi tam hız aralığında açık.
Yüksek verimlilikli kalıcı mıknatıs frekans dönüşümü senkron motorlar enjeksiyon kalıplama makinelerinde, hava kompresörlerinde, boru üretim ekipmanlarında, hidrolik makinelerde, gıda makinelerinde yaygın olarak kullanılmaktadır,Çimento boru üretme makineleri, plastik ekstrüderler, tel çekme makineleri ve ilaç ekipmanları.
Şirketimiz, kullanıcı gereksinimlerine göre özelleştirilebilen bu ürün serisi için özel bir kontrol kabinesi ile donatılmıştır.
Ürün Parametresi
| Model numarası. |
Voltaj (V) |
Güç (KW) |
Senkron Hız (r/min) |
Döner N.m. |
Seviye 1 Enerji Verimliliği % |
İkincil Enerji Verimliliği % |
Sıklık (Hz) |
| TYP132S-6 | 380 | 3 | 1000 | 28.7 | 91.8 | 87.7 | 50 |
| TYP132M1-6 | 4 | 38.2 | 92.7 | 88.8 | |||
| TYP132M2-6 | 5.5 | 52.5 | 93.4 | 89.7 | |||
| TYP160M-6 | 7.5 | 71.6 | 94.0 | 90.6 | |||
| TYP160L-6 | 11 | 105.1 | 94.5 | 91.4 | |||
| TYP180L-6 | 15 | 143.3 | 94.9 | 92.0 | |||
| TYP200L1-6 | 18.5 | 176.7 | 95.3 | 92.6 | |||
| TYP200L2-6 | 22 | 210.1 | 95.6 | 93.2 | |||
| TYP225M-6 | 30 | 286.5 | 95.8 | 93.6 | |||
| TYP250M-6 | 37 | 353.4 | 96.0 | 94.0 | |||
| TYP280S-6 | 45 | 429.8 | 96.2 | 94.4 | |||
| TYP280M-6 | 55 | 525.3 | 96.3 | 94.7 | |||
| TYP315S-6 | 75 | 716.2 | 96.4 | 95.0 | |||
| TYP315M-6 | 90 | 859.5 | 96.5 | 95.2 | |||
| TYP315L1-6 | 110 | 1050.5 | 96.5 | 95.5 | |||
| TYP315L2-6 | 132 | 1260.6 | 96.6 | 95.6 |
Kalıcı mıknatıslı senkron motorun çalışması:
Kalıcı mıknatıs sinkroni motorunun çalışması, geleneksel motorlarla karşılaştırıldığında çok basit, hızlı ve etkilidir.PMSM'nin çalışması statörün dönen manyetik alanına ve rotorun sabit manyetik alanına bağlıdırDaimi mıknatıslar, sabit manyetik akış yaratmak, çalışmak ve senkroniz hızda kilitlemek için rotor olarak kullanılır.
Fazor grupları statörün sargılarını birbirine bağlayarak oluşur.ve çift ve tek fazlıHarmonik voltajları azaltmak için, sargılar kısa bir süre birbirleriyle sarılmalıdır.
3 fazlı AC beslenmesi statora verildiğinde, dönen bir manyetik alan yaratır ve rotorun kalıcı mıknatısı nedeniyle sabit manyetik alan indükse edilir.Bu rotor senkronizm ile çalışır senkronizasyon hızıPMSM'nin tüm çalışması, statör ve rotör arasındaki hava boşluğuna bağlıdır.
Eğer hava boşluğu büyükse, motorun rüzgar kaybı azalır.Kalıcı mıknatıs sinkronizasyon motorları kendiliğinden başlayan motorlar değildir.Bu yüzden statörün değişken frekansını elektronik olarak kontrol etmek gerekir.
Neden kalıcı mıknatıslı AC motorları seçtiniz?
Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine kıyasla birkaç avantaj sunar:
Yüksek verimlilik: PMAC motorları, rotor bakır kaybının olmaması ve sarma kaybının azalması nedeniyle yüksek verimlilik gösterir.önemli enerji tasarrufları ile sonuçlanır.
Yüksek Güç yoğunluğu: PMAC motorları diğer motor türlerine kıyasla daha yüksek bir güç yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla güç üretebilecekleri anlamına gelir.Bu, yerin sınırlı olduğu uygulamalar için ideal hale getiriyor.
Yüksek tork yoğunluğu: PMAC motorları yüksek tork yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir..
Kısıtlı Bakım: PMAC motorlarının fırçaları olmadığından, daha az bakım gerektirir ve diğer motor türlerine göre daha uzun ömürlüdür.
Geliştirilmiş Kontrol: PMAC motorları, diğer motor türlerine kıyasla daha iyi bir hız ve tork kontrolüne sahiptir ve bu da onları hassas kontrol gerektiren uygulamalar için idealdir.
Elektrikli motorların bakımı ve onarımı
1Çalışma ortamı her zaman kuru tutulmalı, motorun yüzeyi temiz tutulmalı ve hava girişi toz, lifler vb. tarafından engellenmemelidir.
2Koruma alarmı oluştuğunda, arızanın nedeni tespit edilmeli ve arızanın ortadan kaldırılmasından sonra operasyon yürütülebilir.
3Makine denetim için durdurulduğunda, işlem ancak motor tamamen durdurulduktan sonra gerçekleştirilebilir.
4Motorun çalışma sırasında iyi yağlanmasını sağlamak için, motor yaklaşık 4000 saat çalışmalıdır, yaniYağ eklenmeli veya değiştirilmelidir (kapalı rulman kullanım ömrü boyunca değiştirilmeye gerek yoktur)Yumurtanın aşırı ısınmış olduğu veya yağın çalışma sırasında bozulduğu tespit edildiğinde, yağ zamanında değiştirilmelidir.Eski yağları çıkarın ve rulmanların ve rulman kapaklarının yağ çukurlarını benzinle temizleyin.- 1500 r/min ve daha düşük bir hızdaki motorlar için, orta ve küçük motorlar için 2 numaralı yağlı rulman yağı tipini doldurmak,Ve rulmanın iç ve dış halkalarını doldurun rulmanlar arasındaki boşluğun yaklaşık üçte ikisi.Motor hızı 2500 r/min ve üstü, rulmanın iç ve dış halkaları arasındaki boşluğun yaklaşık yarısını dolduran HTHS tipi rulman yağı ile doldurulur.
5. rulmanın ömrü sona erdiğinde, motorun titreşim ve gürültüsü açıkça artacaktır. rulmanın radyal boşluğunun aşağıdaki tablodaki değere ulaştığını kontrol edin,ve rulman değiştirilmelidir.
