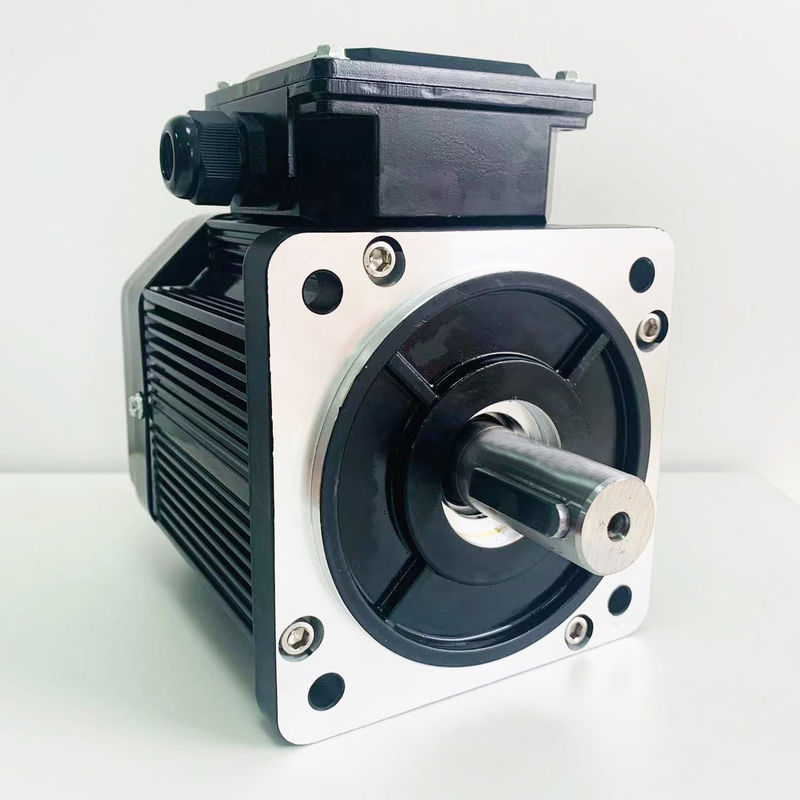

Dişlisiz Fırçasız AC Sabit Mıknatıslı Senkron Motor IC411 Soğutma 660V

Sabit mıknatıslı motorların özellikleri ve avantajları

Motor Uyarma kaynağından iki kategoriye ayrılabilir: sabit mıknatıslı motor ve elektrik uyarma motoru.Sabit mıknatıslı motor, sabit mıknatıstan uyarma manyetik alanı üreten bir elektrik motorudur.Y-Serisi, Y2-Serisi, YE2-Serisi, YX3 Serisi, YB Serisi, YB2 serisi vb. gibi endüstride ve sivil kullanımda en yaygın kullanılan üç fazlı asenkron motorların tümü elektrikli uyarma motorlarına aittir.ENNENG Motor ürünleri, ultra verimli sabit mıknatıslı senkron motorlardır.

Geleneksel elektrik uyarma motorlarıyla karşılaştırıldığında, sabit mıknatıslı motorlar, özellikle nadir toprak sabit mıknatıslı motorlar, basit yapı, güvenilir çalışma, küçük boyut, hafiflik, küçük kayıp ve yüksek verimlilik ve motorun esnek ve çeşitli şekil ve boyutunun avantajlarına sahiptir.Uygulama son derece geniş olup, havacılık, milli savunma, endüstriyel ve tarımsal üretim ve günlük hayatın hemen hemen tüm alanlarını kapsamaktadır.

Sabit mıknatıslı senkron motor aşağıdaki özelliklere sahiptir:

• Nominal verimlilik, normal asenkron motorlardan %2 ila %5 daha yüksektir;
• Yükün artmasıyla verim hızla yükselir.Yük %25 ile %120 aralığında değiştiğinde yüksek verim sağlar.Yüksek verimli çalışma aralığı, sıradan asenkron motorlarınkinden çok daha yüksektir.Hafif yük, değişken yük ve tam yükün tümü önemli enerji tasarrufu etkilerine sahiptir;
• 0,95 ve üzeri güç faktörleri, reaktif kompanzasyon gerekmez;
• Güç faktörü büyük ölçüde geliştirildi.Asenkron motorlarla karşılaştırıldığında, çalışma akımı %10'dan fazla azalır.İşletme akımı ve sistem kayıplarındaki azalma nedeniyle, yaklaşık %1 oranında enerji tasarrufu etkileri elde edilebilir.
• Düşük sıcaklık artışı, yüksek güç yoğunluğu: üç fazlı asenkron motor sıcaklık artışından 20K daha düşük, tasarım sıcaklık artışı aynıdır ve daha küçük bir hacme dönüştürülerek daha etkili malzemelerden tasarruf edilebilir;
• Yüksek başlangıç ​​torku ve yüksek aşırı yük kapasitesi: gereksinimlere göre, yüksek başlangıç ​​torku (3-5 kat) ve yüksek aşırı yük kapasitesi ile tasarlanabilir;
• Dinamik yanıtta daha iyi ve asenkron motorlardan daha iyi olan değişken frekanslı hız kontrol sistemi kullanılır.
• Montaj boyutları şu anda yaygın olarak kullanılan asenkron motorlarla aynı olup, tasarımı ve seçimi oldukça uygundur.
• Güç faktöründeki artış nedeniyle, güç kaynağı sistemi trafosunun görsel gücü büyük ölçüde azalır, bu da trafonun güç kaynağı kapasitesini artırır ve sistem kablosunun maliyetini de büyük ölçüde azaltabilir (yeni proje);
• Yeni proje inşa edildiğinde, tüm sürücü sistemleri kalıcı mıknatıslı senkron motorlar kullanır, proje yatırımı temelde asenkron motorların kullanımı ile aynıdır ve proje devreye alındıktan sonra enerji tasarrufu faydaları elde etmeye devam edebilir;

Genel sanayi sektöründe, düşük voltajlı (380/660/1140V) yüksek verimli asenkron motorların değiştirilmesi, sistem %5 ila %30 enerji tasarrufu sağlar ve yüksek voltajlı (6kV/10kV) yüksek verimli asenkron motorlar , sistem %2 ile %10 arasında tasarruf sağlar.

Nadir toprak sabit mıknatıslı motor uygulaması

Nadir toprak sabit mıknatıslı motorların üstünlüğü nedeniyle, uygulamaları giderek daha kapsamlı hale geliyor.Başlıca uygulama alanları aşağıdaki gibidir:

Nadir toprak sabit mıknatıslı motorların yüksek verimliliğine ve enerji tasarrufuna odaklanın.Ana uygulama nesneleri, tekstil ve kimyasal elyaf endüstrileri için nadir toprak sabit mıknatıslı senkron motorlar, petrol sahalarında ve kömür madenlerinde kullanılan çeşitli madencilik ve nakliye makineleri için nadir toprak sabit mıknatıslı senkron motorlar ve nadir toprak sabit mıknatıslı senkron motorlar gibi büyük güç tüketicileridir. çeşitli pompaları ve fanları çalıştırmak için motorlar.

Sabit mıknatıslı motorların manyetikliğinin giderilmesi nasıl önlenir?

01. Sabit mıknatıslı motor gücünün doğru seçimi:

Demanyetizasyon, sabit mıknatıslı motorların güç seçimi ile ilgilidir.Doğru PM motor gücü seçimi manyetikliği gidermeyi önleyebilir veya geciktirebilir.Kalıcı mıknatıslı senkron motorun manyetikliği gidermesinin ana nedeni, sıcaklığın çok yüksek olmasıdır ve yüksek sıcaklığın ana nedeni aşırı yüktür.Bu nedenle sabit mıknatıslı motorun gücü seçilirken belirli bir pay bırakılmalıdır.Yükün fiili durumuna göre genellikle yaklaşık %20 daha uygundur.

02. Ağır yükte çalıştırmadan ve sık çalıştırmadan kaçının:

Kalıcı mıknatıslı senkron motorlar, ağır yüklerin doğrudan çalıştırılmasından veya sık sık çalıştırılmasından kaçınmaya çalışır.Başlatma işlemi sırasında, başlatma torku salınımlıdır ve başlatma torkunun vadi bölümünde, stator manyetik alanı rotor manyetik kutbunun manyetikliğini giderir.Bu nedenle, sabit mıknatıslı senkron motorun ağır yükünden ve sık çalıştırmasından kaçınmaya çalışın.

03. Tasarımı iyileştirin:

(1) Kalıcı mıknatısın kalınlığını uygun şekilde artırın:

Kalıcı mıknatıslı senkron motor tasarımı ve üretimi açısından armatür reaksiyonu, elektromanyetik tork ve kalıcı mıknatısın manyetikliği giderme arasındaki ilişki dikkate alınmalıdır.

Tork sargısı akımı tarafından üretilen manyetik akının ve radyal kuvvet sargısı tarafından üretilen manyetik akının birleşik etkisi altında, rotor yüzeyindeki kalıcı mıknatıslar kolayca manyetikliği gidermeye neden olur.

Motorun hava aralığının değişmeden kalması koşuluyla, kalıcı mıknatısın manyetikliği gidermemesini sağlamak için en etkili yöntem kalıcı mıknatısın kalınlığını uygun şekilde arttırmaktır.

(2) Rotorun sıcaklık artışını azaltmak için rotorun içinde bir havalandırma oluğu devresi vardır:

Rotorun sıcaklığı çok yüksekse, kalıcı mıknatıs geri dönüşü olmayan manyetizma kaybına neden olur.Yapısal tasarımda, rotorun dahili havalandırma devresi manyetik çeliği doğrudan soğutmak üzere tasarlanabilir.Sadece manyetik çeliğin sıcaklığını düşürmekle kalmaz, aynı zamanda verimi de arttırır.
