Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Hat Başlatma Sabit Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Soğutma: |
hava soğutma, sıvı soğutma, doğal soğutma |
Polonyalılar: |
2, 4, 6, 8, 10, vb. |
Çalışma modu: |
S1 |
Koruma sınıfı: |
IP23, IP54, IP55, IP68 |
Güç: |
5-3000kw |
Verimlilik Derecesi: |
IE5 |
İsim: |
Hat Başlatma Sabit Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Soğutma: |
hava soğutma, sıvı soğutma, doğal soğutma |
Polonyalılar: |
2, 4, 6, 8, 10, vb. |
Çalışma modu: |
S1 |
Koruma sınıfı: |
IP23, IP54, IP55, IP68 |
Güç: |
5-3000kw |
Verimlilik Derecesi: |
IE5 |

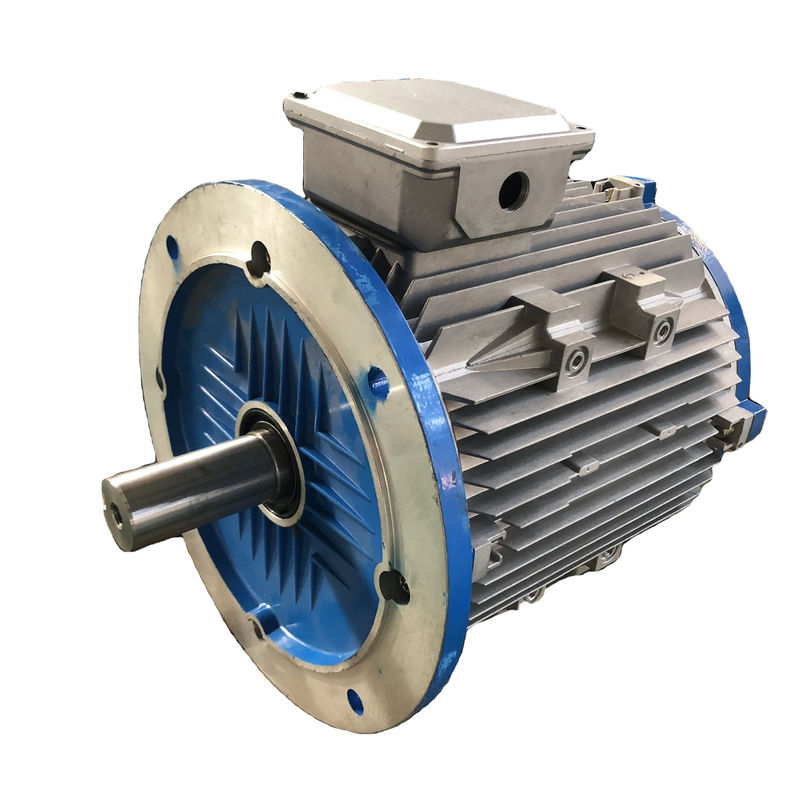

Enerji Tasarruflu Hat Başlangıç Kalıcı Mıknatıslı AC Senkron Elektrik Motoru
Kalıcı Mıknatıslı Senkron Motor Nedir?
Bir PM motoru, motorun rotorunun yüzeyine gömülü veya yüzeyine bağlı mıknatıslar kullanan bir AC motordur.Mıknatıslar, bir endüksiyon motorunda olduğu gibi, stator alanının rotora bağlanarak bir tane oluşturmasını gerektirmek yerine, sabit bir motor akısı üretmek için kullanılır.Hat başlatmalı PM (LSPM) motoru olarak bilinen dördüncü bir motor, her iki motorun özelliklerini içerir.Bir LSPM motoru, torku ve verimliliği en üst düzeye çıkarmak için bir PM motorunun rotor içindeki mıknatıslarını ve bir sincap kafesli motorun rotor çubuklarını içerir.
Çalışma prensibi
Sabit mıknatıslı senkron motorun çalışma prensibi senkron motora benzer.Senkron hızda elektromotor kuvveti oluşturan dönen manyetik alana bağlıdır.Stator sargısına 3 fazlı besleme yapılarak enerji verildiğinde hava boşlukları arasında dönen bir manyetik alan oluşur.
Bu, rotor alan kutupları dönen manyetik alanı senkron hızda tuttuğunda ve rotor sürekli döndüğünde tork üretir.Bu motorlar kendi kendine çalışan motorlar olmadığından, değişken frekanslı bir güç kaynağı sağlamak gerekir.
EMF ve Tork Denklemi
Senkron bir makinede, faz başına indüklenen ortalama EMF, senkron motorda dinamik indüklenen EMF olarak adlandırılır, her bir iletken tarafından devir başına kesilen akı Pϕ Weber
O halde bir devri tamamlamak için geçen süre 60/N sn'dir.
İletken başına indüklenen ortalama EMF şu şekilde hesaplanabilir:
( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph
Burada Tph = Zph / 2
Bu nedenle, faz başına ortalama EMF,
= 4 x ϕ x Tph x PN/120 = 4ϕfTph
Tph = hayır.Faz başına seri bağlı dönüş sayısı
ϕ = Weber'de akı/kutup
P= hayır.direklerin
F= Hz olarak frekans
Zph= hayır.Faz başına seri bağlı iletkenlerin sayısı.= Zph/3
EMF denklemi statordaki bobinlere ve iletkenlere bağlıdır.Bu motor için dağıtım faktörü Kd ve hatve faktörü Kp de dikkate alınır.
Dolayısıyla, E = 4 x ϕ xfx Tph xKd x Kp
Sabit mıknatıslı senkron motorun tork denklemi şu şekilde verilir:
T = (3 x Eph x Iph x sinβ) / ωm
Geri emf, geri elektromotor kuvvetinin kısaltmasıdır, ancak aynı zamanda karşı elektromotor kuvveti olarak da bilinir.Geri elektromotor kuvveti, elektrik motorlarında stator sargıları ile rotorun manyetik alanı arasında göreli bir hareket olduğunda oluşan voltajdır.Rotorun geometrik özellikleri, ters emf dalga formunun şeklini belirleyecektir.Bu dalga formları sinüzoidal, yamuk, üçgen veya ikisinin arasında bir şey olabilir.
Hem endüksiyon hem de PM makineleri, ters emf dalga biçimleri üretir.Bir asenkron makinede, bir stator alanı olmaması nedeniyle kalan rotor alanı yavaş yavaş bozulurken, ters emf dalga biçimi azalacaktır.Bununla birlikte, bir PM makinesi ile rotor kendi manyetik alanını üretir.Bu nedenle, rotor hareket halindeyken stator sargılarında bir voltaj indüklenebilir.Ters emf voltajı hız ile doğrusal olarak yükselir ve maksimum çalışma hızının belirlenmesinde çok önemli bir faktördür.
SPM motorlarında, rotor yüzeyinin dışına yapıştırılmış mıknatıslar bulunur.Bu mekanik montaj nedeniyle, mekanik dayanımları IPM motorlarından daha zayıftır.Zayıflamış mekanik güç, motorun maksimum güvenli mekanik hızını sınırlar.Ek olarak, bu motorlar çok sınırlı manyetik belirginlik (Ld ≈ Lq) sergiler.Rotor terminallerinde ölçülen endüktans değerleri, rotor konumundan bağımsız olarak tutarlıdır.Bire yakın belirginlik oranı nedeniyle, SPM motor tasarımları, tork üretmek için tamamen olmasa da önemli ölçüde manyetik tork bileşenine güvenir.
IPM motorlarında, rotorun kendisine gömülü kalıcı bir mıknatıs bulunur.SPM muadillerinin aksine, kalıcı mıknatısların konumu, IPM motorlarını mekanik olarak çok sağlam ve çok yüksek hızlarda çalışmaya uygun hale getirir.Bu motorlar ayrıca nispeten yüksek manyetik çıkıntı oranlarıyla (Lq > Ld) tanımlanır.Manyetik belirginlikleri nedeniyle, bir IPM motor, motorun hem manyetik hem de relüktans tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir.
Hangi uygulamalarda PMSM motorları kullanılır?
PMSM motorlarını kullanan sektörler arasında Metalurji, Seramik, Kauçuk, Petrol, Tekstil ve diğer pek çok sektör bulunmaktadır.PMSM motorları, değişken hızlı sürücü (VSD) uygulamalarının yanı sıra sabit voltaj ve frekans kaynağından senkron hızda çalışacak şekilde tasarlanabilir.Yüksek verimlilik, güç ve tork yoğunlukları nedeniyle elektrikli araçlarda (EV'ler) yaygın olarak kullanılırlar, genellikle mikserler, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler gibi yüksek tork uygulamalarında ve geleneksel olarak endüksiyon motorlarının kullanıldığı endüstriyel uygulamalarda üstün bir seçimdir. kurmak.
Dahili mıknatıslı sabit mıknatıslı senkron motorlar: Maksimum enerji verimliliği
Dahili mıknatıslı sabit mıknatıslı senkron motor (IPMSM), maksimum torkun maksimum hızda oluşmadığı çekiş uygulamaları için ideal motordur.Bu motor tipi, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır.IE4 ve IE5 aralığındaki fanları veya pompaları çalıştırmak istiyorsanız da mükemmel bir seçimdir.Doğru değişken frekanslı sürücüyle çalıştırmanız koşuluyla, yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu yoluyla telafi edilir.
Motora monte değişken frekanslı sürücülerimiz, MTPA'ya (Amper Başına Maksimum Tork) dayalı entegre bir kontrol stratejisi kullanır.Bu, kalıcı mıknatıslı senkron motorlarınızı maksimum enerji verimliliği ile çalıştırmanıza olanak tanır.%200'lük aşırı yük, mükemmel başlangıç torku ve genişletilmiş hız kontrol aralığı da motor gücünden tam olarak yararlanmanıza olanak tanır.Maliyetlerin hızla geri kazanılması ve en verimli kontrol süreçleri için.
Klasik servo uygulamaları için harici mıknatıslı sabit mıknatıslı senkron motorlar
Harici mıknatıslı (SPMSM) sabit mıknatıslı senkron motorlar, örneğin klasik servo uygulamalarında yüksek aşırı yüklere ve hızlı hızlanmaya ihtiyaç duyduğunuzda ideal motorlardır.Uzatılmış tasarım ayrıca düşük kütle ataletiyle sonuçlanır ve optimum şekilde kurulabilir.Bununla birlikte, SPMSM ve değişken frekanslı sürücüden oluşan sistemin bir dezavantajı, genellikle pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcılar kullanıldığından, bununla ilişkili maliyetlerdir.
PMSM motorlarının faydaları
Yüksek verim
Bu özellikle düşük hızlarda geçerlidir.Sabit mıknatıslı motor, rotor alanını oluşturmak için rotoruna akım verilmesini gerektirmez, bu nedenle rotor kayıplarını neredeyse tamamen ortadan kaldırır.Asenkron veya relüktans motorlarla karşılaştırıldığında, stator üzerinde daha düşük akımlar gerektirir ve daha büyük bir güç faktörüne sahiptir, bu da kontrolörde daha küçük akım değerlerine yol açar ve genel tahrik sistemi verimliliğini artırır.
Asenkron motordan daha yüksek verimlilikle daha düşük hızların kullanılması, mekanik düzenlemenin karmaşıklığını ortadan kaldırarak hız azaltan şanzıman gereksinimini ortadan kaldırabilir.
sabit tork
Bu tip motor, sabit tork üretebilir ve düşük hızlarda tam torku koruyabilir.
Boyut
Daha küçük boyut, daha hafif ağırlık ve daha az bobin, daha yüksek bir güç yoğunluğu sağlar.
Uygun maliyetli
Fırçaların olmaması bakım maliyetlerini düşürür.
Minimum ısı
PMSM'de ısı, stator bobinlerinde üretilir ve fırça yoktur ve rotorda yalnızca minimum ısı üretilir, bu da motorun soğumasını kolaylaştırır.Asenkron motorlardan daha soğuk çalıştıkları için motorun güvenilirliği ve ömrü artar.
Hız sınırı
Bu tip motor, Alan Zayıflatma kullanımıyla geniş bir hız aralığına sahip olabilir ve sabit tork çalışması sırasında maksimum tork/akım (MTPA) kontrol stratejisini benimseyebilir.
Modern Kalıcı Mıknatıslı Motor Teknolojisinin Uygulanmasına İlişkin Analiz
1.Kalıcı mıknatıs elektromekanik teknolojisinin ev aletleri pazarına uygulanması
Sabit mıknatıslı motor teknolojisinin ev aletleri pazarına uygulanması VCDDVD ve bilgisayarlarda kendini göstermektedir.Şu anda, kademeli olarak sanayileşmenin gelişimini oluşturdu ve kademeli olarak çok fazlı değişken hızlı sürücülere genişledi.Örneğin, Inverter klima kullanan kişiler, klimanın çalışma verimliliğini artırmak, klima motorunun hacmini kademeli olarak azaltmak ve klimanın neden olduğu gürültüyü en aza indirmek için modern sabit mıknatıslı motor teknolojisini kullanır.
2.Kalıcı mıknatıs elektromekanik teknolojisinin asansör pazarında uygulanması
Sabit mıknatıslı motor değişken hız sistemi asansör pazarında yaklaşık 10 yıldır kullanılmaktadır.Örneğin, asansör çekiş makinesi olarak düşük hızlı bir nadir toprak sabit mıknatıslı motor kullanarak, nadir toprak sabit mıknatıslı motor kullanımı, asansörün elektrik enerjisinden %20 oranında tasarruf etmesini sağlayabilir.Modern sabit mıknatıslı motorlar genellikle büyük yük değişimleri ve yüksek hız ayarlama gereksinimleri olan değişken hızlı tahrik sistemleri alanında kullanılır.
3.Kalıcı mıknatıs elektromekanik teknolojisinin endüstriyel ve madencilik işletmelerinde uygulanması
Sabit mıknatıslı motorların geliştirilmesiyle birlikte, büyük torklu sabit mıknatıslı motorlar iyi bir şekilde geliştirilmiştir, özellikle kalıcı mıknatıslı değişken frekanslı motorların piyasaya başarıyla sürülmesi, ağır sanayi ve madencilik işletmelerine yeni seçenekler sunmuştur.Sabit mıknatıslı motorun çıkış torku yeterince büyük olduğundan, mekanik şanzımanın kullanımı azaltılır ve hız kontrol edilebilir.Düşük hızlarda çalışabilir.Bu nedenle, ilgili ekipmanı satın alma maliyetinden ve güvenlik riskini azaltan yukarıdaki iki ekipmanın bakım maliyetinden tasarruf sağlayan sıvı kaplin uygulaması ortadan kalkar, bu nedenle sabit mıknatıslı değişken frekanslı motor birçok sanayi ve madencilik işletmesinde çok popülerdir. .Değişken frekans hız düzenleme işlevi nedeniyle, kullanıcılara üretim verimliliğini artırma ve elektrik enerjisinden tasarruf etme konusunda güçlü bir garanti sağlar.Bu nedenle, modern sabit mıknatıslı değişken frekanslı motorlar, endüstriyel ve madencilik işletmelerinin gelecekte ekipmanlarını yükseltmeleri için gerekli bir seçimdir.
