Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 20000 takım/yıl
Adı: |
Düşük Hızlı Yüksek Torklu Doğrudan Tahrikli Sabit Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
15-3000kw |
Çalışma modu: |
S1 |
Soğutma: |
hava soğutma, sıvı soğutma, doğal soğutma |
Polonyalılar: |
2, 4, 6, 8, 10, vb. |
Koruma Sınıfı: |
IP23, IP54, IP55, IP68 |
Güç: |
5-3000kw |
Verimlilik Derecesi: |
IE4, IE5 |
Adı: |
Düşük Hızlı Yüksek Torklu Doğrudan Tahrikli Sabit Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
15-3000kw |
Çalışma modu: |
S1 |
Soğutma: |
hava soğutma, sıvı soğutma, doğal soğutma |
Polonyalılar: |
2, 4, 6, 8, 10, vb. |
Koruma Sınıfı: |
IP23, IP54, IP55, IP68 |
Güç: |
5-3000kw |
Verimlilik Derecesi: |
IE4, IE5 |

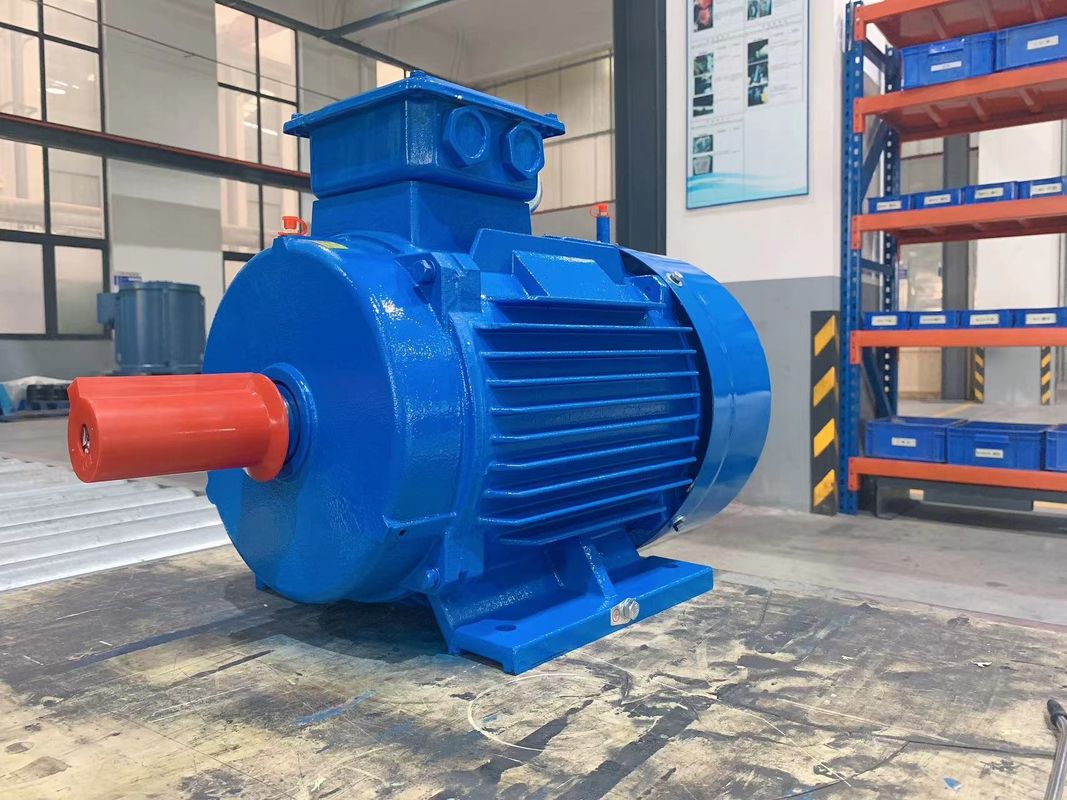

Düşük Hızlı Yüksek Döner Direkt Sürüş Kalıcı Mıknatıs Motor
Kalıcı mıknatıslı senkron motor nedir?
Kalıcı mıknatıs sinkroni motorları, herhangi bir dönen elektrik motoru gibi, bir rotordan ve bir statordan oluşur.Kalıcı mıknatıs senkronizasyon motor yapısı temel senkronizasyon motor benzerBu tür motorlarda, kalıcı mıknatıslar rotora monte edilir ve rotora herhangi bir alan sargısı yoktur.
PMSM'de kullanılan kalıcı mıknatıslar, daha yüksek geçirgenliklerinden dolayı samaryum-kobalt ve orta, demir ve bordan oluşur.En yaygın olarak kullanılan kalıcı mıknatıs, düşük maliyetli ve kolay elde edilebilmesi nedeniyle neodyum-bor-demir.
Kalıcı mıknatıs sinkroni motorunun çalışması, geleneksel motorlarla karşılaştırıldığında çok basit, hızlı ve etkilidir.Onun işleyişi, statörün dönen manyetik alanının rotörün sabit manyetik alanıyla etkileşimine dayanırKalıcı mıknatıslar, sabit manyetik akış yaratmak için rotor olarak kullanılır, senkroniz hızda çalışır ve kilitler.
Fazor grupları statörün sargılarını birbirine bağlayarak oluşur.ve tek fazlıHarmonik voltajları azaltmak için sargılar birbirleriyle kısa bir süre sarılmalıdır.
3 fazlı AC beslenmesi statora verildiğinde, dönen bir manyetik alan yaratır ve rotorun kalıcı mıknatısı nedeniyle sabit manyetik alan indükse edilir.Bu rotor senkronizm ile çalışır senkronizasyon hızıPMSM'nin tüm çalışması, statör ve rotör arasındaki hava boşluğuna bağlıdır.
Eğer hava boşluğu büyükse, motorun rüzgar kaybı azalır.Kalıcı mıknatıs sinkronizasyon motorları kendiliğinden başlayan motorlar değildir.Bu yüzden statörün değişken frekansını elektronik olarak kontrol etmek gerekir.
Geri EMF, geri elektromotor kuvvetinin kısaltmasıdır, ancak karşı elektromotor kuvvet olarak da bilinir.Geri elektromotor kuvveti, statör sargıları ile rotorun manyetik alanı arasında göreceli bir hareket olduğunda elektrik motorlarında oluşan voltajdır.Bu dalga biçimleri sinüzoidal, trapezoidal, üçgen veya aralarındaki bir şey olabilir.
Hem endüksiyon hem de PM makineleri geri-EMF dalga biçimleri üretir.AncakBir PM makinesinde, rotor kendi manyetik alanını üretir. Bu nedenle, rotor hareket halindeyken stator sargılarında bir gerilim indüklenebilir.Geri-EMF voltaj hızla doğrusal olarak yükselecek ve maksimum çalışma hızını belirlemede önemli bir faktördür..
SPM motorları, rotor yüzeyinin dışına yerleştirilmiş mıknatıslara sahiptir.Zayıf mekanik kuvvet motorun maksimum güvenli mekanik hızını sınırlandırır.Ek olarak, bu motorlar çok sınırlı manyetik çıkıntı gösterir (Ld ≈ Lq). Rotor terminallerinde ölçülen indüktansa değerleri, rotor konumundan bağımsız olarak tutarlıdır.Birliğe yakın bir çıkış oranı nedeniyle, SPM motor tasarımları, tam olarak değilse de, manyetik tork bileşenine tork üretmek için önemli ölçüde bağlıdır.
IPM motorları rotörün içine yerleştirilmiş bir kalıcı mıknatıs vardır.ve çok yüksek hızlarda çalışmaya uygunBu motorlar da nispeten yüksek manyetik çıkıntı oranları (Lq > Ld) ile tanımlanır.Bir IPM motoru, motorun hem manyetik hem de isteksizlik tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir..
PMSM motorları hangi uygulamalarda kullanılır?
- Hayır.
PMSM motorlarını kullanan endüstriler arasında Metalürji, Seramik, Kauçuk, Petrol, Tekstil ve diğerleri vardır.PMSM motorları, sabit voltaj ve frekans kaynağından ve Değişken Hız Sürücüsü (VSD) uygulamalarından senkron hızda çalışmak üzere tasarlanabilirYüksek verimlilik ve güç ve tork yoğunlukları nedeniyle elektrikli araçlarda (EV) yaygın olarak kullanılırlar, genellikle karıştırıcılar, öğütücüler, pompalar, fanlar,üfleyiciler, taşıyıcılar ve geleneksel olarak indüksiyon motorlarının bulunduğu endüstriyel uygulamalar.
Daimi mıknatıslı, iç mıknatıslı senkron motorlar: Maksimum enerji verimliliği
Daimi mıknatıslı sinkroniz motor (IPMSM), maksimum torkun maksimum hızda gerçekleşmediği çekiş uygulamaları için ideal bir motordur.Bu tür motor, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır. Ve IE4 ve IE5 aralığında fanlar veya pompaları çalıştırmak istiyorsanız mükemmel bir seçimdir. Yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu ile telafi edilir,Eğer doğru değişken frekans sürücüsü ile çalıştırmak şartıyla.
Motorlu değişken frekanslı sürücülerimiz MTPA'ya (Ampere En Yüksek Dönüştürme) dayalı entegre bir kontrol stratejisini kullanıyor.Bu size maksimum enerji verimliliği ile kalıcı mıknatıs senkron motorları çalıştırmak sağlar200%'lik aşırı yük, mükemmel başlangıç tork ve genişletilmiş hız kontrol aralığı da motorun yetkinliğini tam olarak kullanmanıza olanak tanır.Maliyetlerin hızlı geri kazanılması ve en verimli kontrol süreçleri için.
Klasik servo uygulamaları için dış mıknatıslı kalıcı mıknatıslı senkron motorlar
Daimi mıknatıs sinkroni motorları (SPMSM), örneğin klasik servo uygulamalarında yüksek aşırı yük ve hızlı ivme gerektiğinde ideal motorlardır.Uzunlu tasarım da düşük kütle inersi sonuçlanır ve en iyi şekilde kurulabilirBununla birlikte, SPMSM'den ve değişken frekans sürücüsünden oluşan sistemin bir dezavantajı, pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcıların sıklıkla kullanıldığı için bununla ilişkili maliyetlerdir.
PM motorlarının akım zayıflaması/güçlendirilmesi
Kalıcı mıknatıs motorundaki akım, mıknatıslar tarafından üretilir. Akım alanı belirli bir yolu takip eder, bu da artırılabilir veya karşı konulabilir.Akış alanını artırmak veya yoğunlaştırmak motorun geçici olarak tork üretimini artırmasına izin verecektirAkış alanına karşı çıkmak, motorun mevcut manyetik alanını geçersiz kılacak. Düşük manyetik alan, tork üretimini sınırlayacak, ancak geri-emf voltajını azaltacaktır.Düşük geri-EMF voltajı, motoru daha yüksek çıkış hızlarında çalışmaya zorlamak için voltajı serbest bırakırHer iki işletim türü de ek motor akımı gerektirir. Motor denetleyici tarafından sağlanan motor akımının d eksenindeki yönü, istenen etkiyi belirler.
PMSM motorlarının avantajları
- Hayır.
Yüksek verimlilik
Bu, özellikle daha düşük hızlarda geçerlidir. Daimi mıknatıs motoru, rotor alanını oluşturmak için rotoruna akım verilmesini gerektirmez.Bu nedenle rotor kaybını neredeyse tamamen ortadan kaldırır.İndüksiyon veya isteksizlik motorlarına kıyasla, statorda daha düşük akımlar gerektirir ve daha büyük bir güç faktörüne sahiptir, bu da kontrolörde daha küçük akım derecelendirmelerine yol açar.ve genel tahrik sistemi verimliliğini artırmak.
Bir indüksiyon motorundan daha yüksek verimlilikte daha düşük hızlarda sürüş, mekanik düzenlemeden karmaşıklığı çıkararak, hız azaltma şanzımanının gerekliliğini ortadan kaldırabilir.
Sabit tork
Bu tip motor sabit tork üretebilir ve düşük hızlarda tam tork tutabilir.
Boyut
Daha küçük boyut, daha hafif ağırlık ve daha az bobin daha yüksek güç yoğunluğu sağlar.
Maliyet etkinliği
Fırçaların olmaması, bakım maliyetlerini azaltır.
Minimum ısı
PMSM'de ısı statör sarmallarında üretilir ve fırçalar yoktur ve sadece rotorda minimum ısı üretilir, bu da motorun soğutmasını kolaylaştırır.İndüksiyon motorlarından daha soğuk çalışırlar., motorun güvenilirliği ve ömrü arttırılır.
Hız aralığı
Bu tür motorlar, alan zayıflatması kullanılarak geniş bir hız aralığına sahip olabilir ve sabit tork çalışması sırasında maksimum tork/akım (MTPA) kontrol stratejisini benimseyebilir.
