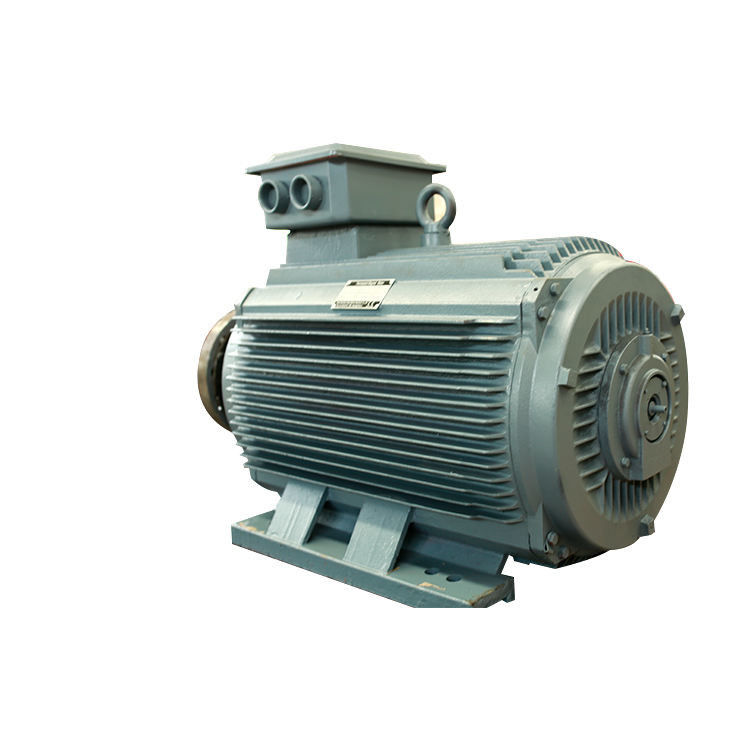

Basit Yapı Neodimyum Daimi Mıknatıslı Motor PMM 5.5kw-3000kw

Neden sabit mıknatıslı ac motorları seçmelisiniz?

Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine göre çeşitli avantajlar sunar:

Yüksek Verimlilik: PMAC motorları, rotor bakır kayıplarının olmaması ve azaltılmış sargı kayıpları nedeniyle oldukça verimlidir.%97'ye varan verimlilik elde edebilirler ve bu da önemli ölçüde enerji tasarrufu sağlar.

Yüksek Güç Yoğunluğu: PMAC motorları, diğer motor türlerine kıyasla daha yüksek güç yoğunluğuna sahiptir, bu da birim boyut ve ağırlık başına daha fazla güç üretebilecekleri anlamına gelir.Bu, onları alanın sınırlı olduğu uygulamalar için ideal hale getirir.

Yüksek Tork Yoğunluğu: PMAC motorları yüksek tork yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir.Bu, onları yüksek torkun gerekli olduğu uygulamalar için ideal hale getirir.

Azaltılmış Bakım: PMAC motorlarında fırça bulunmadığından, diğer motor türlerine göre daha az bakım gerektirir ve daha uzun ömürlüdür.

Geliştirilmiş Kontrol: PMAC motorları, diğer motor tiplerine kıyasla daha iyi hız ve tork kontrolüne sahiptir, bu da onları hassas kontrolün gerekli olduğu uygulamalar için ideal kılar.

Çevre Dostu: PMAC motorları, geri dönüşümü daha kolay olan ve diğer motor türlerine göre daha az atık üreten nadir toprak metalleri kullandıkları için diğer motor türlerine göre daha çevre dostudur.

Genel olarak, PMAC motorlarının avantajları, onları elektrikli araçlar, endüstriyel makineler ve yenilenebilir enerji sistemleri dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir seçim haline getiriyor.


Kalıcı mıknatıslı AC (PMAC) motorlar, aşağıdakileri içeren geniş bir uygulama yelpazesine sahiptir:

Endüstriyel Makineler: PMAC motorları, pompalar, kompresörler, fanlar ve takım tezgahları gibi çeşitli endüstriyel makine uygulamalarında kullanılır.Yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sunarak bu uygulamalar için idealdirler.

Robotik: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve yüksek verimlilik sundukları robotik ve otomasyon uygulamalarında kullanılır.Genellikle robotik kollarda, kıskaçlarda ve diğer hareket kontrol sistemlerinde kullanılırlar.

HVAC Sistemleri: PMAC motorları, yüksek verimlilik, hassas kontrol ve düşük gürültü seviyeleri sundukları ısıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde kullanılır.Bu sistemlerde genellikle fan ve pompalarda kullanılırlar.

Yenilenebilir Enerji Sistemleri: PMAC motorları, yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sundukları rüzgar türbinleri ve güneş izleyicileri gibi yenilenebilir enerji sistemlerinde kullanılır.Bu sistemlerde jeneratör ve takip sistemlerinde sıklıkla kullanılmaktadır.

Tıbbi Ekipman: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve düşük gürültü seviyeleri sundukları MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Bu makinelerde hareketli parçaları tahrik eden motorlarda sıklıkla kullanılırlar.

Kalıcı Mıknatıslı Senkron Motorun Çalışması:

Kalıcı mıknatıslı senkron motorun çalışması, geleneksel motorlara kıyasla çok basit, hızlı ve etkilidir.PMSM'nin çalışması statorun dönen manyetik alanına ve rotorun sabit manyetik alanına bağlıdır.Kalıcı mıknatıslar, sabit manyetik akı oluşturmak ve senkronize hızda çalışmak ve kilitlemek için rotor olarak kullanılır.Bu tip motorlar fırçasız DC motorlara benzer.

Stator sargılarının birbirine bağlanmasıyla fazör grupları oluşturulur.Bu fazör grupları, bir yıldız, Delta ve çift ve tek fazlar gibi farklı bağlantılar oluşturmak için bir araya getirilir.Harmonik gerilimleri azaltmak için sargılar birbirine kısa olarak sarılmalıdır.

Statora 3 fazlı AC besleme verildiğinde, dönen bir manyetik alan oluşturur ve rotorun sabit mıknatısından dolayı sabit bir manyetik alan indüklenir.Bu rotor senkron hız ile senkron olarak çalışır.PMSM'nin tüm çalışması, yüksüz durumda stator ve rotor arasındaki hava boşluğuna bağlıdır.

Hava aralığı büyükse, motorun rüzgar kayıpları azalır.Kalıcı mıknatıs tarafından oluşturulan alan kutupları belirgindir.Sabit mıknatıslı senkron motorlar kendi kendine çalışan motorlar değildir.Bu nedenle, statorun değişken frekansını elektronik olarak kontrol etmek gerekir.

EMF ve Tork Denklemi
Senkron bir makinede, faz başına indüklenen ortalama EMF, senkron motorda dinamik indüklenen EMF olarak adlandırılır, her bir iletken tarafından devir başına kesilen akı Pϕ Weber
O halde bir devri tamamlamak için geçen süre 60/N sn'dir.

İletken başına indüklenen ortalama EMF şu şekilde hesaplanabilir:

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

Burada Tph = Zph / 2

Bu nedenle, faz başına ortalama EMF,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph
Tph = hayır.Faz başına seri bağlı dönüş sayısı

ϕ = Weber'de akı/kutup

P= hayır.kutupların

F= Hz olarak frekans

Zph= hayır.Faz başına seri bağlı iletkenlerin sayısı.= Zph/3

EMF denklemi statordaki bobinlere ve iletkenlere bağlıdır.Bu motor için dağıtım faktörü Kd ve hatve faktörü Kp de dikkate alınır.

Dolayısıyla, E = 4 x ϕ xfx Tph xKd x Kp

Sabit mıknatıslı senkron motorun tork denklemi şu şekilde verilir:

T = (3 x Eph x Iph x sinβ) / ωm

IPM (dahili sabit mıknatıslı) motorun yapısı

Geleneksel bir SPM (sürekli yüzey mıknatısı) motoru, rotor yüzeyine kalıcı bir mıknatısın tutturulduğu bir yapıya sahiptir.Sadece bir mıknatıstan gelen manyetik torku kullanır.Öte yandan, IPM motoru, rotorun kendisine kalıcı bir mıknatıs yerleştirerek manyetik torka ek olarak manyetik direnç yoluyla relüktans kullanır.

SPM ve IPM Motor Rotor Yapısı

IPM (Dahili Kalıcı Mıknatıs) Motor Özellikleri

Yüksek tork ve yüksek verimlilik
Manyetik torka ek olarak relüktans torku kullanılarak yüksek tork ve yüksek çıkış elde edilir.

Enerji tasarrufu sağlayan çalışma
Geleneksel SPM motorlara kıyasla %30'a kadar daha az güç tüketir.

Yüksek hızlı dönüş
Vektör kontrolünü kullanarak iki tür torku kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.

Emniyet
Kalıcı mıknatıs gömülü olduğu için, bir SPM'den farklı olarak mıknatıs merkezkaç kuvveti nedeniyle ayrılmayacağından mekanik güvenlik iyileştirilir.

Vektör Kontrol Özellikleri

Konvansiyonel bir sistem (120 derecelik iletim sistemi) motora iletilen akımı kare dalga olarak alırken, bir vektör kontrolü rotorun konumuna (mıknatısın açısına) doğru sinüs dalgasına dönüşen voltajı etkiler, böylece mümkün olur. motor akımını kontrol edin.

Kalıcı manyetik senkron motor aşağıdaki özelliklere sahiptir:

1. Nominal verim, normal asenkron motorlardan %2 ila %5 daha yüksektir;

2. Yükün artmasıyla verim hızla yükselir.Yük %25 ile %120 aralığında değiştiğinde yüksek verim sağlar.Yüksek verimli çalışma aralığı, sıradan asenkron motorlarınkinden çok daha yüksektir.Hafif yük, değişken yük ve tam yükün tümü önemli enerji tasarrufu etkilerine sahiptir;

3. Güç faktörleri 0,95'e kadar ve üzerinde, reaktif kompanzasyon gerekmez;

4. Güç faktörü büyük ölçüde geliştirildi.Asenkron motorlarla karşılaştırıldığında, çalışma akımı %10'dan fazla azalır.İşletme akımı ve sistem kayıplarındaki azalma nedeniyle, yaklaşık %1 oranında enerji tasarrufu etkileri elde edilebilir.

5. Düşük sıcaklık artışı, yüksek güç yoğunluğu: üç fazlı asenkron motor sıcaklık artışından 20K daha düşük, tasarım sıcaklık artışı aynıdır ve daha küçük bir hacme dönüştürülerek daha etkili malzemelerden tasarruf edilebilir;

6. Yüksek başlangıç ​​torku ve yüksek aşırı yük kapasitesi: gereksinimlere göre, yüksek başlangıç ​​torku (3-5 kat) ve yüksek aşırı yük kapasitesi ile tasarlanabilir;

7. Dinamik tepkide daha iyi ve asenkron motorlardan daha iyi olan değişken frekanslı hız kontrol sistemi kullanılır.

8. Montaj boyutları şu anda yaygın olarak kullanılan asenkron motorlarla aynıdır ve tasarım ve seçim çok uygundur.

9. Güç faktöründeki artış nedeniyle, güç kaynağı sistemi trafosunun görsel gücü büyük ölçüde azalır, bu da trafonun güç kaynağı kapasitesini artırır ve sistem kablosunun maliyetini de büyük ölçüde azaltabilir (yeni proje);

10. Yeni proje inşa edildiğinde, tüm tahrik sistemleri kalıcı manyetik senkron motorlar kullanır, proje yatırımı temel olarak asenkron motorların kullanımıyla aynıdır ve proje devreye alındıktan sonra enerji tasarrufu faydaları elde etmeye devam edebilir. operasyon;

Genel sanayi sektöründe, düşük voltajlı (380/660/1140V) yüksek verimli asenkron motorların değiştirilmesiyle sistem %5 ila %30 enerji tasarrufu sağlar ve yüksek voltajlı (6kV/10kV) yüksek verimli asenkron motorlar , sistem %2 ila %10 arasında tasarruf sağlar.
