Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
IE5 Sabit Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Çalışma modu: |
S1 |
Soğutma: |
hava soğutma, sıvı soğutma, doğal soğutma |
Polonyalılar: |
2, 4, 6, 8, 10, vb. |
Koruma sınıfı: |
IP23, IP54, IP55, IP68 |
Güç: |
5-3000kw |
Verimlilik Derecesi: |
IE4, IE5 |
İsim: |
IE5 Sabit Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Çalışma modu: |
S1 |
Soğutma: |
hava soğutma, sıvı soğutma, doğal soğutma |
Polonyalılar: |
2, 4, 6, 8, 10, vb. |
Koruma sınıfı: |
IP23, IP54, IP55, IP68 |
Güç: |
5-3000kw |
Verimlilik Derecesi: |
IE4, IE5 |

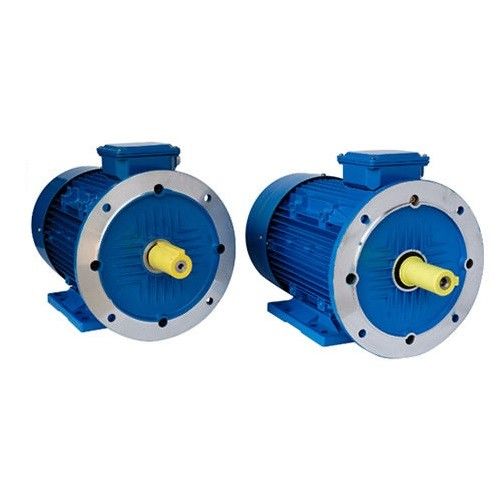

IE5 Sınıfı 50hz 380v Nadir Toprak NdFeB Fırçasız Kalıcı Mıknatıslı Motor
Kalıcı Mıknatıslı Senkron Motor Nedir?
Bir PM motoru, motorun rotorunun yüzeyine gömülü veya yüzeyine bağlı mıknatıslar kullanan bir AC motordur.Mıknatıslar, bir endüksiyon motorunda olduğu gibi, stator alanının rotora bağlanarak bir tane oluşturmasını gerektirmek yerine, sabit bir motor akısı üretmek için kullanılır.Hat başlatmalı PM (LSPM) motoru olarak bilinen dördüncü bir motor, her iki motorun özelliklerini içerir.Bir LSPM motoru, torku ve verimliliği en üst düzeye çıkarmak için bir PM motorunun rotor içindeki mıknatıslarını ve bir sincap kafesli motorun rotor çubuklarını içerir.
Geri emf, geri elektromotor kuvvetinin kısaltmasıdır, ancak aynı zamanda karşı elektromotor kuvveti olarak da bilinir.Geri elektromotor kuvveti, elektrik motorlarında stator sargıları ile rotorun manyetik alanı arasında göreli bir hareket olduğunda oluşan voltajdır.Rotorun geometrik özellikleri, ters emf dalga formunun şeklini belirleyecektir.Bu dalga formları sinüzoidal, yamuk, üçgen veya ikisinin arasında bir şey olabilir.
Hem endüksiyon hem de PM makineleri, ters emf dalga biçimleri üretir.Bir asenkron makinede, bir stator alanı olmaması nedeniyle kalan rotor alanı yavaş yavaş bozulurken, ters emf dalga biçimi azalacaktır.Bununla birlikte, bir PM makinesi ile rotor kendi manyetik alanını üretir.Bu nedenle, rotor hareket halindeyken stator sargılarında bir voltaj indüklenebilir.Ters emf voltajı hız ile doğrusal olarak yükselir ve maksimum çalışma hızının belirlenmesinde çok önemli bir faktördür.
SPM motorlarında, rotor yüzeyinin dışına yapıştırılmış mıknatıslar bulunur.Bu mekanik montaj nedeniyle, mekanik dayanımları IPM motorlarından daha zayıftır.Zayıflamış mekanik güç, motorun maksimum güvenli mekanik hızını sınırlar.Ek olarak, bu motorlar çok sınırlı manyetik belirginlik (Ld ≈ Lq) sergiler.Rotor terminallerinde ölçülen endüktans değerleri, rotor konumundan bağımsız olarak tutarlıdır.Bire yakın belirginlik oranı nedeniyle, SPM motor tasarımları, tork üretmek için tamamen olmasa da önemli ölçüde manyetik tork bileşenine güvenir.
IPM motorlarında, rotorun kendisine gömülü kalıcı bir mıknatıs bulunur.SPM muadillerinin aksine, kalıcı mıknatısların konumu, IPM motorlarını mekanik olarak çok sağlam ve çok yüksek hızlarda çalışmaya uygun hale getirir.Bu motorlar ayrıca nispeten yüksek manyetik çıkıntı oranlarıyla (Lq > Ld) tanımlanır.Manyetik belirginlikleri nedeniyle, bir IPM motor, motorun hem manyetik hem de relüktans tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir.
Hangi uygulamalarda PMSM motorları kullanılır?
PMSM motorlarını kullanan sektörler arasında Metalurji, Seramik, Kauçuk, Petrol, Tekstil ve diğer pek çok sektör bulunmaktadır.PMSM motorları, değişken hızlı sürücü (VSD) uygulamalarının yanı sıra sabit voltaj ve frekans kaynağından senkron hızda çalışacak şekilde tasarlanabilir.Yüksek verimlilik, güç ve tork yoğunlukları nedeniyle elektrikli araçlarda (EV'ler) yaygın olarak kullanılırlar, genellikle mikserler, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler gibi yüksek tork uygulamalarında ve geleneksel olarak endüksiyon motorlarının kullanıldığı endüstriyel uygulamalarda üstün bir seçimdir. kurmak.
Dahili mıknatıslı sabit mıknatıslı senkron motorlar: Maksimum enerji verimliliği
Dahili mıknatıslı sabit mıknatıslı senkron motor (IPMSM), maksimum torkun maksimum hızda oluşmadığı çekiş uygulamaları için ideal motordur.Bu motor tipi, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır.IE4 ve IE5 aralığındaki fanları veya pompaları çalıştırmak istiyorsanız da mükemmel bir seçimdir.Doğru değişken frekanslı sürücüyle çalıştırmanız koşuluyla, yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu yoluyla telafi edilir.
Motora monte değişken frekanslı sürücülerimiz, MTPA'ya (Amper Başına Maksimum Tork) dayalı entegre bir kontrol stratejisi kullanır.Bu, kalıcı mıknatıslı senkron motorlarınızı maksimum enerji verimliliği ile çalıştırmanıza olanak tanır.%200'lük aşırı yük, mükemmel başlangıç torku ve genişletilmiş hız kontrol aralığı da motor gücünden tam olarak yararlanmanıza olanak tanır.Maliyetlerin hızla geri kazanılması ve en verimli kontrol süreçleri için.
Klasik servo uygulamaları için harici mıknatıslı sabit mıknatıslı senkron motorlar
Harici mıknatıslı (SPMSM) sabit mıknatıslı senkron motorlar, örneğin klasik servo uygulamalarında yüksek aşırı yüklere ve hızlı hızlanmaya ihtiyaç duyduğunuzda ideal motorlardır.Uzatılmış tasarım ayrıca düşük kütle ataletiyle sonuçlanır ve optimum şekilde kurulabilir.Bununla birlikte, SPMSM ve değişken frekanslı sürücüden oluşan sistemin bir dezavantajı, genellikle pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcılar kullanıldığından, bununla ilişkili maliyetlerdir.
PM motorlarının akı zayıflaması/yoğunlaştırılması
Sabit mıknatıslı bir motorda akı, mıknatıslar tarafından üretilir.Akı alanı, artırılabilen veya karşı çıkabilen belirli bir yolu takip eder.Akı alanını artırmak veya yoğunlaştırmak, motorun tork üretimini geçici olarak artırmasına izin verecektir.Akı alanına karşı koymak, motorun mevcut mıknatıs alanını geçersiz kılacaktır.Azaltılmış mıknatıs alanı, tork üretimini sınırlayacak, ancak ters emf voltajını azaltacaktır.Azaltılmış ters emf voltajı, motoru daha yüksek çıkış hızlarında çalışmaya itmek için voltajı serbest bırakır.Her iki çalışma türü de ek motor akımı gerektirir.Motor kontrolörü tarafından sağlanan d ekseni boyunca motor akımının yönü, istenen etkiyi belirler.
PMSM motorlarının faydaları
Yüksek verim
Bu özellikle düşük hızlarda geçerlidir.Sabit mıknatıslı motor, rotor alanını oluşturmak için rotoruna akım verilmesini gerektirmez, bu nedenle rotor kayıplarını neredeyse tamamen ortadan kaldırır.Asenkron veya relüktans motorlarla karşılaştırıldığında, stator üzerinde daha düşük akımlar gerektirir ve daha büyük bir güç faktörüne sahiptir, bu da kontrolörde daha küçük akım değerlerine yol açar ve genel tahrik sistemi verimliliğini artırır.
Asenkron motordan daha yüksek verimlilikle daha düşük hızların kullanılması, mekanik düzenlemenin karmaşıklığını ortadan kaldırarak hız azaltan şanzıman gereksinimini ortadan kaldırabilir.
sabit tork
Bu tip motor, sabit tork üretebilir ve düşük hızlarda tam torku koruyabilir.
Boyut
Daha küçük boyut, daha hafif ağırlık ve daha az bobin, daha yüksek bir güç yoğunluğu sağlar.
Uygun maliyetli
Fırçaların olmaması bakım maliyetlerini düşürür.
Minimum ısı
PMSM'de ısı, stator bobinlerinde üretilir ve fırça yoktur ve rotorda yalnızca minimum ısı üretilir, bu da motorun soğumasını kolaylaştırır.Asenkron motorlardan daha soğuk çalıştıkları için motorun güvenilirliği ve ömrü artar.
Hız sınırı
Bu tip motor, Alan Zayıflatma kullanımıyla geniş bir hız aralığına sahip olabilir ve sabit tork çalışması sırasında maksimum tork/akım (MTPA) kontrol stratejisini benimseyebilir.
