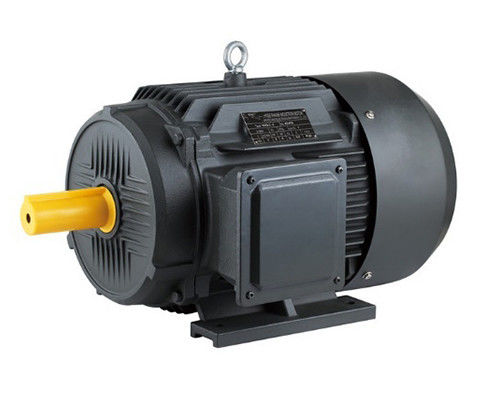

Süper Premium Verimlilik PM Senkron Motorlar Üç Fazlı

Çalışma prensibi

Kalıcı mıknatıslı senkroniz motorun çalışma prensibi senkroniz motora benzer. Senkroniz hızda elektromotor kuvveti üreten dönen manyetik alana bağlıdır.Stator sargısı 3 fazlı besleme vererek enerjikleştirildiğinde, hava boşlukları arasında dönen bir manyetik alan oluşur.

Bu, rotor alanı kutupları döner manyetik alanı senkroniz hızda tutarken ve rotor sürekli dönerken tork üretir.Değişken frekanslı bir güç kaynağı sağlamak gerekir..

Neden kalıcı mıknatıslı AC motorları seçtiniz?

Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine kıyasla birkaç avantaj sunar:

Yüksek verimlilik: PMAC motorları, rotor bakır kaybının olmaması ve sarma kaybının azalması nedeniyle yüksek verimlilik gösterir.önemli enerji tasarrufları ile sonuçlanır.

Yüksek Güç yoğunluğu: PMAC motorları diğer motor türlerine kıyasla daha yüksek bir güç yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla güç üretebilecekleri anlamına gelir.Bu, yerin sınırlı olduğu uygulamalar için ideal hale getiriyor.

Yüksek tork yoğunluğu: PMAC motorları yüksek tork yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir..

Kısıtlı Bakım: PMAC motorlarının fırçaları olmadığından, daha az bakım gerektirir ve diğer motor türlerine göre daha uzun ömürlüdür.

Geliştirilmiş Kontrol: PMAC motorları, diğer motor türlerine kıyasla daha iyi bir hız ve tork kontrolüne sahiptir ve bu da onları hassas kontrol gerektiren uygulamalar için idealdir.

Çevreye Dostu: PMAC motorları, nadir toprak metallerini kullandıkları için diğer motor türlerine göre daha çevre dostu motorlardır.Diğer motor türlerine kıyasla daha kolay geri dönüştürülebilen ve daha az atık üreten motorlar.

Genel olarak, PMAC motorlarının avantajları, elektrikli araçlar, endüstriyel makineler ve yenilenebilir enerji sistemleri de dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir seçim haline getirir.

Kalıcı mıknatıslı AC (PMAC) motorlarının geniş bir uygulama yelpazesi vardır:

Endüstriyel Makineler: PMAC motorları, pompalar, kompresörler, fanlar ve alet makineleri gibi çeşitli endüstriyel makine uygulamalarında kullanılır.ve hassas kontrol, bu uygulamaları ideal hale getirir.

Robotik: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve yüksek verimlilik sunan robotik ve otomasyon uygulamalarında kullanılır.ve diğer hareket kontrol sistemleri.

HVAC Sistemleri: PMAC motorları yüksek verimlilik, hassas kontrol ve düşük gürültü seviyeleri sunan ısıtma, havalandırma ve klima (HVAC) sistemlerinde kullanılır.Bu sistemlerde fanlarda ve pompalarda sıklıkla kullanılırlar..

Yenilenebilir Enerji Sistemleri: PMAC motorları, yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sağladıkları rüzgar türbinleri ve güneş izleyicileri gibi yenilenebilir enerji sistemlerinde kullanılır.Bu sistemlerde genellikle jeneratörlerde ve izleme sistemlerinde kullanılırlar..

Tıbbi Ekipmanlar: PMAC motorları yüksek tork yoğunluğu, hassas kontrol ve düşük gürültü seviyeleri sunan MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Bu makinelerde hareketli parçaları tahrik eden motorlarda sıklıkla kullanılırlar.

SPM ile IPM

Bir PM motoru iki ana kategoriye ayrılabilir: yüzey kalıcı mıknatıs motorları (SPM) ve iç kalıcı mıknatıs motorları (IPM).Her iki tip de rotora veya içine yerleştirilen kalıcı mıknatıslar tarafından manyetik akış üretir.

SPM motorları, rotor yüzeyinin dışına yerleştirilmiş mıknatıslara sahiptir.Zayıf mekanik kuvvet motorun maksimum güvenli mekanik hızını sınırlandırır.Ek olarak, bu motorlar çok sınırlı manyetik çıkıntı gösterir (Ld ≈ Lq).

Rotor terminallerinde ölçülen induktansa değerleri, rotor konumundan bağımsız olarak tutarlıdır.manyetik tork bileşeninde tork üretmek için.

IPM motorları rotörün içine yerleştirilmiş bir kalıcı mıknatıs vardır.ve çok yüksek hızlarda çalışmaya uygunBu motorlar da nispeten yüksek manyetik çıkıntı oranları (Lq > Ld) ile tanımlanır.Bir IPM motoru, motorun hem manyetik hem de isteksizlik tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir..

Kendini algılama ve kapalı döngü işlevi

Sürücü teknolojisindeki son gelişmeler, standart AC sürücülerin “kendini tespit etmesini” ve motor mıknatısının konumunu takip etmesini sağlar.Belirli rutinlerle., sürücü A / B kanallarını takip ederek ve z kanalı ile hataları düzelterek motor mıknatısının kesin konumunu bilir.Mıknatısın kesin konumunu bilmek, en iyi verimliliğe yol açan en iyi tork üretimini sağlar.

PM motorlarının akım zayıflaması/güçlendirilmesi

Kalıcı mıknatıs motorundaki akım, mıknatıslar tarafından üretilir. Akım alanı belirli bir yolu takip eder, bu da artırılabilir veya karşı konulabilir.Akış alanını artırmak veya yoğunlaştırmak motorun geçici olarak tork üretimini artırmasına izin verecektirAkış alanına karşı çıkmak, motorun mevcut manyetik alanını geçersiz kılacak. Düşük manyetik alan, tork üretimini sınırlayacak, ancak geri-emf voltajını azaltacaktır.Düşük geri-EMF voltajı, motoru daha yüksek çıkış hızlarında çalışmaya zorlamak için voltajı serbest bırakırHer iki işletim türü de ek motor akımı gerektirir. Motor kontrolörü tarafından sağlanan motor akımının d eksenindeki yönü, istenen etkiyi belirler.

Nadir Topraklar Daimi Mıknatıs Motorlarının Avantajları

Yüksek verimlilik:Asinkron motorun verimlilik eğrisi genellikle nominal yükün% 60'ının altında daha hızlı düşer ve verimlilik hafif yükte çok düşüktür.Nadir toprak kalıcı mıknatıs motorunun verimlilik eğrisi yüksek ve düz, ve yüksek verimlilik alanında, nominal yükün %20~120'sinde.

Yüksek güç faktörü: Nadir toprak kalıcı mıknatıslı senkron motorun güç faktörünün ölçülen değeri, 1 sınır değerine yakındır.0Güç faktörü eğrisi verimlilik eğrisi kadar yüksektir.Düşük voltajlı tepkisel güç telafi edilmesi gerekmez ve güç dağıtım sistemi kapasitesi tam olarak kullanılır.

Stator akımı küçük:Rotorda uyarma akımı yoktur, reaktif güç azalır ve statör akımı önemli ölçüde azalır.statör akım değeri %30 ila %50 oranında azaltabilir.Aynı zamanda, statör akımı büyük ölçüde azalır, motor sıcaklık artışı azalır ve rulman yağı ve rulman ömrü uzatılır.

Yüksek çıkış tork ve çekme tork:Nadir toprak kalıcı mıknatıslı senkronizasyon motorları, motorun daha yüksek yük kapasitesine sahip olmasını ve düzgün bir şekilde senkronizasyona çekilmesini sağlayan daha yüksek çıkış tork ve çekme torkuna sahiptir.

Nadir toprak mıknatıslı çelik kolayca manyetiklenir:Kalıcı mıknatıs malzemesi titreşim, yüksek sıcaklık ve aşırı yük akımına maruz kaldığında, manyetik geçirgenliği düşebilir veya demanyetizasyon fenomeni ortaya çıkabilir,kalıcı mıknatıs motorunun performansını azaltan.
