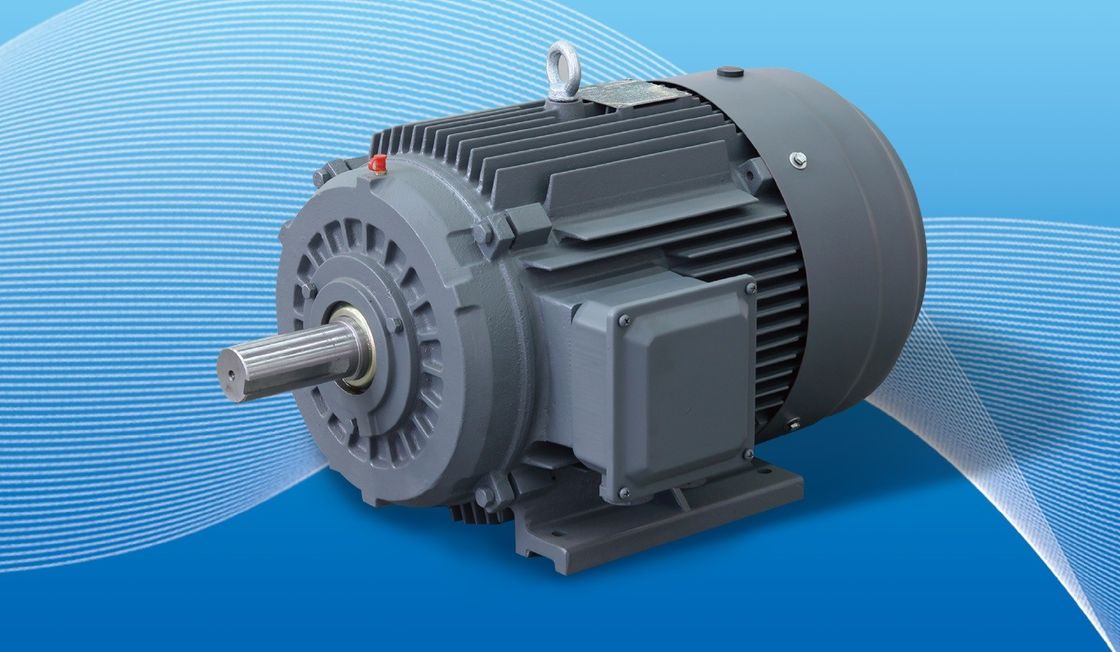

Fırçasız Dişlisiz PMSM PMM Sabit Mıknatıslı Senkron Motor

PMACM'lerin belirleyici özelliği, rotorları içindeki kalıcı mıknatısların, statör sargılarının dönen manyetik alanı (RMF) tarafından etki edilmesi ve dönüş hareketi haline getirilmesidir.Bu diğer rotorlardan bir sapma., manyetik kuvvetin rotor korpusunda indüklenmesi veya üretilmesi gerektiğinde, daha fazla akım gerektirir.rotorun manyetik alanı kalıcı olduğundan ve üretimi için bir güç kaynağına ihtiyaç duymadığındanBu aynı zamanda, bu motorların ürettiği torku düzelten bir kontrol sistemi olan çalışmak için değişken frekanslı bir sürücü (VFD veya PM sürücü) gerektirdiği anlamına gelir.Rotor dönüşünün belirli aşamalarında statör sargılarına akımı açıp kapatarak, PM sürücüsü aynı anda tork ve akımı kontrol eder ve bu verileri rotor konumunu ve dolayısıyla şaft çıkış hızını hesaplamak için kullanır.Dönüş hızı RMF'nin hızı ile eşleştiği içinBu makineler nispeten yeni ve hala optimize ediliyor, bu nedenle herhangi bir PMACM'nin spesifik işleyişi, şimdilik, her tasarım için özünde benzersizdir.

Neden kalıcı mıknatıslı AC motorları seçtiniz?

Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine göre birkaç avantaj sunar:

Yüksek verimlilik: PMAC motorları, rotor bakır kaybının olmaması ve sarma kaybının azalması nedeniyle yüksek verimlilik göstermektedir.önemli enerji tasarrufları ile sonuçlanır.

Yüksek Güç yoğunluğu: PMAC motorları diğer motor türlerine kıyasla daha yüksek bir güç yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla güç üretebilecekleri anlamına gelir.Bu, yerin sınırlı olduğu uygulamalar için ideal hale getiriyor.

Yüksek tork yoğunluğu: PMAC motorlarının yüksek tork yoğunluğu vardır, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir..

Kısıtlı Bakım: PMAC motorlarının fırçaları olmadığından, daha az bakım gerektirir ve diğer motor türlerine göre daha uzun ömürlüdür.

Geliştirilmiş Kontrol: PMAC motorları, diğer motor türlerine kıyasla daha iyi bir hız ve tork kontrolüne sahiptir ve bu da onları hassas kontrol gerektiren uygulamalar için idealdir.

Çevre dostu: PMAC motorları, nadir toprak metallerini kullandıkları için diğer motor türlerine göre daha çevre dostu motorlardır.Diğer motor türlerine kıyasla daha kolay geri dönüştürülebilen ve daha az atık üreten motorlar.

Genel olarak, PMAC motorlarının avantajları, elektrikli araçlar, endüstriyel makineler ve yenilenebilir enerji sistemleri de dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir seçim haline getirir.

SPM ile IPM

Bir PM motoru iki ana kategoriye ayrılabilir: yüzey kalıcı mıknatıs motorları (SPM) ve iç kalıcı mıknatıs motorları (IPM).Her iki tip de rotora veya içine yerleştirilen kalıcı mıknatıslar tarafından manyetik akış üretir.

SPM motorları, rotor yüzeyinin dışına yerleştirilmiş mıknatıslara sahiptir.Zayıf mekanik kuvvet motorun maksimum güvenli mekanik hızını sınırlandırır.Ek olarak, bu motorlar çok sınırlı manyetik çıkıntı gösterir (Ld ≈ Lq).

Rotor terminallerinde ölçülen induktansa değerleri, rotor konumundan bağımsız olarak tutarlıdır.manyetik tork bileşeninde tork üretmek için.

IPM motorları rotörün içine yerleştirilmiş bir kalıcı mıknatıs vardır.ve çok yüksek hızlarda çalışmaya uygunBu motorlar da nispeten yüksek manyetik çıkıntı oranları (Lq > Ld) ile tanımlanır.Bir IPM motoru, motorun hem manyetik hem de isteksizlik tork bileşenlerinden yararlanarak tork üretme yeteneğine sahiptir..

Kendini algılama ve kapalı döngü işlevi

Sürücü teknolojisindeki son gelişmeler, standart AC sürücülerin “kendini tespit etmesini” ve motor mıknatısının konumunu takip etmesini sağlar.Belirli rutinlerle., sürücü A / B kanallarını takip ederek ve z kanalı ile hataları düzelterek motor mıknatısının kesin konumunu bilir.Mıknatısın kesin konumunu bilmek, en iyi verimliliğe yol açan en iyi tork üretimini sağlar.

PM motorlarının akım zayıflaması/güçlendirilmesi

Kalıcı mıknatıs motorundaki akım, mıknatıslar tarafından üretilir. Akım alanı belirli bir yolu takip eder, bu da artırılabilir veya karşı konulabilir.Akış alanını artırmak veya yoğunlaştırmak motorun geçici olarak tork üretimini artırmasına izin verecektirAkış alanına karşı çıkmak, motorun mevcut manyetik alanını geçersiz kılacak. Düşük manyetik alan, tork üretimini sınırlayacak, ancak geri-emf voltajını azaltacaktır.Düşük geri-EMF voltajı, motoru daha yüksek çıkış hızlarında çalışmaya zorlamak için voltajı serbest bırakırHer iki işletim türü de ek motor akımı gerektirir. Motor denetleyici tarafından sağlanan motor akımının d eksenindeki yönü, istenen etkiyi belirler.

Kalıcı mıknatıslı senkron motorun aşağıdaki özellikleri vardır:

1. İsimlendirilmiş verimlilik normal asinkron motorlardan % 2 ila % 5 daha yüksektir;

2Verimlilik yükün artmasıyla hızla artar.Yük %25 ila %120 aralığında değiştikçe yüksek verimliliği korur.Yüksek verimlilik çalışma aralığı sıradan asinkron motorlardan çok daha yüksektirHafif yük, değişken yük ve tam yük hepsi önemli enerji tasarrufu etkileri vardır;

3Güç faktörleri 0.95'e kadar ve daha yüksek, reaktif telafi gerekmez;

4Güç faktörü büyük ölçüde iyileştirilmiştir. Asinkron motorlarla karşılaştırıldığında, çalışan akım %10'dan fazla azalmıştır.%1 enerji tasarrufu elde edilebilir..

5. Düşük sıcaklık artışı, yüksek güç yoğunluğu: 20K üç fazlı eşzamanlı motor sıcaklık artışı daha düşük, tasarım sıcaklık artışı aynıdır ve daha küçük bir hacim halinde yapılabilir,Daha etkili malzemeler tasarrufu;

6Yüksek başlangıç tork ve yüksek aşırı yük kapasitesi: gereksinimlere göre, yüksek başlangıç tork (3-5 kat) ve yüksek aşırı yük kapasitesi ile tasarlanabilir;

7Değişken frekanslı hız kontrol sistemi kullanılır, bu da dinamik tepki ve asinkron motorlardan daha iyidir.

8Kurulum boyutları, şu anda yaygın olarak kullanılan asinkron motorlarla aynıdır ve tasarım ve seçim çok uygundur.

9Güç faktörünün artması nedeniyle, güç kaynağı sisteminin görsel gücü büyük ölçüde küçülür, bu da transformatörün güç kaynağı kapasitesini artırır.ve aynı zamanda sistem kablosunun maliyetini büyük ölçüde azaltabilir (yeni proje).
