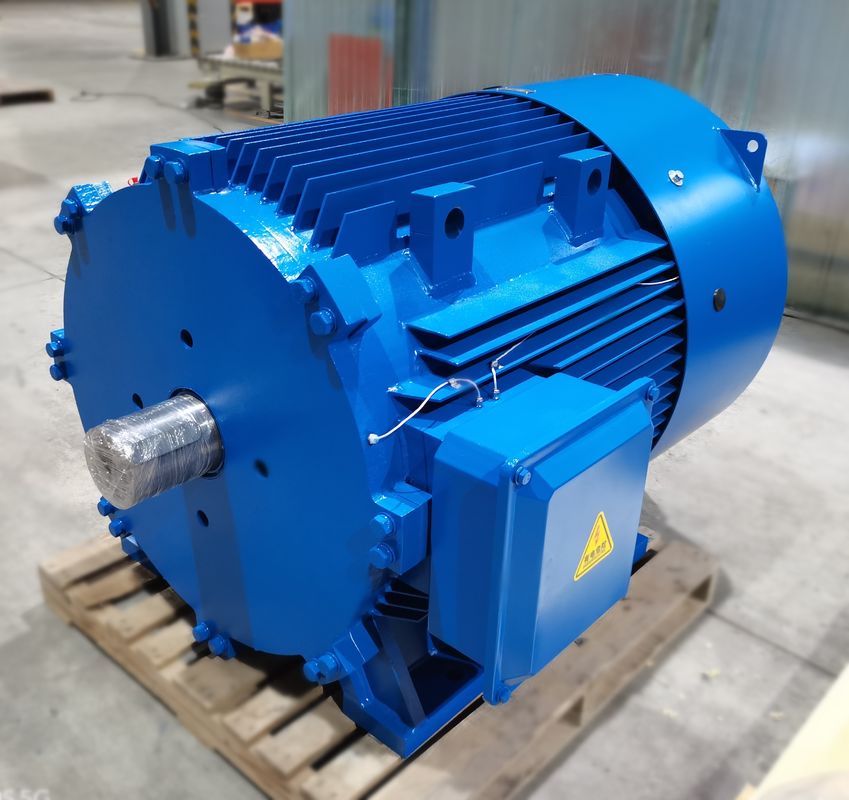

Hava Soğutmalı ve IP54 Koruma Dereceli NdFeB Nadir Toprak PMAC Motoru

PMSM motorlarını hangi uygulamalar kullanıyor?

-

PMSM motorlarını kullanan endüstriler arasında Metalurji, Seramik, Kauçuk, Petrol, Tekstil ve daha birçok sektör bulunmaktadır.PMSM motorları, Değişken Hızlı Sürücü (VSD) uygulamalarının yanı sıra sabit voltaj ve frekans kaynağından senkron hızda çalışacak şekilde tasarlanabilir.Yüksek verim ve güç ve tork yoğunlukları nedeniyle, geleneksel olarak endüksiyon motorlarının bulunduğu karıştırıcılar, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler ve endüstriyel uygulamalar gibi yüksek torklu uygulamalarda genellikle üstün bir seçimdir.

Nadir Toprak Kalıcı Mıknatıslı Motorların Avantajları

Yüksek verim: Asenkron motorun verim eğrisi genellikle nominal yükün %60'ının altına daha hızlı düşer ve hafif yükte verim çok düşüktür.Nadir toprak kalıcı mıknatıslı motorun verimlilik eğrisi yüksek ve düzdür ve nominal yükün %20~%120'sinde yüksek verimlilik alanındadır.

Yüksek güç faktörü: Nadir toprak sabit mıknatıslı senkron motorun güç faktörünün ölçülen değeri 1,0 sınır değerine yakındır.Güç faktörü eğrisi verimlilik eğrisi kadar yüksek ve düzdür.Güç faktörü yüksektir.Alçak gerilim reaktif güç kompanzasyonuna gerek yoktur ve güç dağıtım sistemi kapasitesi tam olarak kullanılır.

Stator akımı küçüktür: Rotorun uyarma akımı yoktur, reaktif güç azalır ve stator akımı önemli ölçüde azalır.Aynı kapasitedeki asenkron motorla karşılaştırıldığında stator akım değeri %30 ile %50 arasında azaltılabilmektedir.Aynı zamanda stator akımı büyük ölçüde azaldığı için motor sıcaklık artışı da azalır, rulman gresi ve rulman ömrü uzar.

Yüksek adım dışı tork ve çekme torku: Nadir toprak sabit mıknatıslı senkron motorlar, daha yüksek adım dışı tork ve çekme torkuna sahiptir, bu da motorun daha yüksek yük kapasitesine sahip olmasını ve sorunsuz bir şekilde senkronizasyona çekilebilmesini sağlar.

Nadir Toprak Kalıcı Mıknatıslı Motorların Dezavantajları

Yüksek maliyet: Aynı spesifikasyondaki asenkron motorla karşılaştırıldığında, stator ile rotor arasındaki hava boşluğu daha küçüktür ve her bileşenin işleme doğruluğu yüksektir;rotor yapısı daha karmaşıktır ve nadir toprak manyetik çelik malzemenin fiyatı yüksektir;bu nedenle motor üretim maliyeti yüksektir, bu da asenkron motorlarda yaklaşık 2 kat yaygındır.

Tam güçte çalıştırmada büyük etki: Tam basınçta çalıştırmada senkron hız çok kısa sürede çekilebilir.Mekanik şok büyüktür.Başlangıç ​​akımı, nominal akımın 10 katından fazladır.Güç kaynağı sistemi üzerindeki etkisi büyüktür ve güç kaynağı sisteminin büyük bir kapasitesini gerektirir.

Nadir toprak mıknatıslı çeliğin mıknatıslığını gidermek kolaydır: Kalıcı mıknatıs malzemesi titreşime, yüksek sıcaklığa ve aşırı akıma maruz kaldığında, manyetik geçirgenliği azalabilir veya kalıcı mıknatıslı motorun performansını düşüren demanyetizasyon olgusu meydana gelebilir.

PM motor yapıları
PM motor yapıları iki kategoriye ayrılabilir: iç ve yüzey.Her kategorinin kendi kategori alt kümesi vardır.Bir yüzey PM motorunun mıknatısları, tasarımın sağlamlığını arttırmak için rotorun yüzeyine yerleştirilebilir veya rotor yüzeyine yerleştirilebilir.Dahili sabit mıknatıslı motorun konumlandırılması ve tasarımı büyük ölçüde değişiklik gösterebilir.IPM motorunun mıknatısları büyük bir blok halinde yerleştirilebilir veya çekirdeğe yaklaştıkça kademeli olarak yerleştirilebilir.Diğer bir yöntem ise bunların bir jant teli desenine gömülmesini sağlamaktır.

PM motor endüktansının yüke göre değişimi
Tork üretmek için bir demir parçasına ancak belirli bir miktarda akı bağlanabilir.Sonunda demir doygunluğa ulaşacak ve artık akının bağlanmasına izin vermeyecektir.Sonuç, akı alanı tarafından alınan yolun endüktansında bir azalmadır.PM makinesinde, yük akımının artmasıyla d ekseni ve q ekseni endüktans değerleri azalacaktır.

Bir SPM motorunun d ve q ekseni endüktansları neredeyse aynıdır.Mıknatıs rotorun dışında olduğundan, q ekseninin endüktansı, d ekseni endüktansı ile aynı oranda düşecektir.Ancak bir IPM motorunun endüktansı farklı şekilde azalacaktır.Yine mıknatısın akı yolunda olması ve endüktif bir özellik oluşturmaması nedeniyle d ekseni endüktansı doğal olarak daha düşüktür.Bu nedenle d ekseninde doyurulacak daha az demir vardır, bu da q eksenine göre akıda önemli ölçüde daha düşük bir azalmaya neden olur.

PM motorlarında akı zayıflaması/yoğunlaşması
Kalıcı mıknatıslı bir motordaki akı, mıknatıslar tarafından üretilir.Akı alanı, artırılabilen veya karşı çıkılabilen belirli bir yolu takip eder.Akı alanının güçlendirilmesi veya yoğunlaştırılması, motorun tork üretimini geçici olarak artırmasına olanak tanır.Akı alanına karşı çıkmak, motorun mevcut mıknatıs alanını boşa çıkaracaktır.Azaltılmış mıknatıs alanı tork üretimini sınırlayacak, ancak ters emf voltajını azaltacaktır.Azaltılmış ters emf voltajı, motoru daha yüksek çıkış hızlarında çalışmaya itecek voltajı serbest bırakır.Her iki çalışma türü de ek motor akımı gerektirir.Motor kontrol cihazı tarafından sağlanan motor akımının d ekseni boyunca yönü istenen etkiyi belirler.

IPM (iç sabit mıknatıslı) motorun yapısı

Geleneksel bir SPM (yüzey sabit mıknatıslı) motor, rotor yüzeyine kalıcı bir mıknatısın bağlandığı bir yapıya sahiptir.Yalnızca bir mıknatıstan gelen manyetik torku kullanır.Öte yandan IPM motoru, rotorun içine kalıcı bir mıknatıs yerleştirerek manyetik torka ek olarak manyetik direnç yoluyla isteksizlik kullanır.

SPM.IPM Motor Rotor Yapısı

IPM (İç Sabit Mıknatıslı) Motor Özellikleri

Yüksek tork ve yüksek verimlilik
Manyetik torka ek olarak relüktans torku kullanılarak yüksek tork ve yüksek çıkış elde edilir.

Enerji tasarrufu sağlayan çalışma
Geleneksel SPM motorlara kıyasla %30'a kadar daha az güç tüketir.

Yüksek hızlı dönüş
Vektör kontrolünü kullanarak iki tip torku kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.

Emniyet
Kalıcı mıknatıs gömülü olduğundan, SPM'den farklı olarak mıknatıs merkezkaç kuvveti nedeniyle ayrılmayacağından mekanik güvenlik artırılır.

Vektör Kontrol Özellikleri

Geleneksel bir sistem (120 derecelik iletim sistemi), akımı motora kare dalga olarak uygularken, bir vektör kontrolü, rotorun konumuna (mıknatısın açısı) doğru sinüs dalgasına dönüşen voltajı etkiler, böylece motor akımını kontrol edin.

Modern Sabit Mıknatıslı Motor Teknolojisinin Uygulanmasına İlişkin Analiz

1.Kalıcı mıknatıslı elektromekanik teknolojinin ev aletleri pazarına uygulanması

Kalıcı mıknatıslı motor teknolojisinin ev aletleri pazarına uygulanması VCDDVD ve bilgisayarlarda kendini göstermektedir.Şu anda, yavaş yavaş sanayileşmenin gelişimini oluşturmuş ve yavaş yavaş çok fazlı değişken hızlı sürücülere doğru genişlemiştir.Örneğin insanlar Inverter klimalar kullanıyor, klimanın çalışma verimliliğini artırmak, klima motorunun ses seviyesini kademeli olarak azaltmak ve klimanın neden olduğu gürültüyü en aza indirmek için modern sabit mıknatıslı motor teknolojisini kullanıyor.

2.Asansör pazarında kalıcı mıknatıslı elektromekanik teknolojinin uygulanması

Sabit mıknatıslı motor değişken hız sistemi asansör pazarında neredeyse 10 yıldır kullanılmaktadır.Örneğin, asansör çekiş makinesi olarak düşük hızlı nadir toprak kalıcı mıknatıslı motor kullanıldığında, nadir toprak kalıcı mıknatıslı motorun kullanılması, asansör kullanımında elektrik enerjisinden %20 tasarruf sağlayabilir.Modern sabit mıknatıslı motorlar genellikle büyük yük değişiklikleri ve yüksek hız ayar gereksinimleri olan değişken hızlı tahrik sistemleri alanında kullanılır.

3.Kalıcı mıknatıslı elektromekanik teknolojinin endüstriyel ve madencilik işletmelerinde uygulanması

Sabit mıknatıslı motorların gelişmesiyle birlikte, büyük torklu sabit mıknatıslı motorlar da iyi bir şekilde geliştirildi, özellikle sabit mıknatıslı değişken frekanslı motorların başarıyla piyasaya sürülmesi, ağır sanayi ve madencilik işletmelerine yeni seçenekler verdi.Sabit mıknatıslı motorun çıkış torku yeterince büyük olduğundan mekanik şanzımanın kullanımı azaltılır ve hız kontrol edilebilir hale gelir.Düşük hızlarda çalışabilir.Bu nedenle, ilgili ekipmanın satın alınmasından ve yukarıdaki iki ekipmanın bakımından tasarruf sağlayan, güvenlik riskini azaltan akışkan kaplin uygulaması ortadan kaldırılmıştır, bu nedenle sabit mıknatıslı değişken frekanslı motor, birçok endüstriyel ve madencilik işletmesinde çok popülerdir. .Değişken frekanslı hız düzenleme işlevi nedeniyle kullanıcılara üretim verimliliğini artırma ve elektrik enerjisinden tasarruf etme konusunda güçlü bir garanti sağlar.Bu nedenle, modern sabit mıknatıslı değişken frekanslı motorlar, endüstriyel ve madencilik işletmelerinin gelecekte ekipmanlarını yükseltmeleri için gerekli bir seçimdir.
