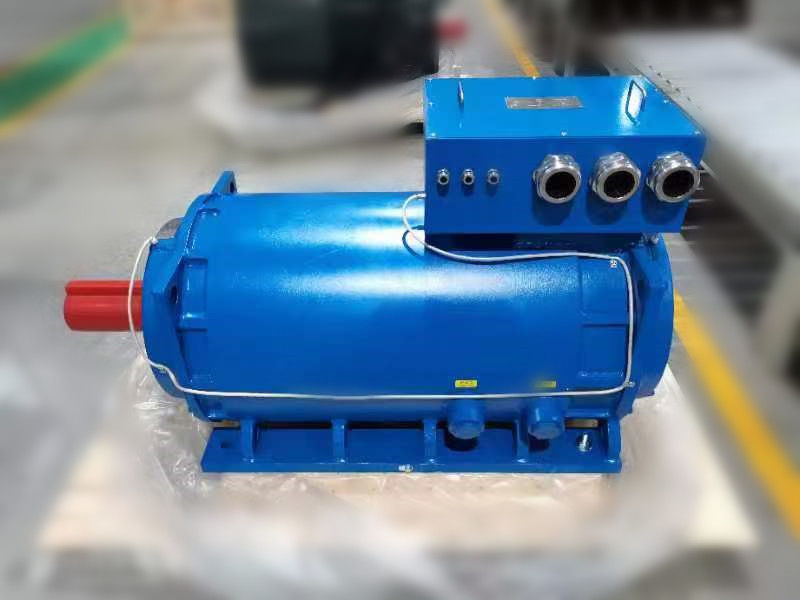

Pozisyon Kontrolü Kapalı Çevrim NdFeB Nadir Toprak Elektrikli Mıknatıslı Motor

Kalıcı mıknatıslı senkron motor nedir?

Daimi mıknatıs sinkroniz motoru esas olarak statörden, rotordan, şasiden, ön-arka kapağından, rulmanlardan vb. oluşur.Statorun yapısı temelde sıradan asinkron motorlarınkiyle aynıdır, ve kalıcı mıknatıs sinkroni motor ve diğer tür motorlar arasındaki ana fark rotorudur.

Motorun yüzeyinde veya içinde önceden manyetikleştirilmiş (manetik yüklü) manyetik olan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluğu manyetik alanı sağlar.Bu rotor yapısı etkili motor hacimini azaltabilir, kayıpları azaltmak ve verimliliği artırmak.

Kalıcı mıknatıs motorunun teknik avantajları ilkesinin analizi

Kalıcı mıknatıslı senkroniz motorun prensibi şöyledir: Motorun statörünün üç fazlı akıma sarılması, geçiş akımından sonra,motorun statör sargısı için dönen bir manyetik alan oluşturacakRotor kalıcı mıknatıs ile monte edildiğinden, kalıcı mıknatısın manyetik kutubu sabitlenmiştir.Aynı fazın farklı itici güçleri çeken manyetik kutuplar prensibine göre, statorda üretilen dönen manyetik alan rotoru döndürmeye yöneltecek, rotorun dönüş hızı statorda üretilen dönen kutup hızına eşittir.

Manyetik alanlar sağlamak için kalıcı mıknatısların kullanılması nedeniyle, rotor işlemi olgun, güvenilir ve esnek boyutdadır ve tasarım kapasitesi onlarca watt kadar küçük, megavatlara kadar olabilir.Aynı zamanda, rotor kalıcı mıknatıs çiftlerinin sayısını arttırarak veya azaltarak, motorun kutup sayısını değiştirmek daha kolaydır,Bu da kalıcı mıknatıs sinkroniz motorların hız aralığını genişletir.Çok kutuplu kalıcı mıknatıs rotorları ile, nominal hız, sıradan asinkron motorlar tarafından elde edilmesi zor olan tek bir rakam kadar düşük olabilir.

Özellikle düşük hızlı yüksek güçli uygulama ortamında, kalıcı mıknatıs sinkroniz motoru, düşük hızda çok kutuplu bir tasarımla doğrudan çalıştırılabilir.Sıradan bir motor artı redüktörle karşılaştırıldığında, kalıcı mıknatıslı senkron motorun avantajları vurgulanabilir.

Kalıcı mıknatıslı AC (PMAC) motorlarının geniş bir uygulama yelpazesi vardır:

Endüstriyel Makineler: PMAC motorları, pompalar, kompresörler, fanlar ve alet makineleri gibi çeşitli endüstriyel makine uygulamalarında kullanılır.ve hassas kontrol, bu uygulamaları ideal hale getirir.

Robotik: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve yüksek verimlilik sunan robotik ve otomasyon uygulamalarında kullanılır.ve diğer hareket kontrol sistemleri.

HVAC Sistemleri: PMAC motorları yüksek verimlilik, hassas kontrol ve düşük gürültü seviyeleri sunan ısıtma, havalandırma ve klima (HVAC) sistemlerinde kullanılır.Bu sistemlerde fanlarda ve pompalarda sıklıkla kullanılırlar..

Daimi mıknatıslı, iç mıknatıslı senkron motorlar: Maksimum enerji verimliliği

Daimi mıknatıslı sinkroniz motor (IPMSM), maksimum torkun maksimum hızda gerçekleşmediği çekiş uygulamaları için ideal bir motordur.Bu tür motor, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır. Ve IE4 ve IE5 aralığında fanlar veya pompaları çalıştırmak istiyorsanız mükemmel bir seçimdir. Yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu ile telafi edilir,Eğer doğru değişken frekans sürücüsü ile çalıştırmak şartıyla.

Motorlu değişken frekanslı sürücülerimiz MTPA'ya (Ampere En Yüksek Dönüştürme) dayalı entegre bir kontrol stratejisini kullanıyor.Bu size maksimum enerji verimliliği ile kalıcı mıknatıs senkron motorları çalıştırmak sağlar200%'lik aşırı yük, mükemmel başlangıç tork ve genişletilmiş hız kontrol aralığı da motorun yetkisinden tam olarak yararlanmanıza olanak tanır.Maliyetlerin hızlı geri kazanılması ve en verimli kontrol süreçleri için.

Klasik servo uygulamaları için dış mıknatıslı kalıcı mıknatıslı senkron motorlar

Daimi mıknatıs sinkroni motorları (SPMSM), örneğin klasik servo uygulamalarında yüksek aşırı yük ve hızlı ivme gerektiğinde ideal motorlardır.Uzunlu tasarım da düşük kütle inersi sonuçlanır ve en iyi şekilde kurulabilirBununla birlikte, SPMSM'den ve değişken frekans sürücüsünden oluşan sistemin bir dezavantajı, pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcıların sıklıkla kullanıldığı için bununla ilişkili maliyetlerdir.

Kalıcı mıknatıs motorunun elektrik tasarrufu yapmasının nedeni:

Kalıcı mıknatıs motorunun üç fazlı statör sargıları (her biri 120° elektrik açısı farkı ile) sıklığı kapalı üç fazlı bir alternatif akımla beslendiğinde,Sinkronizasyon hızında hareket eden dönen bir manyetik alan oluşacaktır..

Sabit durumda, ana kutup manyetik alanı dönen manyetik alanla senkronize döner, bu yüzden rotor hızı aynı zamanda senkroniz hızıdır,statör dönen manyetik alan ve kalıcı mıknatıs tarafından oluşturulan ana kutup manyetik alan nispeten statik kalırElektromanyetik tork üretmek için birbirleriyle etkileşime girerler.

Kalıcı mıknatıs değişken frekanslı hava kompresörü, yüksek verimli kalıcı mıknatıs motoru + inverteri (PM motoru) benimser.Vuruş ev sahibi ve yüksek verimli kalıcı mıknatıs motoru aynı ana şaftı paylaşırMotorun bir etkisi yok. , aktarım verimliliği %100'dür. Bu yapı geleneksel motor rulman arıza noktasını ortadan kaldırır ve motor bakımsız olur.

Nadir toprak kalıcı mıknatıs malzemesi mükemmel manyetik özelliklere sahiptir.geleneksel motorların elektrikli heyecan alanını değiştirmek için kullanılan. , Güvenilir çalışma, küçük boyut ve hafif. Sadece yüksek performans elde edemez (örneğin ultra yüksek verimlilik, ultra yüksek hız,ve ultra yüksek tepki hızı) geleneksel elektrikli uyarma motorları tarafından eşsiz, aynı zamanda özel çalışma gereksinimlerini karşılayabilen özel motorlara dönüştürülebilirAsansör çekiş motorları, otomobiller için özel motorlar vb.

The combination of rare earth high-efficiency permanent magnet motor with power electronic technology and microcomputer control technology has improved the performance of the motor and transmission system to a new level:

Yüksek verimli kalıcı mıknatıs değişken frekanslı motor her zaman herhangi bir yük altında yüksek verimliliği korur.Normal motorlarla karşılaştırıldığında %38'den fazla enerji tasarrufu ve endüksiyon değişken frekanslı motorlar için %10'dan fazla enerji tasarrufu.

Motor durdurulduktan sonra hemen çalıştırılabilir ve motorun ömrünü etkilemeden sonsuza kadar çalıştırılabilir ve durulabilir.Başlama akımı tam yük akımının %100'ünü geçmez..

Kalıcı mıknatıs değişken frekanslı motorun düşük hız ve yüksek çıkış tork avantajları olduğu için,Değişken frekanslı kontrol modunun, sıradan indüksiyonlu değişken frekanslı motorun modundan daha geniş olmasıKalıcı mıknatıs değişken frekanslı motor, aynı güce sahip motorlardan% 30 daha küçük ve% 35 daha hafiftir ve bakımı daha kolaydır.Destek teknik ekipmanların performansını ve seviyesini artırmak, endüstriyel yapıyı ayarlamak için motor endüstrisi için önemli bir gelişme yönüdür..

Şu anda, yüksek verimli kalıcı mıknatıs değişken frekanslı motor, vida hava kompresörü tahrik motoru için en iyi seçimdir.Sıradan üç fazlı asinkron değişken frekanslı motordan daha verimli ve enerji tasarrufu sağlar!
