Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Hava Üfleyici İçin Daimi Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Polonyalılar: |
2,4,6,8,10 |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Verimlilik Sınıfı: |
IE4, IE5 |
Özellik: |
Enerji Tasarrufu Bakım Gerektirmez |
İsim: |
Hava Üfleyici İçin Daimi Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Polonyalılar: |
2,4,6,8,10 |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Verimlilik Sınıfı: |
IE4, IE5 |
Özellik: |
Enerji Tasarrufu Bakım Gerektirmez |

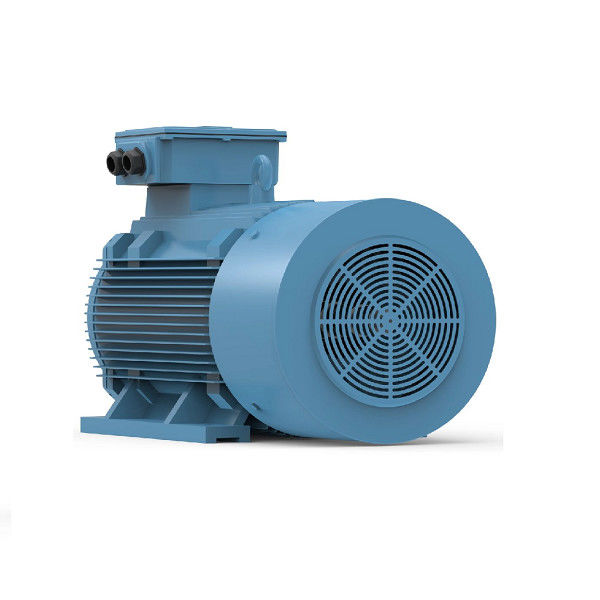

Hava Üfleyici İçin Enerji Tasarruflu Bakım Gerektirmeyen Daimi Mıknatıslı Ac Motor
Kalıcı Mıknatıslı Senkron Motor Nedir?
KALICI MAGNET SENKRON MOTOR, esas olarak stator, rotor, şasi, ön-arka kapak, yataklar vb.'den oluşur. Statorun yapısı temel olarak sıradan asenkron motorlarınkiyle aynıdır ve sabit mıknatıslı senkron arasındaki temel fark motor ve diğer motor türleri rotorudur.
Motorun sabit mıknatısının yüzeyinde veya içinde önceden mıknatıslanmış (manyetik yüklü) manyetik bulunan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluklu manyetik alanı sağlar.Bu rotor yapısı, motor hacmini etkili bir şekilde azaltabilir, kaybı azaltabilir ve verimliliği artırabilir.
Kalıcı Mıknatıslı Motorun çalışma prensibi
pmsm motorunun çalışma prensibi senkron motor ile aynıdır.PMSM'ler şu anda yaygın olarak kullanılmaktadır ve asenkron motorlar gibi, yaygın olarak AC motorları kullanmışlardır.
Özellikler şunlardır: sabit durum çalışması sırasında, rotor hızı ile şebeke frekansı n=ns=60f/p arasında sabit bir ilişki vardır ve ns, senkron hız olarak adlandırılır.
Güç şebekesinin frekansı sabitse, senkron motorun hızı, yükün boyutundan bağımsız olarak sabit bir durumda sabittir.
Bir senkron motorun en önemli çalışma modu jeneratör olarak çalışması, senkron motorun bir diğer önemli çalışma modu ise motor olarak çalışmasıdır.
Senkron motorun güç faktörü ayarlanabilir.Hız düzenlemesinin gerekli olmadığı durumlarda, büyük bir senkron motorun uygulanması, çalışma verimliliğini artırabilir.
Son yıllarda, endüksiyon motorları olarak da bilinen değişken frekanslı asenkron motorlarda küçük senkron motorlar kullanılmıştır; bu motorlar, hava boşluğunda dönen manyetik alan ile rotor sargısının endüklenen akımının etkileşimi yoluyla elektromanyetik tork üreten AC motorlardır. elektromekanik enerjinin mekanik enerjiye dönüşümünü gerçekleştirmek.
PMSM motorlarının faydaları:
Yüksek verim
Bu özellikle düşük hızlarda geçerlidir.Sabit mıknatıslı motor, rotor alanını oluşturmak için rotoruna akım verilmesini gerektirmez, bu nedenle rotor kayıplarını neredeyse tamamen ortadan kaldırır.Asenkron veya relüktans motorlarla karşılaştırıldığında, stator üzerinde daha düşük akımlar gerektirir ve daha büyük bir güç faktörüne sahiptir, bu da kontrolörde daha küçük akım değerlerine yol açar ve genel tahrik sistemi verimliliğini artırır.
Asenkron motordan daha yüksek verimlilikle daha düşük hızların kullanılması, mekanik düzenlemenin karmaşıklığını ortadan kaldırarak hız azaltan şanzıman gereksinimini ortadan kaldırabilir.
sabit tork
Bu tip motor, sabit tork üretebilir ve düşük hızlarda tam torku koruyabilir.
Boyut
Daha küçük boyut, daha hafif ağırlık ve daha az bobin, daha yüksek bir güç yoğunluğu sağlar.
Uygun maliyetli
Fırçaların olmaması bakım maliyetlerini düşürür.
Minimum ısı
PMSM'de ısı, stator bobinlerinde üretilir ve fırça yoktur ve rotorda yalnızca minimum ısı üretilir, bu da motorun soğumasını kolaylaştırır.Asenkron motorlardan daha soğuk çalıştıkları için motorun güvenilirliği ve ömrü artar.
Hız sınırı
Bu tip motor, Alan Zayıflatma kullanımıyla geniş bir hız aralığına sahip olabilir ve sabit tork çalışması sırasında maksimum tork/akım (MTPA) kontrol stratejisini benimseyebilir.
Kalıcı mıknatıslı AC (PMAC) motorlar, aşağıdakileri içeren geniş bir uygulama yelpazesine sahiptir:
Endüstriyel Makineler: PMAC motorları, pompalar, kompresörler, fanlar ve takım tezgahları gibi çeşitli endüstriyel makine uygulamalarında kullanılır.Yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sunarak bu uygulamalar için idealdirler.
Robotik: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve yüksek verimlilik sundukları robotik ve otomasyon uygulamalarında kullanılır.Genellikle robotik kollarda, kıskaçlarda ve diğer hareket kontrol sistemlerinde kullanılırlar.
HVAC Sistemleri: PMAC motorları, yüksek verimlilik, hassas kontrol ve düşük gürültü seviyeleri sundukları ısıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde kullanılır.Bu sistemlerde genellikle fan ve pompalarda kullanılırlar.
Dahili mıknatıslı sabit mıknatıslı senkron motorlar: Maksimum enerji verimliliği
Dahili mıknatıslı sabit mıknatıslı senkron motor (IPMSM), maksimum torkun maksimum hızda oluşmadığı çekiş uygulamaları için ideal motordur.Bu motor tipi, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır.IE4 ve IE5 aralığındaki fanları veya pompaları çalıştırmak istiyorsanız da mükemmel bir seçimdir.Doğru değişken frekanslı sürücüyle çalıştırmanız koşuluyla, yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu yoluyla telafi edilir.
Motora monte değişken frekanslı sürücülerimiz, MTPA'ya (Amper Başına Maksimum Tork) dayalı entegre bir kontrol stratejisi kullanır.Bu, kalıcı mıknatıslı senkron motorlarınızı maksimum enerji verimliliği ile çalıştırmanıza olanak tanır.%200'lük aşırı yük, mükemmel başlangıç torku ve genişletilmiş hız kontrol aralığı da motor gücünden tam olarak yararlanmanıza olanak tanır.Maliyetlerin hızla geri kazanılması ve en verimli kontrol süreçleri için.
IPM (İç Kalıcı Mıknatıs) Motor Özellikleri:
Yüksek tork ve yüksek verimlilik
Manyetik torka ek olarak relüktans tork kullanılarak yüksek tork ve yüksek çıkış elde edilir.
Enerji tasarrufu işlemi
Geleneksel SPM motorlara kıyasla %30'a kadar daha az güç tüketir.
Yüksek hızlı dönüş
Vektör kontrolünü kullanarak iki tür torku kontrol ederek yüksek hızlı motor dönüşüne yanıt verebilir.
Emniyet
Kalıcı mıknatıs gömülü olduğu için, bir SPM'den farklı olarak mıknatıs merkezkaç kuvveti nedeniyle ayrılmayacağından mekanik güvenlik iyileştirilir.
Klasik servo uygulamaları için harici mıknatıslı sabit mıknatıslı senkron motorlar
Harici mıknatıslı (SPMSM) sabit mıknatıslı senkron motorlar, örneğin klasik servo uygulamalarında yüksek aşırı yüklere ve hızlı hızlanmaya ihtiyaç duyduğunuzda ideal motorlardır.Uzatılmış tasarım ayrıca düşük kütle ataletiyle sonuçlanır ve optimum şekilde kurulabilir.Bununla birlikte, SPMSM ve değişken frekanslı sürücüden oluşan sistemin bir dezavantajı, genellikle pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcılar kullanıldığından, bununla ilişkili maliyetlerdir.
Yenilenebilir Enerji Sistemleri: PMAC motorları, yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sundukları rüzgar türbinleri ve güneş izleyicileri gibi yenilenebilir enerji sistemlerinde kullanılır.Bu sistemlerde jeneratör ve takip sistemlerinde sıklıkla kullanılmaktadır.
Tıbbi Ekipman: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve düşük gürültü seviyeleri sundukları MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Bu makinelerde hareketli parçaları tahrik eden motorlarda sıklıkla kullanılırlar.
Avantajlar
Yüksek hızlarda daha yüksek verim sağlar
Farklı paketlerde küçük boyutlarda mevcuttur
Bakım ve kurulum, endüksiyon motoruna göre çok kolaydır
Düşük hızlarda tam torku koruyabilme
Yüksek verimlilik ve güvenilirlik
Pürüzsüz tork ve dinamik performans sağlar
Dezavantajları
Kalıcı mıknatıslı senkron motorların dezavantajları şunlardır:
Bu tip motorlar asenkron motorlara göre oldukça pahalıdır.
Kendi kendine çalışan motorlar olmadıkları için çalıştırmaları bir şekilde zor.
I. Bakım
1. Lütfen yatağın düzenli bakımını kesinlikle yatak yağlama gösterge plakasına göre yapın.Motor, yaklaşık 2000 saat çalıştıktan hemen sonra gresle yeniden doldurulmalı ve yeniden doldurulmadan önce gres markası dikkatlice belirlenmelidir.Çalışma sırasında yatağın aşırı ısındığı veya yağın bozulduğu tespit edildiğinde, zamanında değiştirilmelidir.Değiştirirken eski gres çıkarılmalı, yatak ve yatağın iç ve dış kapak yağ hazneleri benzinle temizlenmeli ve ardından aynı marka temiz gres ilave edilmelidir.3000rpm ve üzeri hıza sahip motor, yakıt ikmal miktarı: yatak boşluğu doldurulur, yatak iç kapağının yağ haznesine eklenen gres miktarı, yağ haznesinin 1/2'sini oluşturur, kalan hız motor yakıt ikmal miktarı : yatağın iç boşluğu dolu ve yatak iç kapağı yağ haznesi dolu Gres miktarı, yağ haznesinin 2/3'ünü kaplar.
2. Yatağı değiştirirken, yatağı motor milinden çekmek için özel bir yatak sökme aleti kullanılmalı ve sökme kuvveti doğrudan motor miline uygulanmamalıdır.Yeni bir yatak takarken, yatağı takmak için sıcak manşon yöntemi kullanılmalıdır.Yatak 90°C'ye ısıtıldıktan sonra, yatak kovanı mil üzerindeki yatak konumuna yerleştirilmelidir.
Motor, aşındırıcı gaz içermeyen havalandırılmış ve kuru bir yerde saklanmalıdır.
Aşağıdaki durumlarda meydana gelen motor arızalarının bakım ve tazminatından firma sorumlu değildir.
1. Motorun uzun süreli aşırı aşırı yüklenmesi, sargının ısınmasına ve yanmasına neden olur.
2. Ürün, motor miline ve makine kapağının flanş yüzeyine şiddetli bir şekilde vurarak parçaların deformasyonuna neden olacak şekilde doğru şekilde takılmamıştır.
3. Kullanıcı, motoru bu kılavuzdaki hükümlere göre doğru kullanmaz ve saklamaz, arıza ve kayıplar insan faktöründen kaynaklanır.
